TRU COMPONENTS TC-9072472 reléová doska 1 ks Vhodné pre: Arduino

Reléový modul s modrým krytom, ktorý riadi elektrické signály. Má konektory pre GND, VCC, IN1 a IN2.

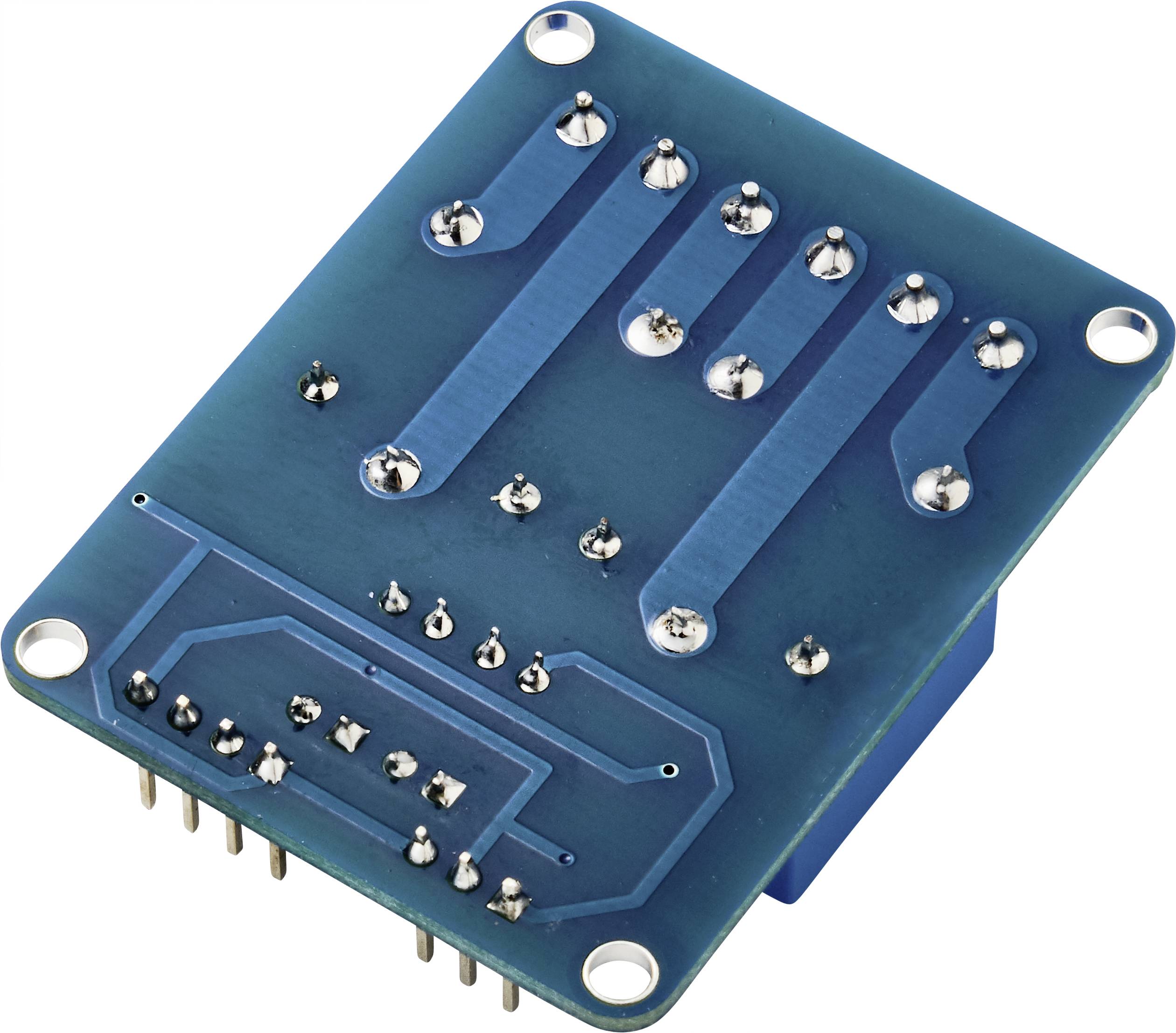

Modrá doska plošných spojov s niekoľkými spájanými komponentmi a kontaktnými miestami, pravdepodobne súčasť elektronického zariadenia.

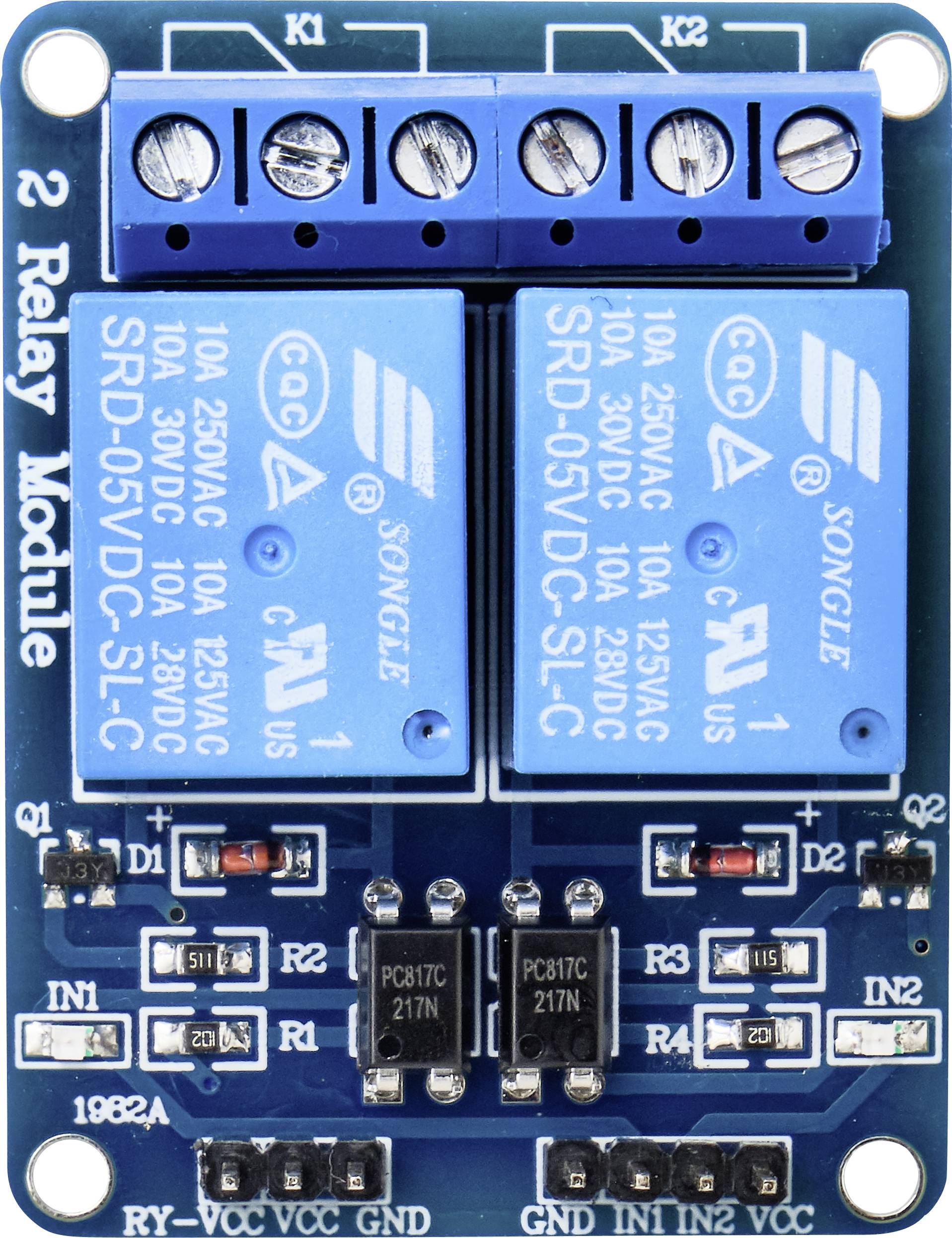

Dvojkanálový relé modul s modrými svorkami pre elektrické prepojenia a dva modré relé pre 5V DC riadenie.

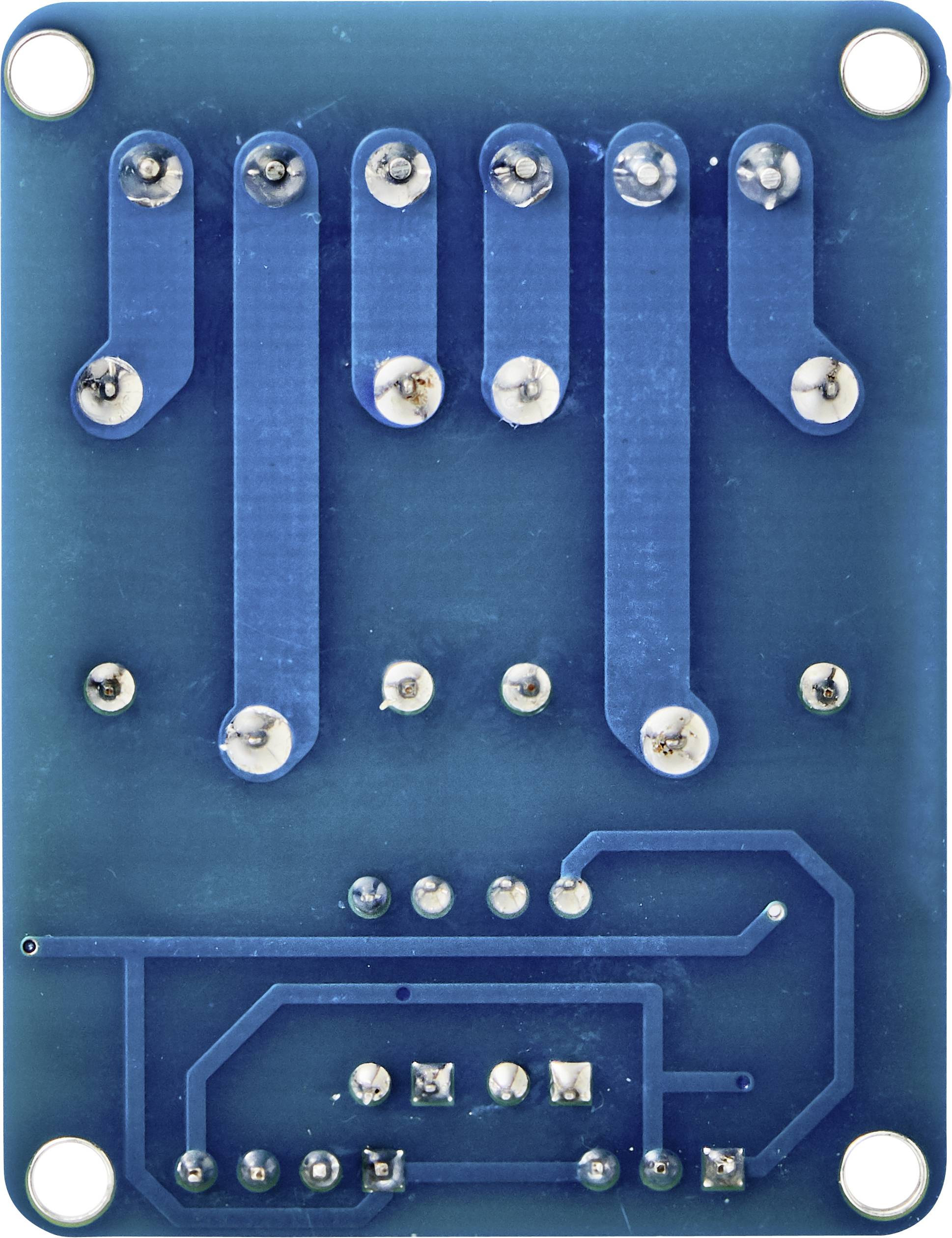

Modrý modul dosky plošných spojov s viacerými spájanými kovovými prepojeniami a vodivými dráhami. Zobrazuje zadnú stranu elektronickej súčiastky.

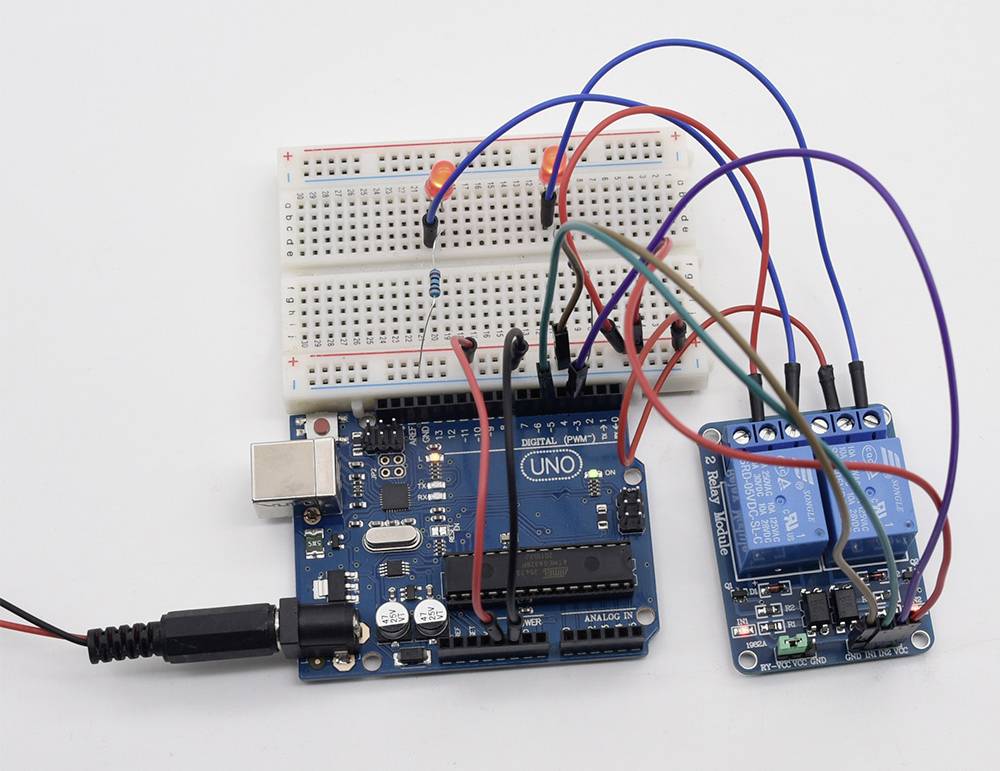

Arduino set s nepájacou doskou, prepojovacími vodičmi a relé modulom. Nepájacia doska je pripojená k LED diódam a odporu, všetky komponenty sú elektricky prepojené.

1/5

Dodatočné informácie:

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

801 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (5,68 € / kus)

5,68 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

2-kanálový reléový modul pre Arduino

2-kanálový reléový modul s optočlenom
Maximálny výstupný výkon: DC 30V/10A, AC 250V/10A

Technické parametre

Druh obalu: Bulk

Kategória výrobku: reléová doska

Vhodné pre: Arduino

Výstupné napätie (max.): 30 V/DC
250 V/AC

Vhodný pre: Arduino

V: 16 mm

Dĺžka: 38 mm

Šírka: 50 mm

Počet výstupov: 2 x

Hmotnosť: 30 g

Vhodné pre: Arduino

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2268118 TRU COMPONENTS TC-9072472 reléová doska 1 ks Vhodné pre: Arduino

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2268118 TRU COMPONENTS TC-9072472 reléová doska 1 ks Vhodné pre: Arduino

Prehlásenie o zhode

Prehlásenie o zhode 2268118 TRU COMPONENTS TC-9072472 reléová doska 1 ks Vhodné pre: Arduino

Popis

Ide o NÍZKOúrovňovú 5V 2-kanálovú reléovú rozhraniovú kartu a každý kanál vyžaduje budiaci prúd 15-20mA. Môže sa použiť na ovládanie rôznych zariadení a zariadení s veľkým prúdom. Je vybavený vysokoprúdovým relé, ktoré pracuje pri striedavom prúde 250 V 10 A alebo jednosmernom prúde 30 V 10 A. Karta má štandardné rozhranie, ktoré je možné priamo ovládať mikrokontrolérom. Panel so štyrmi pevnými otvormi pre skrutky po celom obvode, priemer otvoru 3,1 mm, pohodlná inštalácia a pevné voľné relé, výber relé s kvalitným jednopólovým dvojpolohovým režimom. Jeden koniec a jeden začiatok spoločný, jeden koniec normálne zatvorený, izolácia optickej väzby, dobrý výkon proti rušeniu. Nízka úroveň výstupu, uvoľnenie na vysokej úrovni. Indikátor stavu nasávania vpravo, stav zapnutia, keď kontrolka nesvieti. VCC pre napájanie systému, napájanie JD_VCC pre relé. Štandardné 5 V relé s prepojkou

Tento text bol preložený strojovo.

Prevedenie

2-kanálový reléový modul s rozširujúcou kartou spúšťača LOW na úrovni optočlenu, ktorý je kompatibilný so štandardným rozhraním arduino, ktoré je možné ovládať priamo mikrokontrolérom (8051, AVR, * PIC, DSP, ARM, ARM, MSP430, TTL- Logika) Jeden spoločný port, jeden normálne otvorený a jeden normálne zatvorený port, izolácia optronu, dobrá ochrana proti rušeniu
