TRU COMPONENTS TC-9072548 senzorový modul 1 ks Vhodné pre: BBC micro:bit

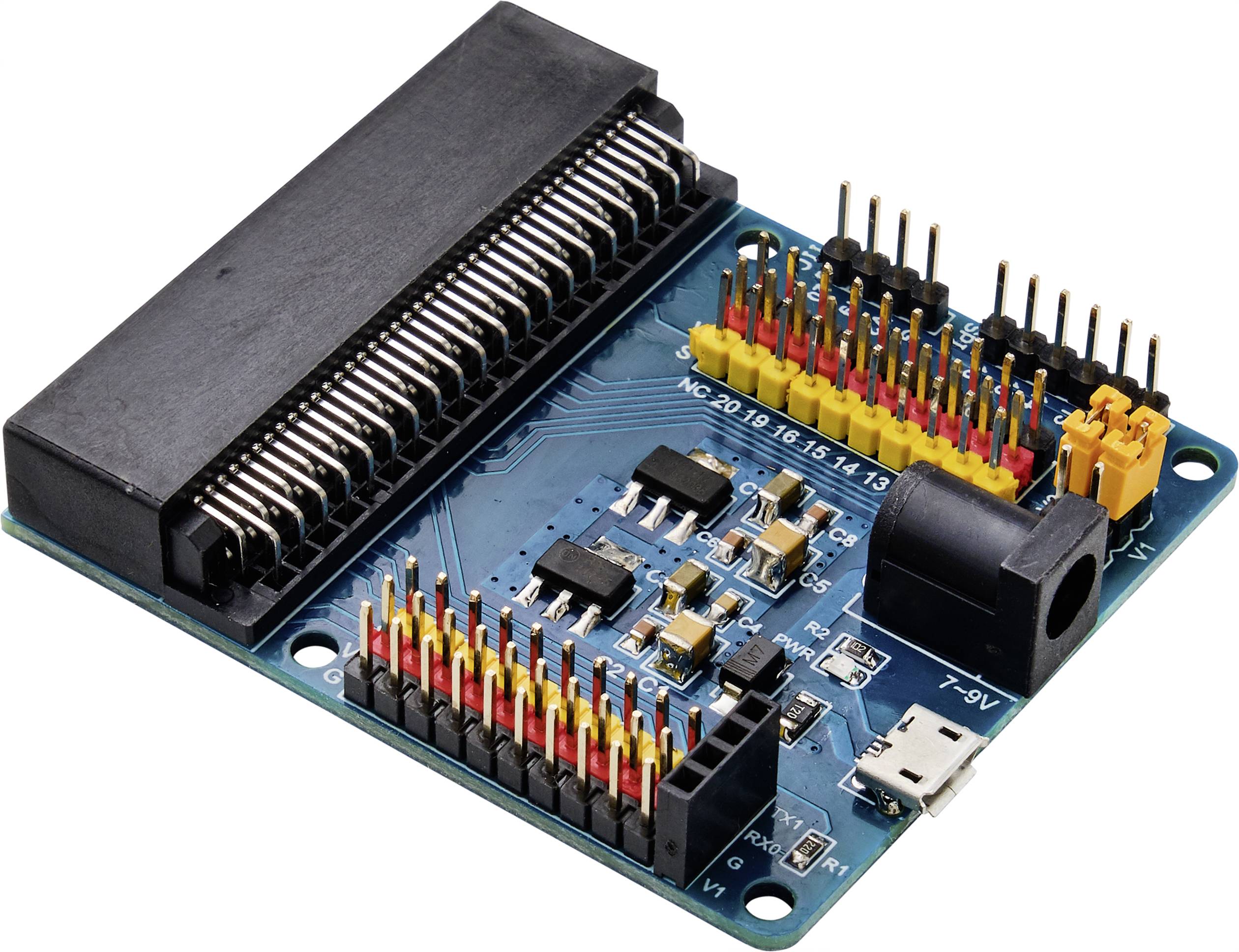

Modrá doska plošných spojov s viacriadkovými pinmi, čiernym konektorom a mikroUSB zásuvkou, určená na vývoj elektroniky.

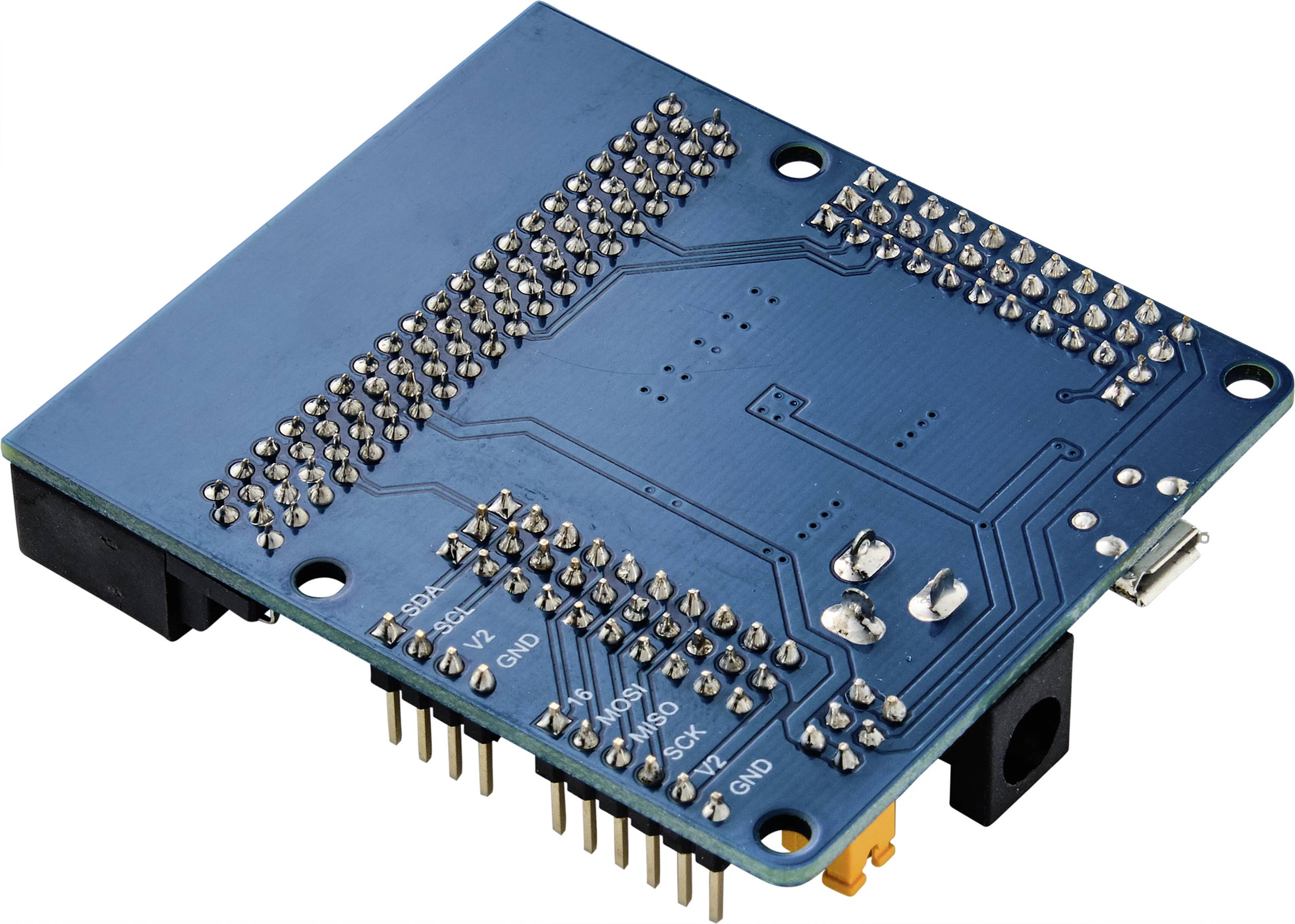

Modrá elektronická doska plošných spojov s mnohými vyčnievajúcimi pinmi a malým USB konektorom. Je navrhnutá na prepojenie a ovládanie elektronických komponentov.

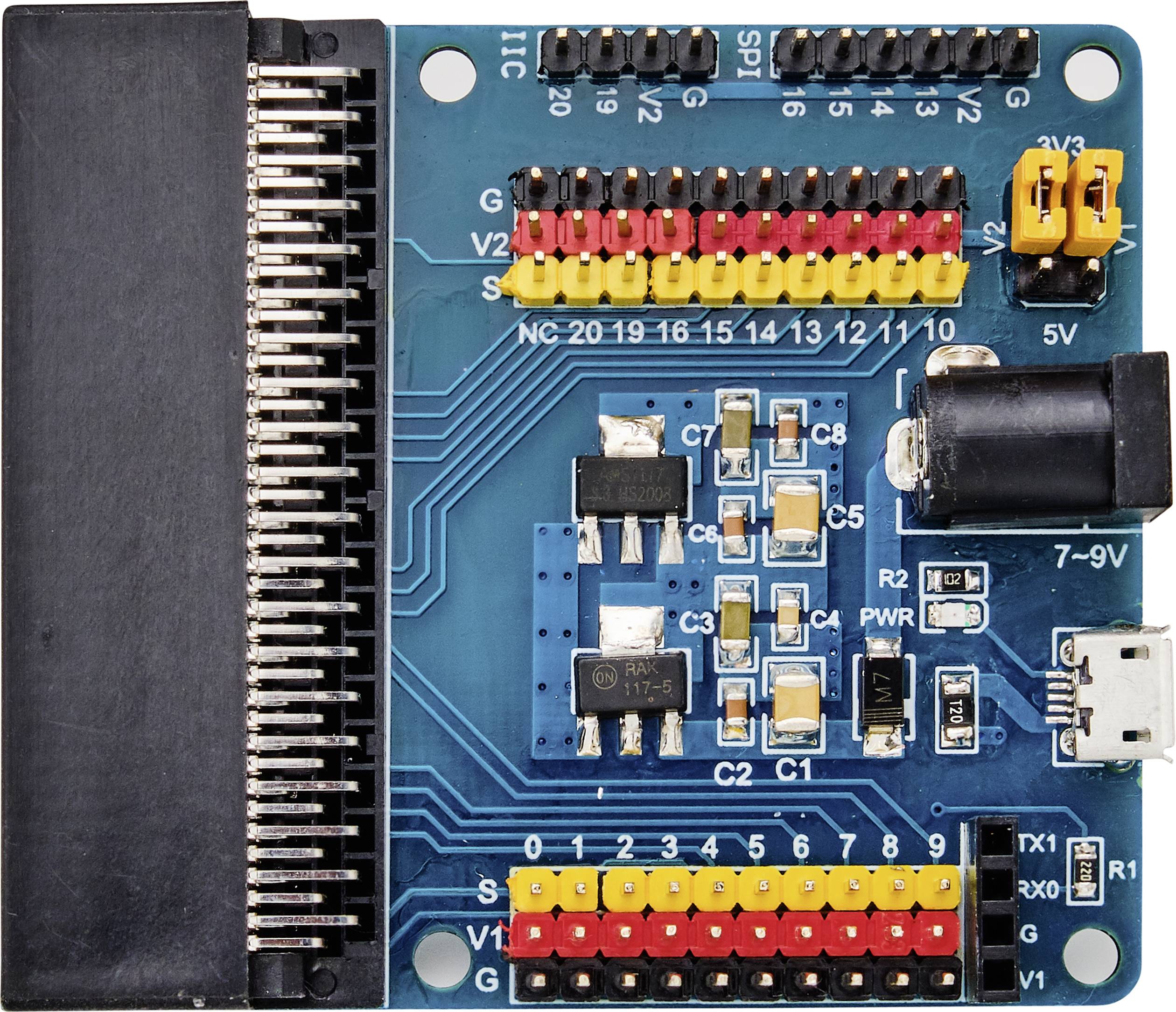

Elektronická doska s rôznymi konektormi vrátane GPIO pinov a napájania. Vhodná na použitie s Raspberry Pi.

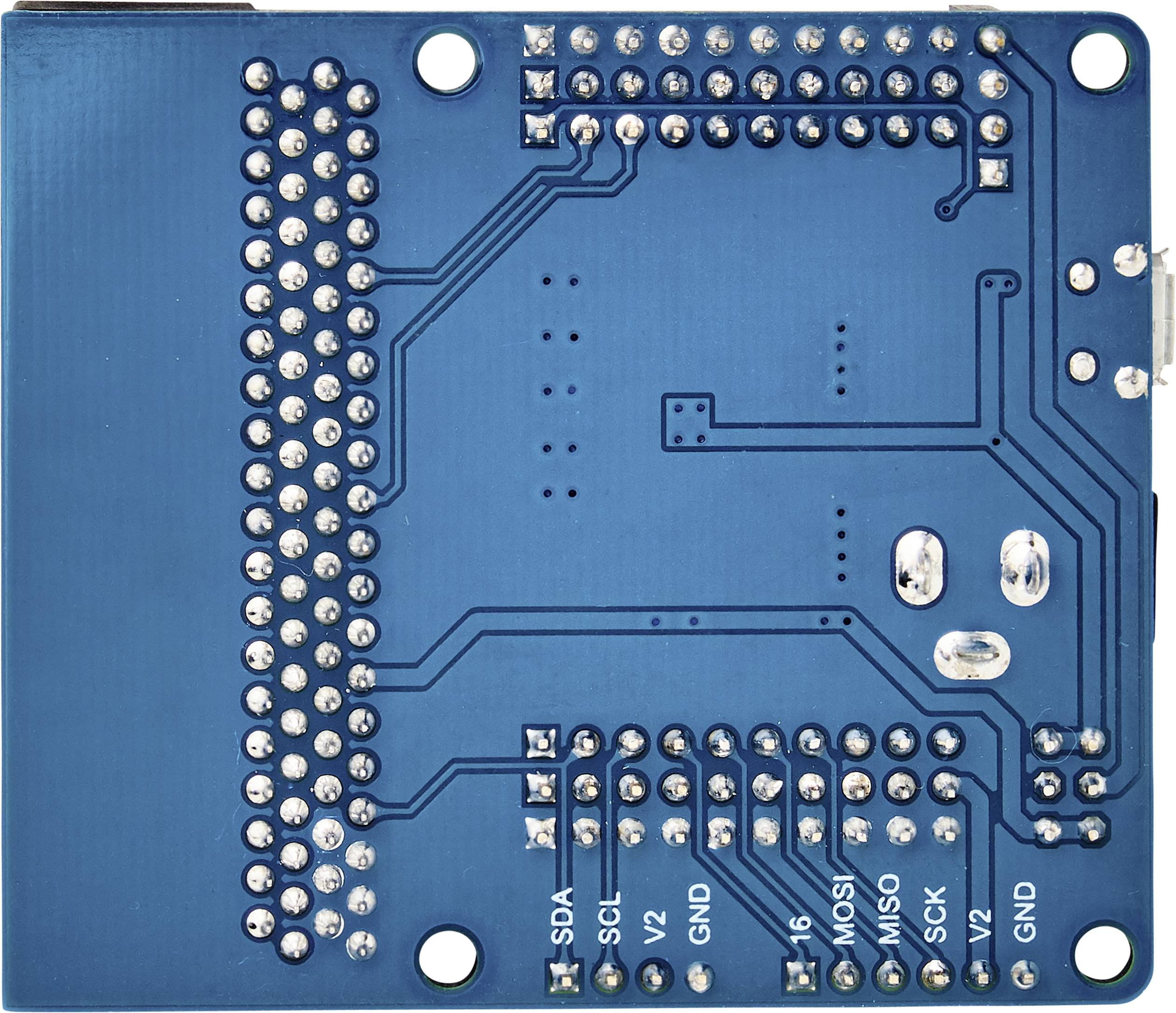

Zadná strana modrej dosky plošných spojov s pájecími bodmi a označeniami pre konektory ako SDA, SCL, VCC a GND.

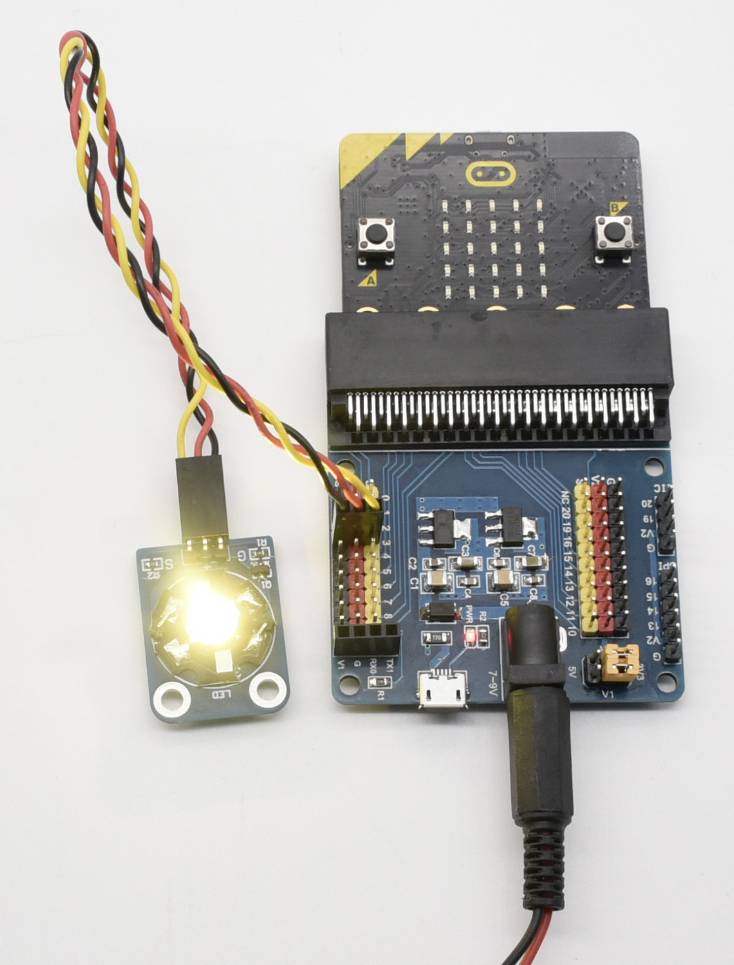

Mikroradič s pripojeným LED svetlom zobrazuje svietiacu diódu. Káble spájajú jednotlivé komponenty.

1/5

Dodatočné informácie:

Okamžité doručenie: St 9. 9.

373 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (9,75 € / kus)

9,75 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Štít senzora PIO na 3 pinoch pre BBC micro: bit

Napájanie cez DC zásuvku a micro USB
Podpora 3.3V / 5V
podporuje SPI / I2C / sériové rozhranie

Technické parametre

Druh obalu: Bulk

Kategória výrobku: senzorový modul

Vhodné pre: BBC micro:bit

Rozhranie: zásuvka DC 5,5 mm
zástrčka pre ploché káble
microUSB

Min. prevádzkové napätie: 3.3 V

Vhodný pre: BBC micro:bit

V: 12 mm

Dĺžka: 65 mm

Šírka: 58 mm

Hmotnosť: 31.5 g

Vhodné pre: BBC micro:bit

Typ balenia: obaly bez plastov

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2268137 TRU COMPONENTS TC-9072548 senzorový modul 1 ks Vhodné pre: BBC micro:bit

Popis

Sensor Shield V2 rozdeľuje všetky PIO porty na riadiacej doske micro:bit do 3-pinového rozhrania (GND, VCC, Signal), čo veľmi uľahčuje pripojenie riadiacej dosky BBC micro:bit a ďalších senzorových modulov. Okrem toho rozširuje aj niektoré bežne používané sériové komunikačné rozhrania v konektoroch s rozstupom pinov 2,54 mm (samec alebo samica), ako napríklad komunikačné piny I2C a SPI. Toto tienenie teda umožňuje komunikáciu medzi riadiacou doskou micro:bit a inými komunikačnými zariadeniami.

Tento text bol preložený strojovo.

Prevedenie

Príkon: čierna DC zásuvka (DC 7-9 V) alebo pripojenie micro USB (DC 5 V) Napäťový výstup: Vyberte 3,3 V alebo 5 V cez prepojku V1 / V2 Dodáva sa s indikátorom napájania Rozširuje PIO z micro: bit in kolík rozhrania 3PIN pre sériovú komunikáciu I2C komunikačný kolík SPI komunikačný kolík
