Name: VDE tester (merač izolačného odporu) Sonel MPI-502
Brand: Sonel
SKU: 1427976
Availability: BackOrder

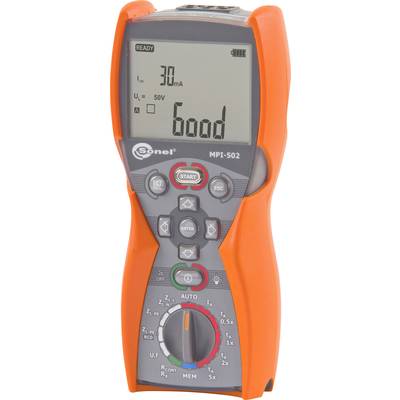

Oranžové elektrické meracie zariadenie s displejom, ktoré zobrazuje '30mA' a 'Good'. Obsahuje tlačidlá a otočný ovládač pre rôzne nastavenia.

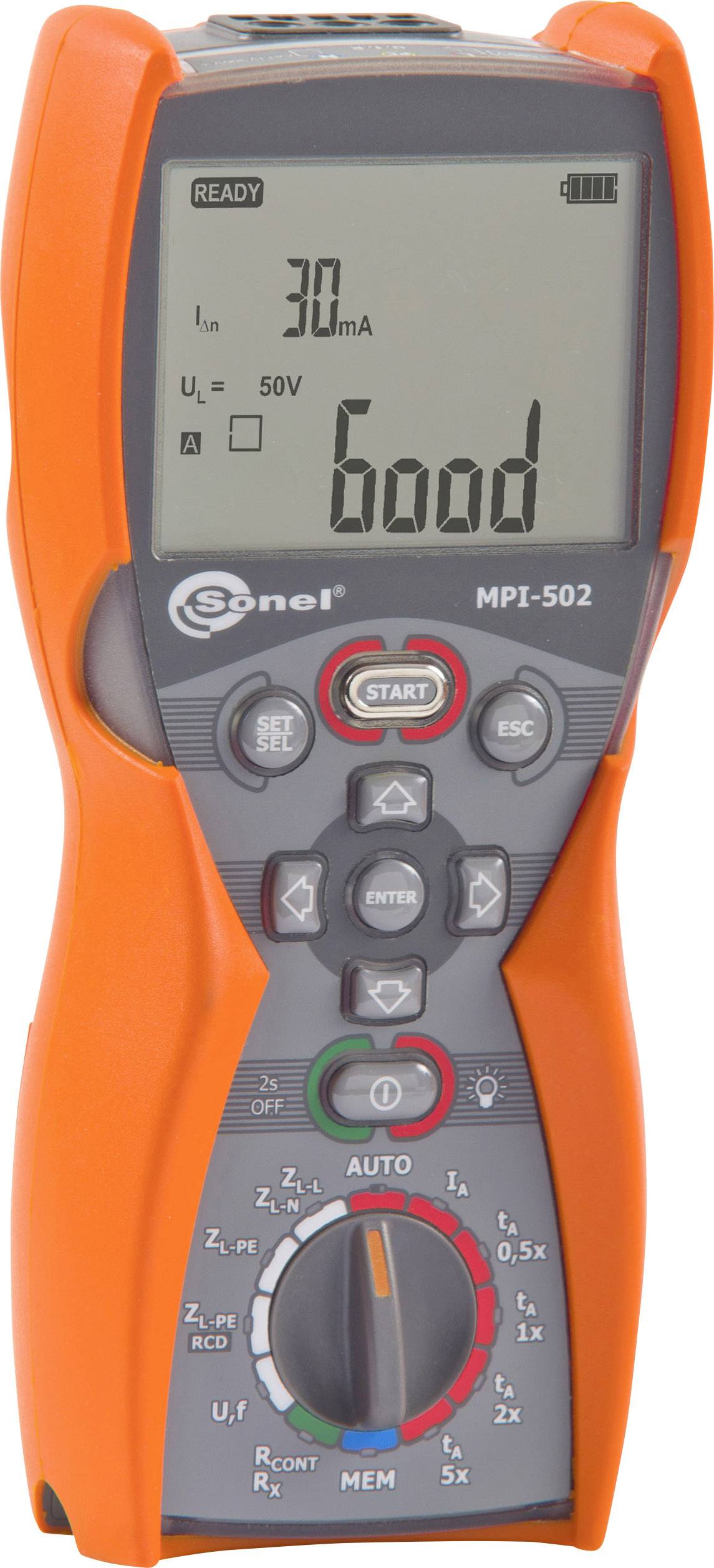

Digitálny oranžový merací prístroj s displejom so zobrazením 'Good', klávesnicou na ovládanie a rôznymi meracími módmi, vo vertikálnej orientácii.

Digitálny meracý prístroj s displejom zobrazuje '30 mA' a 'Good'. Má ovládacie tlačidlá a otočný ovládač s rôznymi nastaveniami.

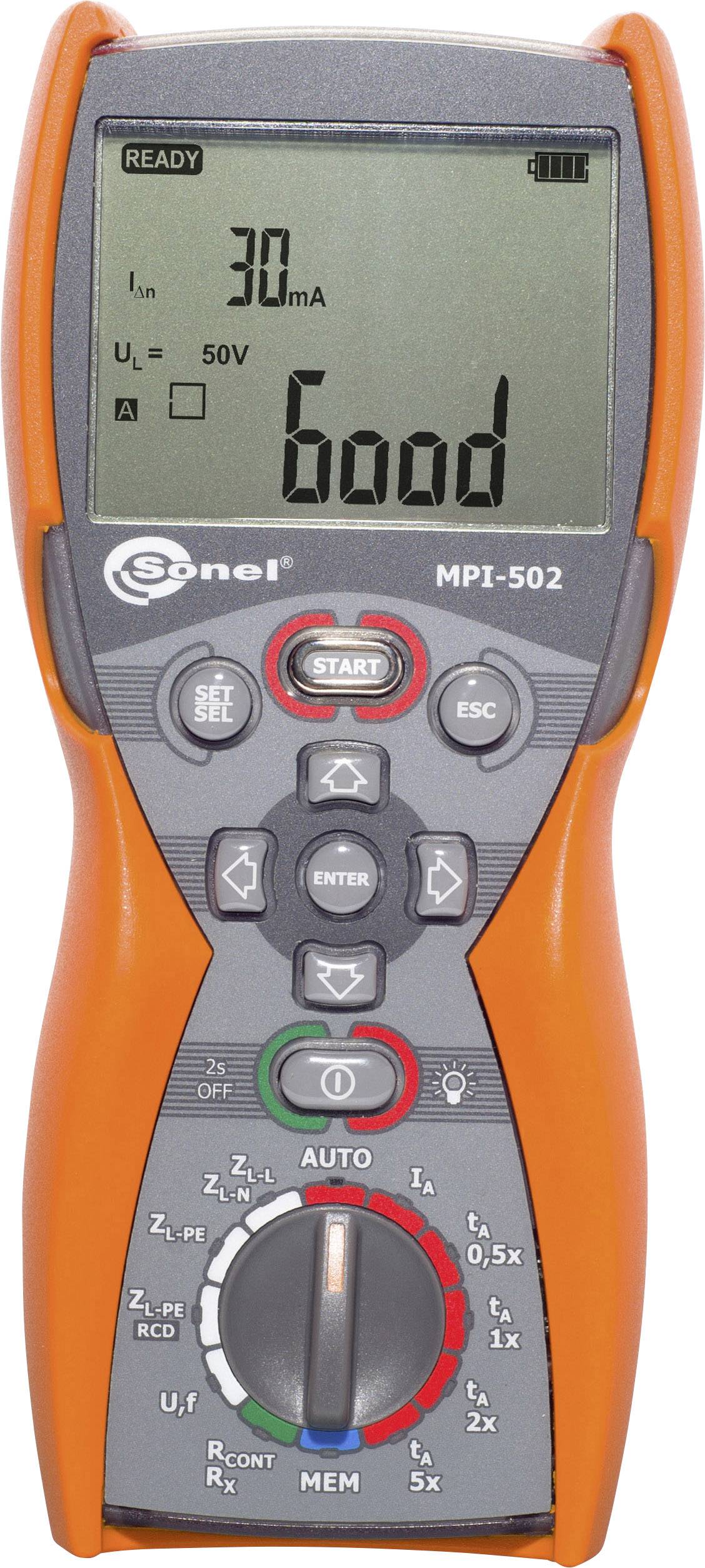

Multimeter s digitálnym displejom, zobrazuje '30 mA' a '50V', obklopený funkčnými tlačidlami. Prístroj na elektrické meranie.

1/4

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (1 385,00 € / kus)

1 385,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

VDE 0100 tester inštalácie MPI-502

Meranie impedancie slučky: ZL-PE, ZL-N, ZL-L pri sieťovom napätí do 415V
Merací prúd: 7,6 A / 230 V a 13 A / 400V
Meranie slučky aj bez vypnutia RCD
RCD / FI kontrola typu AC a A.
Meranie ochranného odporu vodiča ± 200 mA
Meranie napätia AC
Meranie frekvencie
Automatické prepínanie polarity L a N
Je možný bezdrôtový prenos údajov
Pamäť pre 990 nameraných hodnôt
Skúšobné zariadenie podľa IEC 60364-6-61

Technické parametre

Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 0,00 ... 19,99 Ω: rozlíšenie 0,01 Ω, presnosť: ± (5% merania + 3 číslice); Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 20,0 ... 199,9 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (5% ohm) + 3 číslice); Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: rozlíšenie: 1 Ω, presnosť: ± (5% m + 3 číslice); Rozsahy napätia: 180… 270 V pre ZL-PE, ZL-N a 180… 460 V pre ZL-L; Frekvencia: 50 Hz, 60 Hz; Rozsah merania impedancie slučky ZL-PE bez spustenia RCD 0,00 ... 19,99 Ω: Rozlíšenie: 0,01 Ω, presnosť: ± (6% ohm) + 10 číslic); Rozsah merania impedancie slučky ZL-PE bez spustenia RCD 20 ... 199Ω: rozlíšenie: 0,1 Ω, presnosť: ± (6% ohm) + 5 číslic); Rozsah merania impedancie slučky ZL-PE bez spustenia RCD 200 ... 1999Ω: Rozlíšenie: 1 Ω, presnosť: ± (6% ohm) + 5 číslic); Čas vypnutia RCDnormálny 0,5 * In: Rozsah: 0 ... 300 ms, rozlíšenie: 1 ms, presnosť: ± (2% o.r. + 2 číslice); Čas vypnutia RCDnormálne 1 * In: Rozsah: 0 ... 300 ms, rozlíšenie: 1 ms, presnosť: ± (2% zmerané + 2 číslice); Čas vypnutia RCDnormálne 2 * In: Rozsah: 0 ... 150 ms, rozlíšenie: 1 ms, presnosť: ± (2% o.r. + 2 číslice); Čas vypnutia RCDnormálne 5 * In: Rozsah: 0 ... 40 ms: Rozlíšenie: 1 ms, Presnosť: ± (2% o.r. + 2 číslice); RCDselektívny vypínací čas 0,5 * In: Rozsah: 0 ... 500 ms, rozlíšenie: 1 ms, presnosť: ± (2% o.r. + 2 číslice); Čas vypnutia RCD selektívny 1 * In: Rozsah: 0 ... 500 ms, rozlíšenie: 1 ms, presnosť: ± (2% o.r. + 2 číslice); RCDselektívny vypínací čas 2 * In: Rozsah: 0 ... 200 ms, rozlíšenie: 1 ms, presnosť: ± (2% o.r. + 2 číslice); RCDselektívny vypínací čas 5 * In: Rozsah: 0 ... 150 ms, rozlíšenie: 1 ms, presnosť: ± (2% o.r. + 2 číslice); Vypínací prúd RCD typ AC 10mA: rozsah: 3,3 ... 10,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0 xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 30 mA: rozsah: 9,0 ... 30,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0 xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 100 mA: rozsah: 33,0 ... 100,0 mA, rozlíšenie: 1 mA, merací prúd: 0,3 ... 1,0 xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 300 mA: Rozsah: 90 ... 300,0 mA, rozlíšenie: 1 mA, merací prúd: 0,3 ... 1,0xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 500 mA: rozsah: 150 ... 500,0 mA, rozlíšenie: 1 mA, merací prúd: 0,3 ... 1,0xIn, presnosť: ± 5% In; Vypínací prúd RCD typ A 10 mA: Rozsah: 4 ... 20,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,35 ... 2,0xIn, presnosť: ± 10% In; Vypínací prúd RCD typ A 30 mA: Rozsah: 12,5 ... 42,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,35 ... 1,4,0xIn, presnosť: ± 10% In; Vypínací prúd RCD typ A 100 mA: rozsah: 40,0 ... 140,0 mA, rozlíšenie: 1 mA, merací prúd: 0,35 ... 1,4 xIn, presnosť: ± 10% In; Vypínací prúd RCD typ A 300 mA: rozsah: 120 ... 420 mA, rozlíšenie: 1 mA, merací prúd: 0,35 ... 1,4xIn, presnosť: ± 10% In; Rozsah merania odporu ochranného vodiča ± 200 mA 0,00 ... 19,99 Ω: rozlíšenie: 0,01 Ω, presnosť: ± (2% z m) + 3 číslice); Rozsah merania odporu ochranného vodiča ± 200 mA 20,00 ... 199,9 Ω: Rozlíšenie: 0,1 Ω, presnosť: ± (2% z m) + 3 číslice); Rozsah merania odporu ochranného vodiča ± 200 mA 200 ... 400 Ω: rozlíšenie: 1 Ω, presnosť: ± (2% z m + 3 číslice); Meranie odporu uzemnenia RE pre RCD 10 mA: rozsah: 0,01 ... 5,00 kΩ, rozlíšenie: 0,01 kΩ, merací prúd: 4 mA, presnosť: 0 ... + 10% o.r. ± 8 číslic; Meranie odporu uzemnenia RE pre RCD 30 mA: Rozsah: 0,01 ... 1,66 kΩ, rozlíšenie: 0,01 kΩ, merací prúd: 12 mA, presnosť: 0 ... + 10% o.r. ± 5 číslic; Meranie odporu uzemnenia RE pre RCD 100 mA: Rozsah: 1 ... 500 Ω; Rozlíšenie: 1 Ω, merací prúd: 40 mA, presnosť: 0 ... + 5% mer ± 5 číslic; Meranie odporu uzemnenia RE pre RCD 300 mA: rozsah: 1 ... 166 Ω, rozlíšenie: 1 Ω, merací prúd: 120 mA, presnosť: 0 ... + 5% o.r. ± 5 číslic; Meranie odporu uzemnenia RE pre RCD 500 mA: Rozsah: 1 ... 100 Ω, rozlíšenie: 1 Ω, merací prúd: 200 mA, presnosť: 0 ... + 5% o.r. ± 5 číslic); Rozsah kontaktného napätia 0 ... 9,9 V, rozlíšenie: 0,1 V, merací prúd: 0,4x In, presnosť: 10% o.r. ± 5 číslic; Rozsah kontaktného napätia 10 ... 99,9 V, rozlíšenie: 0,1 V, merací prúd: 0,4x In, presnosť: 0 ... 15% o.m; Rozsah merania napätia 0,0 ... 299,9 V, rozlíšenie: 0,1 V, presnosť: ± (2% o.r. + 6 číslic); Rozsah merania napätia 300 ... 500 V, rozlíšenie: 1 V, presnosť: ± (2% o.r. + 2 číslice); Frekvenčný rozsah 45… 65 Hz: rozlíšenie: 0,1 Hz, presnosť: ± (0,1% o.r. + 1 číslice)

Kategória výrobku: inštalačné tester

: bez certifikátu

Kategória merania: CAT IV 300 V

Rozhranie: USB

Rozmer.: (d x š x v) 160 x 305 x 265 mm

Hmotnosť: 1.88 kg

: IP67

Rozsah merania VDE: slučková impedancia
impedancia vedenia
odpor
odpor ochranného vodiča
dotykový prúd
napätie
prúd
frekvencia

Norma DIN: DIN IEC 60364

Displej: digitálny (LCD)

Presnosť: 0.1 %

Šírka: 305 mm

V: 265 mm

Dĺžka: 160 mm

Priebeh skúšky: automatický

Napájanie VDE: na batérie

Pamäť (počet miest): 990

Pamäť (VDE): áno

Typ: MPI-502

Norma VDE: 0100

Vlastnosti: RCD / FI test

Na stiahnutie

Datasheet

Datasheet 1427976 VDE tester (merač izolačného odporu) Sonel MPI-502

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1427976 VDE tester (merač izolačného odporu) Sonel MPI-502

Popis

Testovacie zariadenie VDE 0100 MPI-502 od Sonel je najmenšou a najľahšou verziou série MPI. Je ideálny na rýchlu kontrolu RCD a poistiek v inštaláciách a elektrických systémoch. Perfektná kombinácia veľkosti a technológie merania robí z MPI-502 testovacie zariadenie pre každý prípad náradia.

Tento text bol preložený strojovo.

Prevedenie

Robustné puzdro s krytím IP67 chránené gumou; multimeterový formát; CAT IV 300V; testovacie káble so zásuvkami na banány alebo testovacie sondy; Aligátorové klipy; prenos údajov pomocou adaptéra OR-1; puzdro na prenášanie; nabíjateľné batérie; softvér protokolu Sonel Reader

Rozsah dodávky

Testovací kábel s ochrannou kontaktnou zástrčkou UNI (WS-05)
Testovací kábel so zásuvkami pre banány 1,2 m, červený
Testovací kábel so zásuvkami pre banány 1,2 m, žltý
Testovací kábel so zásuvkami pre banány 1,2 m, modrý
Odmerný hrot s červeným banánkovým hrdlom
Odmerná špička s banánkovou objímkou modrá
Krokosvorka K02 žltá
Príjemca OR-1
Taška na prenášanie M6
tenké lano nevlečné
Kalibračný certifikát
návod na použitie.
batérie
Softvér Sonel Reader

Rady

Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
