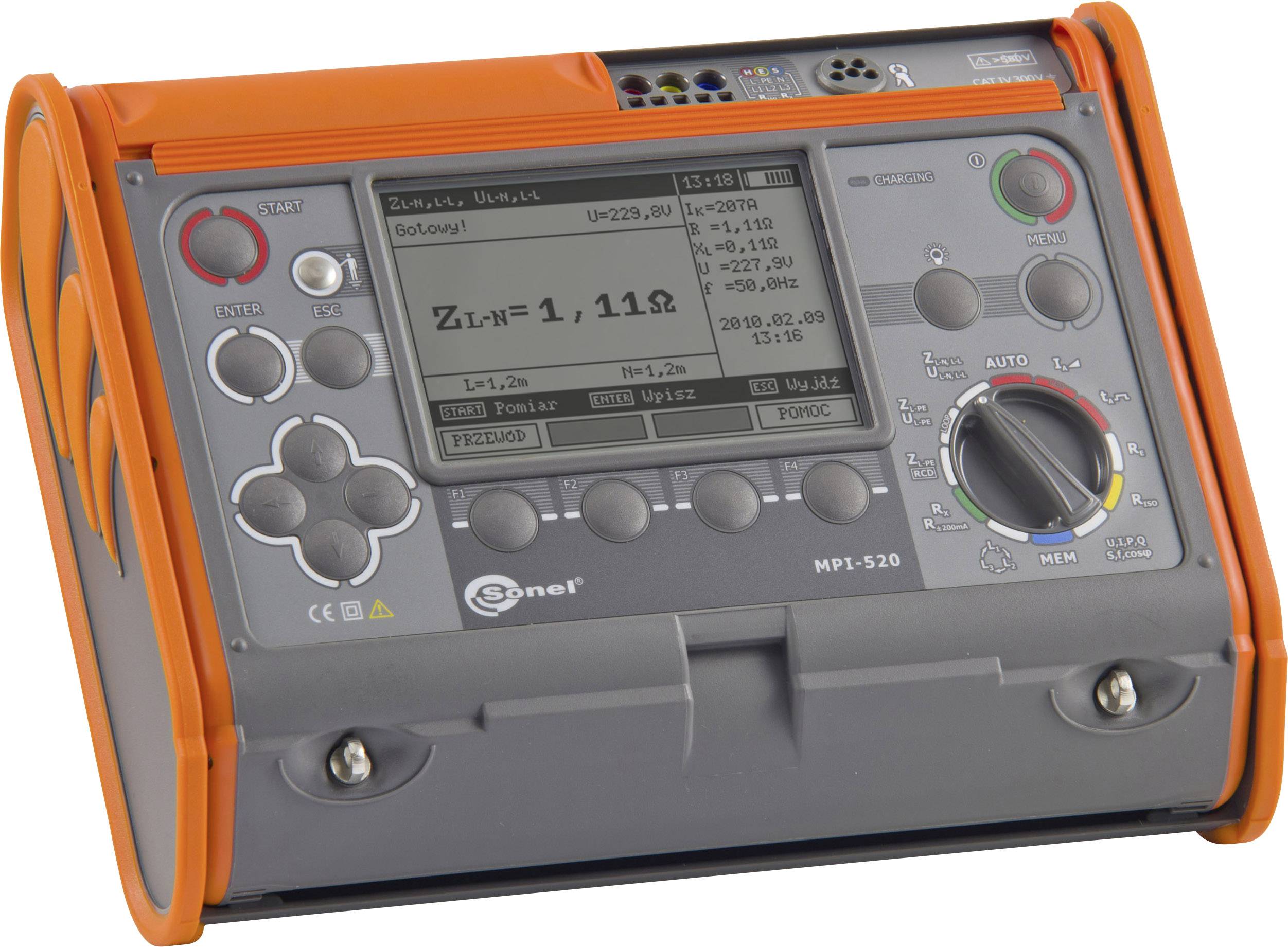

VDE tester (merač izolačného odporu) Sonel MPI-520
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
Inštalačný tester VDE 0100 MPI-520
- Meranie impedancie slučky s max. 41 A pri 415 V
- Meranie slučky aj bez spustenia RDC
- Výpočet skratového prúdu
- Meranie izolačného odporu s max. 1 000 V až 10 GΩ
- Meranie ochranného odporu vodiča s ± 200 mA
- Test typu RCD / FI typu AC, A a B do 1000 mA
- Meranie zeme
- Meranie prúdu TRMS do 400 A.
- Meranie striedavého napätia do 500 V.
- Skutočné, zjavné a Meranie jalového výkonu vrátane cosϕ
Technické parametre
- Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 0,00 ... 19,99 Ω: Rozlíšenie: 0,01 Ω, presnosť: ± (5% z m + 3 číslice); Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 20,0 ... 199,9 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (5% ohm) + 3 číslice); Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: rozlíšenie: 1 Ω, presnosť: ± (5% m + 3 číslice); Rozsahy napätia: 95… 270 V pre ZL-PE, ZL-N a 95… 440 V pre ZL-L; Frekvencia: 45… 65 Hz; Rozsah merania impedancie slučky ZL-PE bez vypínania RCD 0,00 ... 19,99 Ω: Rozlíšenie: 0,01 Ω, presnosť: ± (6% ohm) + 10 číslic); Rozsah merania impedancie slučky ZL-PE bez vypínania RCD 20 ... 199Ω: rozlíšenie: 0,1 Ω, presnosť: ± (6% z m + 5 číslic); Rozsah merania impedancie slučky ZL-PE bez vypínania RCD 200 ... 1999Ω: Rozlíšenie: 1 Ω, presnosť: ± (6% z m + 5 číslic); Rozsah merania odporu uzemnenia RE: 0,00 ... 9,99 Ω: Rozlíšenie: 0,01 Ω, presnosť: ± (2% ohm + 4 číslice); Rozsah merania zemného odporu RE: 10,00 ... 99,9 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (2% m + 3 číslice); Rozsah merania odporu uzemnenia RE: 100 ... 999 Ω: Rozlíšenie: 1 Ω, presnosť: ± (2% ohm + 3 číslice); Rozsah merania odporu uzemnenia RE: 1,00 ... 1,99 kΩ: rozlíšenie: 0,01 kΩ, presnosť: ± (2% ohm) + 3 číslice); Čas vypnutia RCDnormálny 0,5 * In: Rozsah: 0 ... 300 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Čas vypnutia RCDnormálne 1 * In: Rozsah: 0 ... 300 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Čas vypínania RCDnormálne 2 * In: Rozsah: 0 ... 150 ms, rozlíšenie: 1 ms, presnosť: [± (2% meraní) + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Čas vypnutia RCDnormálne 5 * In: Rozsah: 0 ... 40 ms: Rozlíšenie: 1 ms, Presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; RCDselektívny vypínací čas 0,5 * In: Rozsah: 0 ... 500 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Čas vypnutia RCD selektívny 1 * In: Rozsah: 0 ... 500 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; RCDselektívny vypínací čas 2 * In: Rozsah: 0 ... 200 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; RCDselektívny vypínací čas 5 * In: Rozsah: 0 ... 150 ms, rozlíšenie: 1 ms, presnosť: [± (2% o.r. + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Vypínací prúd RCD typ AC 10 mA: rozsah: 3,3 ... 10,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0 xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 30 mA: rozsah: 9,0 ... 30,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0 xIn, presnosť: ± 5%; Pri vypínacom prúde typu RCD AC 100 mA: rozsah: 33,0 ... 100,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0 xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 300 mA: Rozsah: 90 ... 300,0 mA, rozlíšenie: 1 mA, merací prúd: 0,3 ... 1,0xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 500 mA: rozsah: 150 ... 500,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 1000 mA: rozsah: 330 ... 1000 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0xIn, presnosť: ± 5% In; Vypínací prúd RCD typ A 10 mA: Rozsah: 4 ... 20,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,4 ... 2,0xIn, presnosť: ± 10% In; Vypínací prúd RCD typ A 30 mA: Rozsah: 12 ... 42,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,4 ... 1,4 xIn, presnosť: ± 10% In; Vypínací prúd RCD typ A 100 mA: rozsah: 40, .. 140,0 mA, rozlíšenie: 1 mA, merací prúd: 0,4 ... 1,4 xIn, presnosť: ± 10% In; Vypínací prúd RCD typ A 300 mA: rozsah: 120 ... 420 mA, rozlíšenie: 1 mA, merací prúd: 0,4 ... 1,4 xIn, presnosť: ± 10% In; Vypínací prúd RCD typ A 500 mA: Rozsah: 200 ... 700 mA, rozlíšenie: 1 mA, merací prúd: 0,4 ... 1,4 xIn, presnosť: ± 10% In; RCD typ B: pozri list s údajmi; Menovitý rozsah izolačného odporu 50 V: 50 kΩ ... 250 MΩ; Menovitý rozsah izolačného odporu 100 V: 100 kΩ ... 500 MΩ; Menovitý rozsah izolačného odporu 250 V: 250 kΩ ... 1 GΩ; Menovitý rozsah izolačného odporu 500 V: 500 kΩ ... 2 GΩ; Menovitý rozsah izolačného odporu 1 000 V: 1 MΩ ... 3 GΩ; Rozsah merania izolačného odporu 0 ... 1999 kΩ: rozlíšenie: 1 kΩ, presnosť: ± (3% ohm + 8 číslic); Rozsah merania izolačného odporu 2,00 ... 19,99 MΩ: rozlíšenie: 0,01 MΩ, presnosť: ± (3% o.r. + 8 číslic); Rozsah merania izolačného odporu 20 ... 199 MΩ: rozlíšenie: 0,1 MΩ, presnosť: ± (3% o.m + 8 číslic); Rozsah merania izolačného odporu 200 ... 999 MΩ: rozlíšenie: 1 MΩ, presnosť: ± (3% o.r. + 8 číslic); Rozsah merania izolačného odporu 1,00 ... 3 GΩ: rozlíšenie: 0,01 GΩ, presnosť: ± (4% o.r. + 6 číslic); Zobrazenie sledu fáz symbolom; Rozsah merania odporu ochranného vodiča ± 200 mA 0,00 ... 19,99 Ω: rozlíšenie: 0,01 Ω, presnosť: ± (2% z m) + 3 číslice); Rozsah merania odporu ochranného vodiča ± 200 mA 20,00 ... 19,99 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (2% z m + 3 číslice); Rozsah merania odporu ochranného vodiča ± 200 mA 200 ... 400 Ω: rozlíšenie: 1 Ω, presnosť: ± (2% z m + 3 číslice); Rozsah aktívneho - reaktívneho - zdanlivého výkonu (P, Q, S): 0 ... 200 kW; TRMS prúdový rozsah: 0 ... 400A; Rozsah striedavého napätia ULN: 0 ... 440V; Frekvenčný rozsah: 45 ... 65 Hz; Rozsah displeja cos ϕ: 0,00 ... 1,00, rozlíšenie: 0,01
- Kategória výrobku
inštalačné tester
bez certifikátu
- Kategória merania
CAT IV 300 V
- Rozhranie
1 x USB
- Rozmer.
(d x š x v) 310 x 455 x 180 mm
- Hmotnosť
6.4 kg
IP54
- Rozsah merania VDE
izolačný odpor
slučková impedancia
impedancia vedenia
činný výkon
zdanlivý výkon
jalový výkon
výkonový faktor
odpor
odpor ochranného vodiča
dotykový prúd
Zobraziť viac
- Norma DIN
DIN IEC 60364
- Displej
digitálny (LCD)
- Šírka
455 mm
- V
180 mm
- Dĺžka
310 mm
- Napájanie VDE
na batérie
- Pamäť (počet miest)
300
- Pamäť (VDE)
áno
- Typ
MPI-520
- Norma VDE
0100
- Vlastnosti
RCD / FI test
Na stiahnutie
Datasheet
Datasheet 1427978 VDE tester (merač izolačného odporu) Sonel MPI-520
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1427978 VDE tester (merač izolačného odporu) Sonel MPI-520
Popis
MPI-520 je univerzálne použiteľné testovacie zariadenie DIN VDE 0100/0105 od spoločnosti Sonel na kompletnú kontrolu elektrických inštalácií a priemyselných systémov všetkých druhov. Komplexné merania pre všetky typy RCD (A, AC, B), ako aj meranie spotreby energie, stanovenie cos ϕ až Meranie prúdu TRMS do 400A a meranie napätia AC do 500V patria medzi rozšírené funkcie veľkých sérií MPI. Kmeňové dáta je teraz možné zadať aj na mieste pomocou klávesnice Bluetooth
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Robustné, gumené chránené puzdro IP54
- CAT IV 300V
- Testovacie káble
- Sonda sondy
- Príslušenstvo na testovanie uzemnenia, ako sú pomocné elektródy a testovacie káble na vretenách
- Prúdové svorky na analýzu výkonu
- Univerzálne trojfázové príslušenstvo, ako napríklad adaptér CEE 16A a. 32A 4- alebo 5-pólový
- Uni-zemniaci kontaktový adaptér
- USB kábel
- Puzdro na prenášanie
- Batérie
- Softvér protokolu protokolu Sonel Reader
Rozsah dodávky
- Adaptér s ochrannou zástrčkou UNI (WS-03)
- Testovací kábel so zásuvkami pre banány 1,2 m, žltý
- Testovací kábel so zásuvkami pre banány 1,2 m, modrý
- Testovací kábel so zásuvkami pre banány 1,2 m, červený
- Testovací kábel so zásuvkami na banány 30 m na cievke, červený
- Testovací kábel so zásuvkami pre banány 15 m na cievke, modrý
- Odmerný hrot s objímkou z banánov, žltý
- Odmerný hrot s červeným banánkovým hrdlom
- Odmerná špička s banánkovou objímkou modrá
- Skúšobný vodič 1,8 m červený, 5 kV
- Skúšobný vodič 1,8 m čierny, tienený, 5 kV
- Testovací hrot červený, 5 kV
- Krokosvorka K02, červená
- Krokosvorka K02, žltá
- 2 x pozemné hroty (červené) 0,3 m
- Taška na prenášanie L2
- tenké lano nevlečné
- Puzdro na batériu LR14
- Batérie LR14
- Softvér USB Sonel Reader
- návod na použitie.
- Kalibračný certifikát
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
