Name: VDE tester (merač izolačného odporu) Sonel MPI-530
Brand: Sonel
SKU: 1427980
Availability: BackOrder

Elektrické meracie zariadenie s displejom zobrazuje namerané hodnoty. Ovládanie pomocou tlačidiel a otočného regulátora na prednej strane.

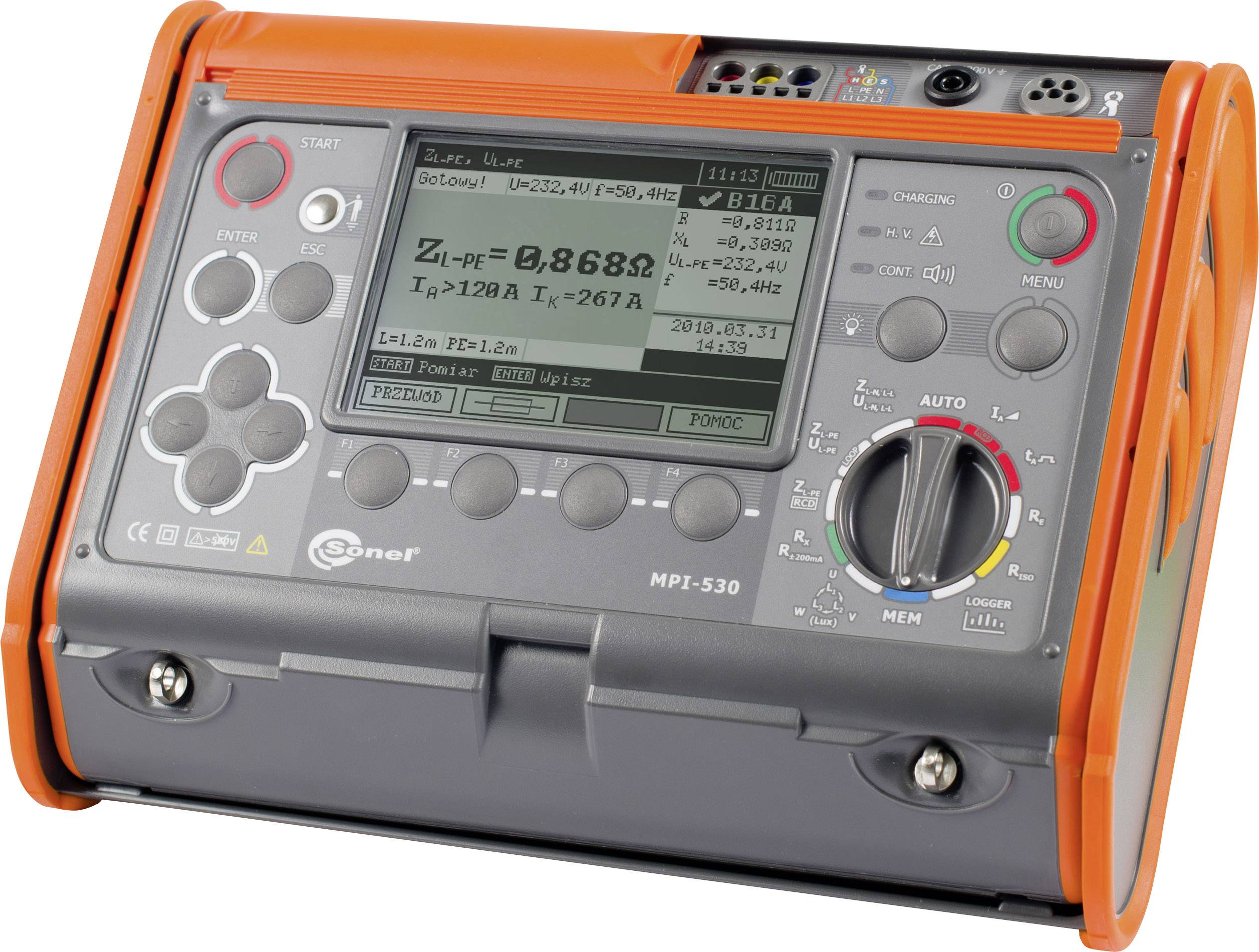

Digitálny meraný prístroj s displejom zobrazuje elektrické merané hodnoty a nastavenia. Má tlačidlá na navigáciu a ovládanie.

Oranžovo-sivý elektrický testovací prístroj s displejom, zobrazujúci namerané hodnoty a ovládacie tlačidlá. Používa sa na kontrolu elektrických zariadení.

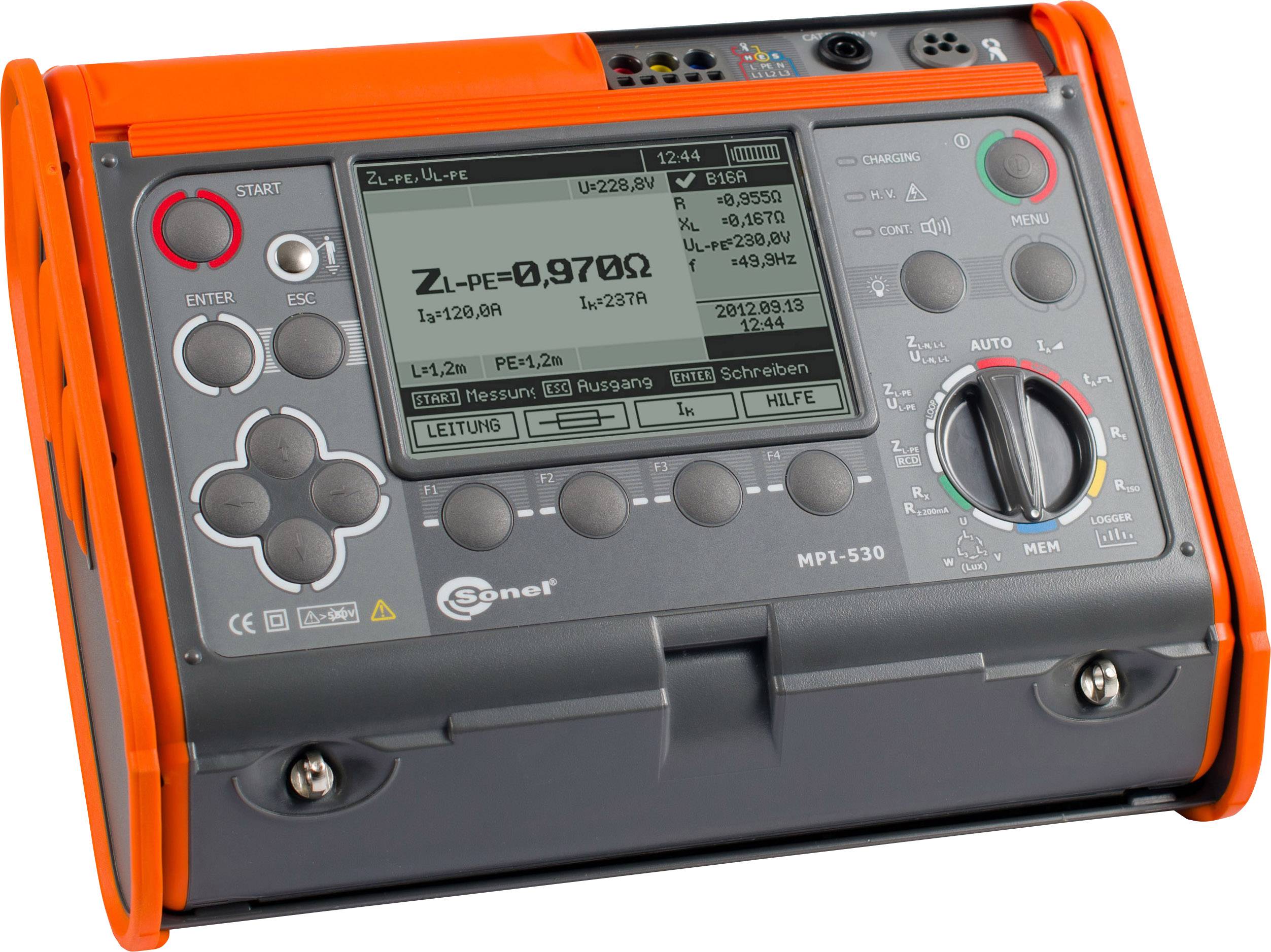

Prenosné meracie zariadenie s displejom a tlačidlami, zobrazuje meranie odporu ZI-PE: 0,970Ω, používané pre elektrické skúšky.

1/4

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (3 055,00 € / kus)

3 055,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Inštalačný tester VDE 0100 MPI-530

Meranie impedancie slučky s max. 41 A pri 415 V
Meranie slučky aj bez vypnutia RCD
Výpočet skratového prúdu
Meranie izolačného odporu s maximom 1 000 V až 10 GΩ
Meranie ochranného odporu vodiča s ± 200 mA
Test typu RCD / FI typu AC, A a B do 1000 mA
Meranie prúdu TRMS do 400 A.
Meranie striedavého napätia do 500 V.
Skutočné, zjavné a Meranie jalového výkonu vrátane cosϕ
Meranie uzemnenia tiež s 2 prúdovými svorkami bez odpojenia uzemnenia metódou Wenner
Merný odpor Zeme ρ
Meranie osvetlenia
Ukazovateľ smeru otáčania poľa
Analýza kvality siete

Technické parametre

"Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 0,000 ... 19,999 Ω: rozlíšenie 0,001 Ω, presnosť: ± (5% ohm) + 30 číslic); Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 20,00 ... 199,99,99 Ω: Rozlíšenie: 0,01 Ω, presnosť: ± (5% z m + 30 číslic); Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 200 ... 1999,9 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (5% ohm) + 30 číslic); Rozsahy napätia: 95… 270 V pre ZL-PE, ZL-N a 95… 440 V pre ZL-L; Frekvencia: 45… 65 Hz; Rozsah merania impedancie slučky ZL-PE bez vypínania RCD 0,00 ... 19,99 Ω: Rozlíšenie: 0,01 Ω, presnosť: ± (6% ohm) + 10 číslic); Rozsah merania impedancie slučky ZL-PE bez vypínania RCD 20 ... 199 Ω: Rozlíšenie: 0,1 Ω, presnosť: ± (6% ohm) + 5 číslic); Rozsah merania impedancie slučky ZL-PE bez vypínania RCD 200 ... 1999 Ω: Rozlíšenie: 1 Ω, presnosť: ± (6% z m + 5 číslic); Rozsah merania zemného odporu RE: 0,00 ... 9,99 Ω, rozlíšenie: 0,01 Ω, presnosť: ± (2% m + 4 číslice); Rozsah merania odporu uzemnenia RE: 10,00 ... 99,9 Ω, rozlíšenie: 0,1 Ω, presnosť: ± (2% ohm + 3 číslice); Rozsah merania odporu uzemnenia RE: 100 ... 999 Ω: Rozlíšenie: 1 Ω, presnosť: ± (2% ohm + 3 číslice); Rozsah merania odporu uzemnenia RE: 1,00 ... 1,99 kΩ: rozlíšenie: 0,01 kΩ, presnosť: ± (2% ohm) + 3 číslice); Rozsah merania zeme so svorkou: 0,00 ... 9,99 Ω, rozlíšenie: 0,01 Ω, presnosť: ± (8% ohm + 4 číslice); Rozsah merania zeme so svorkou: 10,0 ... 99,9 Ω, rozlíšenie: 0,1 Ω, presnosť: ± (8% ohm + 4 číslice); Rozsah merania zeme so svorkou: 100 ... 999 Ω, rozlíšenie: 1 Ω, presnosť: ± (8% ohm + 4 číslice); Rozsah merania zeme so svorkou 1,00 ... 1,99 kΩ: rozlíšenie: 0,01 kΩ, presnosť: ± (8% ohm + 4 číslice); Rozsah merania zeme s 2 svorkami 0,00 ... 9,99 Ω: rozlíšenie: 0,01 Ω, presnosť: ± (10% ohm) + 4 číslice); Rozsah merania zeme s 2 svorkami 10 ... 19,9 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (10% ohm + 4 číslice); Rozsah merania zeme s 2 svorkami 20 ... 99,9 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (20% ohm + 4 číslice); Špecifický rozsah odporu uzemnenia ρ 0,00 ... 9,99 Ωm: rozlíšenie: 0,1 Ωm, presnosť: závisí od RE; Špecifický rozsah odporu uzemnenia ρ 100 ... 999 Ωm: rozlíšenie: 1 Ωm, presnosť: v závislosti od RE; Merný rozsah zemného odporu ρ 1,00 ... 9,99 kΩm: rozlíšenie: 0,01 kΩm, presnosť: závisí od RE; Špecifický rozsah odporu uzemnenia ρ 10,0 ... 99,9 kΩm: rozlíšenie: 0,1 kΩm, presnosť: v závislosti od RE; Fázový sekvenčný displej UL-L: 95 ... 500 V, 45 ... 65 Hz; Čas vypnutia RCDnormálny 0,5 * In: Rozsah: 0 ... 300 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Čas vypnutia RCDnormálne 1 * In: Rozsah: 0 ... 300 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Čas vypínania RCDnormálne 2 * In: Rozsah: 0 ... 150 ms, rozlíšenie: 1 ms, presnosť: [± (2% meraní) + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Čas vypnutia RCDnormálne 5 * In: Rozsah: 0 ... 40 ms: Rozlíšenie: 1 ms, Presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; RCDselektívny vypínací čas 0,5 * In: Rozsah: 0 ... 500 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Čas vypnutia RCD selektívny 1 * In: Rozsah: 0 ... 500 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; RCDselektívny vypínací čas 2 * In: Rozsah: 0 ... 200 ms, rozlíšenie: 1 ms, presnosť: [± (2% zmerané + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; RCDselektívny vypínací čas 5 * In: Rozsah: 0 ... 150 ms, rozlíšenie: 1 ms, presnosť: [± (2% o.r. + 2 číslice), RCD In = 10 mA. 0,5 * v ± (2% o.m + 3 číslice)]; Vypínací prúd RCD typ AC 10 mA: rozsah: 3,3 ... 10,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0 xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 30 mA: rozsah: 9,0 ... 30,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0 xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 100 mA: rozsah: 33,0 ... 100 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 300 mA: rozsah: 90 ... 300 mA, rozlíšenie: 1 mA, merací prúd: 0,3 ... 1,0 x In; Presnosť: ± 5% In; Vypínací prúd RCD typ AC 500 mA: rozsah: 150 ... 500 mA, rozlíšenie: 0,1 mA, merací prúd: 0,3 ... 1,0xIn, presnosť: ± 5% In; Vypínací prúd RCD typ AC 1000 mA: rozsah: 330 ... 1000 mA, rozlíšenie: 1 mA, merací prúd: 0,3 ... 1,0 xV presnosť: ± 5% In; Vypínací prúd RCD typ A 10 mA: rozsah: 3,5 ... 20,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,35 ... 2,0 xv presnosti: ± 10% In; Vypínací prúd RCD typ A 30 mA: Rozsah: 10,5 ... 42,0 mA, rozlíšenie: 0,1 mA, merací prúd: 0,35 ... 1,4,0xIn, presnosť: ± 10% In; Vypínací prúd RCD typ A 100 mA: rozsah: 35,0 ... 140,0 mA, rozlíšenie: 1 mA, merací prúd: 0,35 ... 1,4 xv presnosti: ± 10% In; Vypínací prúd RCD typ A 300 mA: rozsah: 105 ... 420 mA, rozlíšenie: 1 mA, merací prúd: 0,35 ... 1,4xIn, presnosť: ± 10% In; Vypínací prúd RCD typ A 500 mA: Rozsah: 175 ... 700 mA, rozlíšenie: 1 mA, merací prúd: 0,35 ... 1,4xIn, presnosť: ± 10% In; RCD typ B: pozri list s údajmi; Menovitý rozsah izolačného odporu 50 V: 50 kΩ ... 250 MΩ; Menovitý rozsah izolačného odporu 100 V: 100 kΩ ... 500 MΩ; Menovitý rozsah izolačného odporu 250 V: 250 kΩ ... 1 GΩ; Menovitý rozsah izolačného odporu 500 V: 500 kΩ ... 2 GΩ; Menovitý rozsah izolačného odporu 1 000 V: 1 MΩ ... 9,99 GΩ; Rozsah merania izolačného odporu 0 ... 1999 kΩ: rozlíšenie: 1 kΩ, presnosť: ± (3% ohm + 8 číslic); Rozsah merania izolačného odporu 2,00 ... 19,99 MΩ: rozlíšenie: 0,01 MΩ, presnosť: ± (3% o.r. + 8 číslic); Rozsah merania izolačného odporu 20 ... 199 MΩ: rozlíšenie: 0,1 MΩ, presnosť: ± (3% o.m + 8 číslic); Rozsah merania izolačného odporu 200 ... 999 MΩ: rozlíšenie: 1 MΩ, presnosť: ± (3% o.r. + 8 číslic); Rozsah merania izolačného odporu 1,00 ... 9,99 GΩ: rozlíšenie: 0,01 GΩ, presnosť: ± (4% o.r. + 6 číslic); Rozsah merania odporu ochranného vodiča ± 200 mA 0,00 ... 19,99 Ω: rozlíšenie: 0,01 Ω, presnosť: ± (2% z m) + 3 číslice); Rozsah merania odporu ochranného vodiča ± 200 mA 20,00 ... 199,9 Ω: Rozlíšenie: 0,1 Ω, presnosť: ± (2% z m) + 3 číslice); Rozsah merania odporu ochranného vodiča ± 200 mA 200 ... 400 Ω: rozlíšenie: 1 Ω, presnosť: ± (2% z m + 3 číslice); Aktuálna meracia plocha m. Svorka: C-3, C-6: 0,0 ... 99,9 mA, rozlíšenie: 0,1 mA, presnosť: ± (5% o.r. + 3 číslice); Aktuálna meracia plocha m. Svorka: C-3, C-6: 100 ... 999 mA, rozlíšenie: 1 mA, presnosť: ± (5% o.r. + 3 číslice); Aktuálna meracia plocha m. Svorka: C-3, C-6, F-1, F-2, F3: 1,00 ... 9,99 A, rozlíšenie: 0,01 A, presnosť: [± (5% vM) + 5 číslic f. C-3, C-6) u. ± (0,1% in + 2 číslice f. F-1, F-2, F-3)]; Aktuálna meracia plocha m. Svorka: C-3, C-6, F-1, F-2, F3: 10,00 ... 99,9 A, rozlíšenie: 0,1 A, presnosť: [± (5% o.r. + 5 číslic f. C-3, C-6) u. ± (0,1% in + 2 číslice f. F-1, F-2, F-3)]; Aktuálna meracia plocha m. Svorka: C-3, C-6, F-1, F-2, F3: 100, ... 999 A, rozlíšenie: 1 A, presnosť: [± (5% vM) + 5 číslic f. C-3, C-6) u. ± (0,1% in + 2 číslice f. F-1, F-2, F-3)]; Aktuálna meracia plocha m. Svorka: C-3, C-6, F-1, F-2, F3: 1,00 ... 3,00 kA, rozlíšenie: 0,01 kA, presnosť: [± (5% o.r. + 5 číslic f. C-3, C-6) u. ± (0,1% in + 2 číslice f. F-1, F-2, F-3)]; Rozsah aktívneho, reaktívneho a zdanlivého výkonu (P, Q, S) a cosϕ 0 ... 999 W: rozlíšenie: 1 kW, presnosť: ± (7% o.r. + 3 číslice); Rozsah aktívneho, reaktívneho a zdanlivého výkonu (P, Q, S) a cosϕ 1,00 ... 9,99 kW: rozlíšenie: 0,01 kW, presnosť: ± (7% o.r. + 3 číslice); Rozsah aktívneho, reaktívneho a zdanlivého výkonu (P, Q, S) a cosϕ 10 ... 99,9 kW: rozlíšenie: 0,1 kW, presnosť: ± (7% o.r. + 5 číslic); Rozsah aktívneho, reaktívneho a zdanlivého výkonu (P, Q, S) a cosϕ 100 ... 999 kW: rozlíšenie: 1 kW, presnosť: ± (7% o.r. + 5 číslic); Rozsah aktívneho, reaktívneho a zdanlivého výkonu (P, Q, S) a cosϕ 1 ... 1,50 MW: rozlíšenie: 0,01 MW, presnosť: ± (7% o.r. + 5 číslic); Rozsah cosϕ 0,00 ... 1,00, rozlíšenie: 0,01; Rozsah harmonických 0,0 ... 300 V, rozlíšenie: 0,1 V, objednávka: 1,2 ... 15, presnosť: ± (5% o.r. + 3 číslice); Rozsah harmonických 0,0 ... 300 V, rozlíšenie: 0,1 V, objednávka: 16 ... 40, presnosť: ± (5% o.r. + 10 číslic); Rozsah harmonických 300 ... 500 V: rozlíšenie: 1 V, objednávka u. Presnosť sa rovná rozsahu 0,0 ... 300 V; THD re. 1. Harmonické: pozri údajový list; Meranie osvetlenia: pozri technický list

Kategória výrobku: inštalačné tester

: bez certifikátu

Kategória merania: CAT III 600 V
CAT IV 300 V

Rozhranie: USB

Rozmer.: (d x š x v) 310 x 455 x 180 mm

Hmotnosť: 6.48 kg

: IP54

Rozsah merania VDE: izolačný odpor
slučková impedancia
impedancia vedenia
činný výkon
zdanlivý výkon
jalový výkon
výkonový faktor
odpor
odpor ochranného vodiča
dotykový prúd
napätie
prúd
frekvencia
Zobraziť viac

Norma DIN: DIN IEC 60364

Displej: digitálny (LCD)

Šírka: 455 mm

V: 180 mm

Dĺžka: 310 mm

Napájanie VDE: na batérie

Pamäť (VDE): áno

Typ: MPI-530

Norma VDE: 0100

Vlastnosti: RCD / FI test

Na stiahnutie

Datasheet

Datasheet 1427980 VDE tester (merač izolačného odporu) Sonel MPI-530

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1427980 VDE tester (merač izolačného odporu) Sonel MPI-530

Popis

Najvyššia kvalita testovacieho zariadenia DIN VDE 0100/0105 MPI-530 od spoločnosti Sonel na kompletnú kontrolu elektrických inštalácií a priemyselných systémov všetkých druhov .. Vynikajúcim vylepšením jeho predchodcovského modelu je rozšírené meranie zeminy s 2 svorkami bez oddelenia zeminy, merač svetla a možnosť analýzy kvality siete zaznamenávaním prúdu. , Napätie a Výkon, rovnako ako PF, harmonické, cosϕ a THD. Kmeňové dáta je možné zadávať aj s týmto modelom pomocou klávesnice Bluetooth na mieste.

Tento text bol preložený strojovo.

Prevedenie

Robustné, pogumované puzdro IP54
CAT IV 300V
CAT II 600V
Testovacie káble
Sonda sondy
Príslušenstvo na testovanie uzemnenia, ako sú pomocné elektródy, svorky a testovacie káble na vretenách
Univerzálne trojfázové príslušenstvo, ako napríklad adaptér CEE 16A u. 32A 4- alebo 5-pólový
Merač osvetlenia
Aktuálne svorky pre analýzu kvality siete
Bluetooth
Uni ochranný kontaktný adaptér
Kábel USB
Puzdro na prenášanie
Batérie
Softvér protokolu protokolu Sonel Reader

Rozsah dodávky

Adaptér s ochrannou zástrčkou UNI (WS-03)
Skúšobný kábel so zásuvkami pre banány, 1,2 m, žltý
Testovací kábel so zásuvkami pre banány 1,2 m, modrý
Skúšobný kábel so zásuvkami pre banány, 1,2 m, červený
Testovací kábel so zásuvkami pre banány 15 m na cievke, modrý
Testovací kábel so zásuvkami na banány 30 m na cievke, červený
Testovacia špička s banánovou zásuvkou
žltá
Testovacia špička s banánovou zásuvkou
červená
Testovacia špička s banánovou zásuvkou
Modrá
Krokosvorka K02, žltá
Krokosvorka K02, žltá
Pozemný hrot (červený), 0,3 m
Taška na prenášanie L2
tenké lano nevlečné
Nabíjačka batérií Z7
USB kábel
Vedenie nabíjačky batérií
Nabíjací kábel f. Zapaľovač cigariet do auta (12V)
Batéria NiMH 4,8 V 4,2 Ah
Softvér Sonel Reader
návod na použitie.
Kalibračný certifikát

Rady

Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
