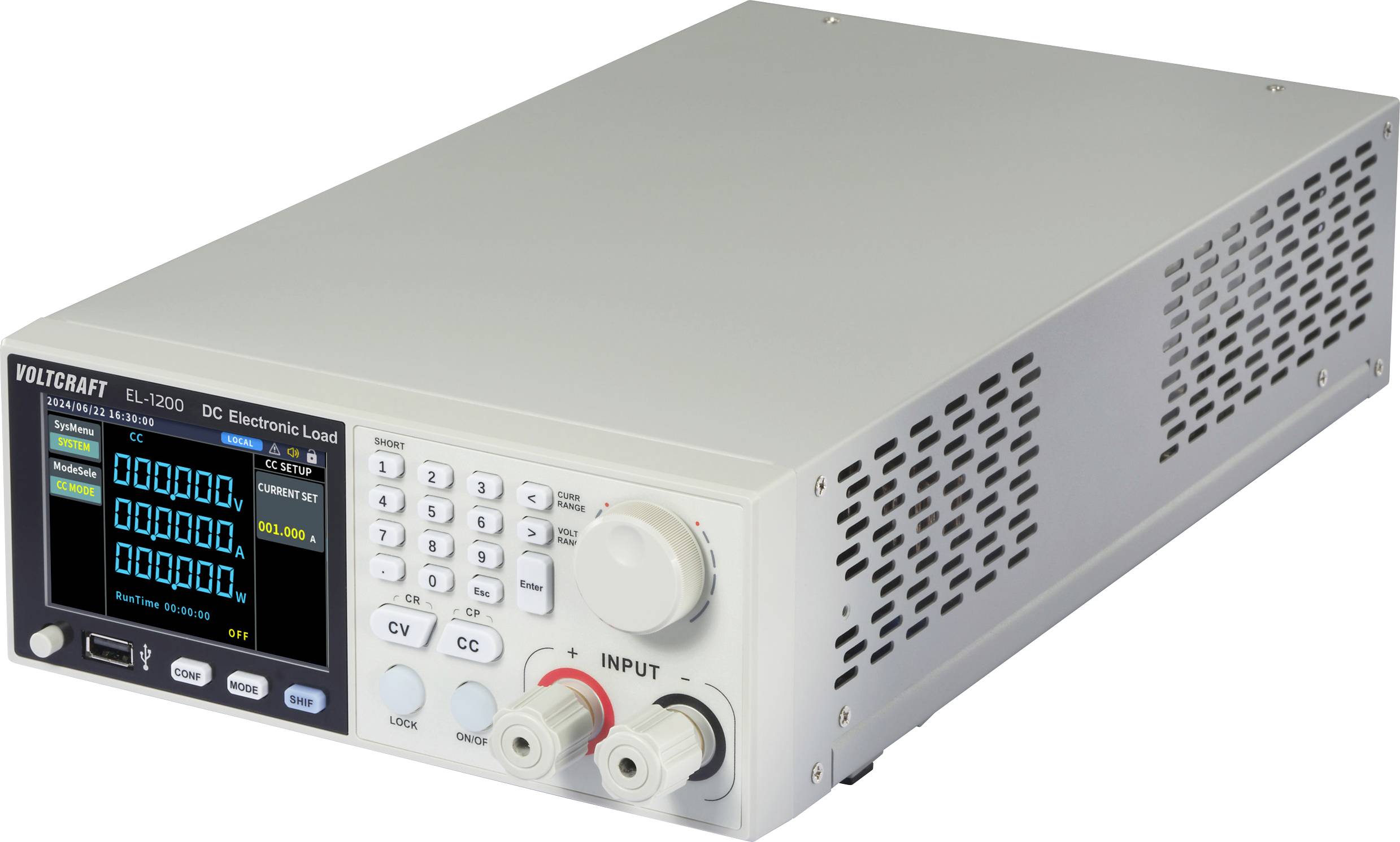

VOLTCRAFT EL-1200 elektronická záťaž 150 V/DC 20 A 200 W
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
188 Ks
Počet
Celkom (332,52 € / kus)
332,52 €
bez DPH.
Doprava zadarmo
Hlavné benefity

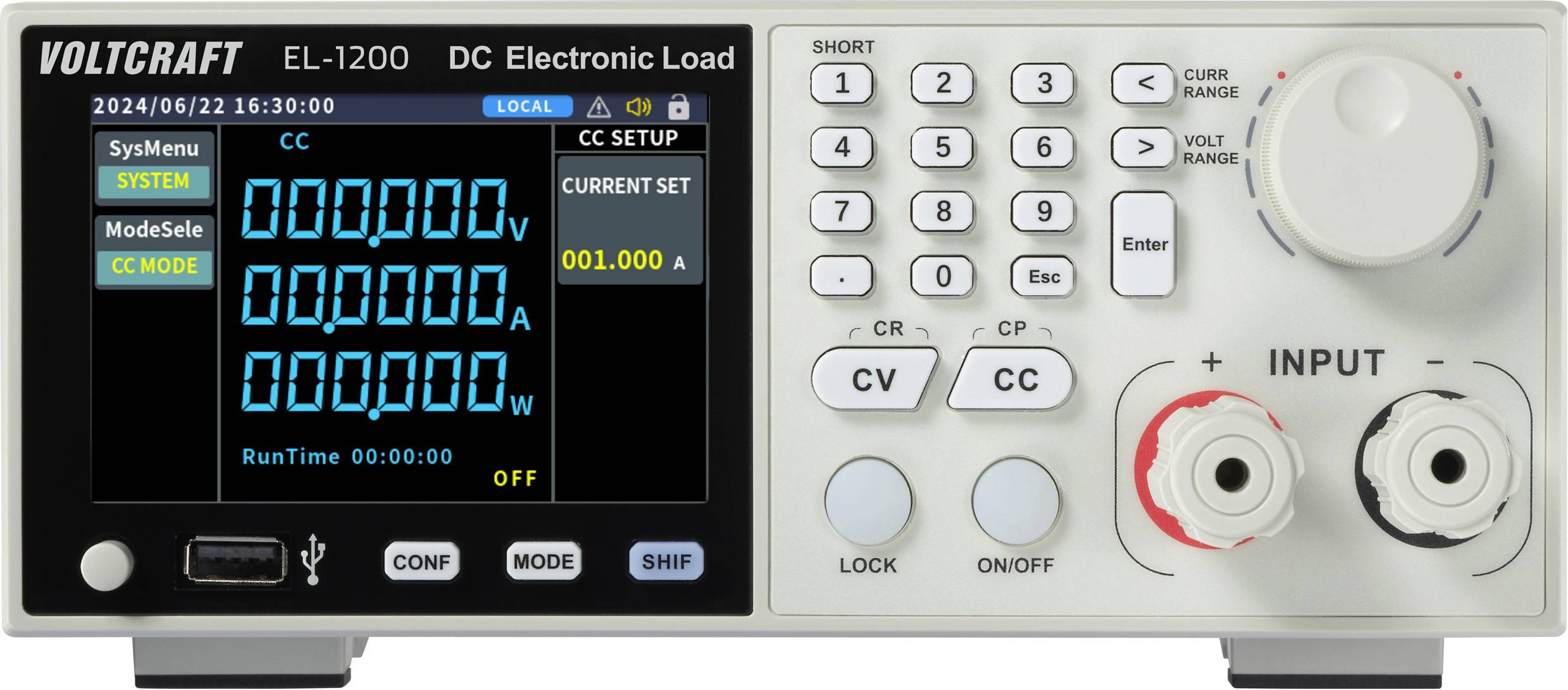

Elektronická záťaž VOLTCRAFT EL-1200 DC
- DC 150 V / 20 A
- 200 W
- Paralelná prevádzka možná až do 2 kW
Technické parametre
- Frekvenčný rozsah: 50, 60 Hz
- Minimálne prevádzkové napätie: 0,8 V pri 20 A
- Rozlíšenie: 1 mV, 1 mA, 10 mW
- Presnosť (V): 0,05 %
- Presnosť (A): 0,03 %
- Presnosť (W): 0,1 %
- Typ
EL-1200
- Vstupné napätie
0 – 150 V
- Kategória výrobku
elektronická záťaž
- Vstupné napätie (min.)
0 V/DC
- Vstupný prúd pri záťaži (max.)
20 A
- Trvalý výkon na pripojenej záťaži (max.)
200 W
- Rozmer.
(d x š x v) 375 x 215 x 88 mm
- Maximálne napätie na vstupe pri záťaži
150 V/DC
- Hmotnosť
4.2 kg
bez certifikátu
- Doba trvania (min. Pri záťaži)
0 W
- Vstupy
1
- Vstupný prúd pri záťaži
0 A
- Pripojenie záťaže
skrutkové svorky (predné)
- Šírka
215 mm
- V
88 mm
- Dĺžka
375 mm
- Rozhranie
USB
RS-232
- Max. teplota
40 °C
- Min. teplota
0 °C
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 3364228 VOLTCRAFT EL-1200 elektronická záťaž 150 V/DC 20 A 200 W
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3364228 VOLTCRAFT EL-1200 elektronická záťaž 150 V/DC 20 A 200 W
Záručné podmienky
Záručné podmienky 3364228 VOLTCRAFT EL-1200 elektronická záťaž 150 V/DC 20 A 200 W
Na stiahnutie
Na stiahnutie 3364228 VOLTCRAFT EL-1200 elektronická záťaž 150 V/DC 20 A 200 W
Popis
Vysoko presná simulácia zaťaženia pre prúdové zdroje

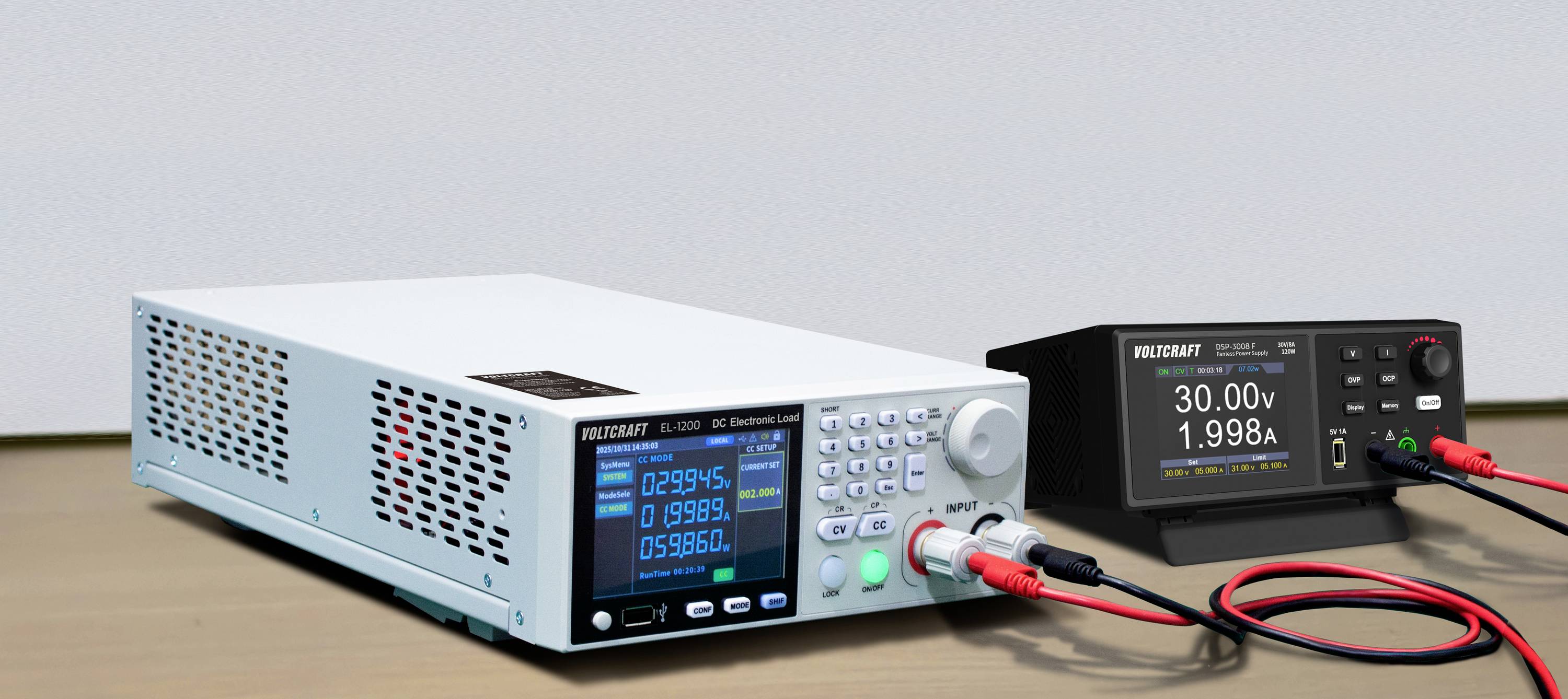

Voltcraft EL-1200 DC môže byť použitý pre širokú škálu aplikácií, ako je testovanie napájacích zdrojov, dobíjacích batérií alebo nabíjačiek. Ponúka reguláciu záťaže podľa konštantného prúdu (CC), konštantného napätia (CV), konštantného odporu (CR) a konštantného výkonu (CP). Ďalej sú integrované funkcie ako dynamické testovanie prúdu do 10 kHz a diaľková kompenzácia. K dispozícii je 1 výstup, hodnoty záťaže sú nastaviteľné maximálne do 150 V, 20 A a 200 W.
Bezpečná prevádzka
Pre zaistenie bezpečnej prevádzky je Voltcraft EL-1200 DC chránený proti prepätiu, preťaženiu, prepätiu a prehriatiu. Paralelné ovládanie podporuje až 10 zariadení a je vhodné aj pre potenciálne energeticky náročné aplikácie.
Pohodlné hodnotenie

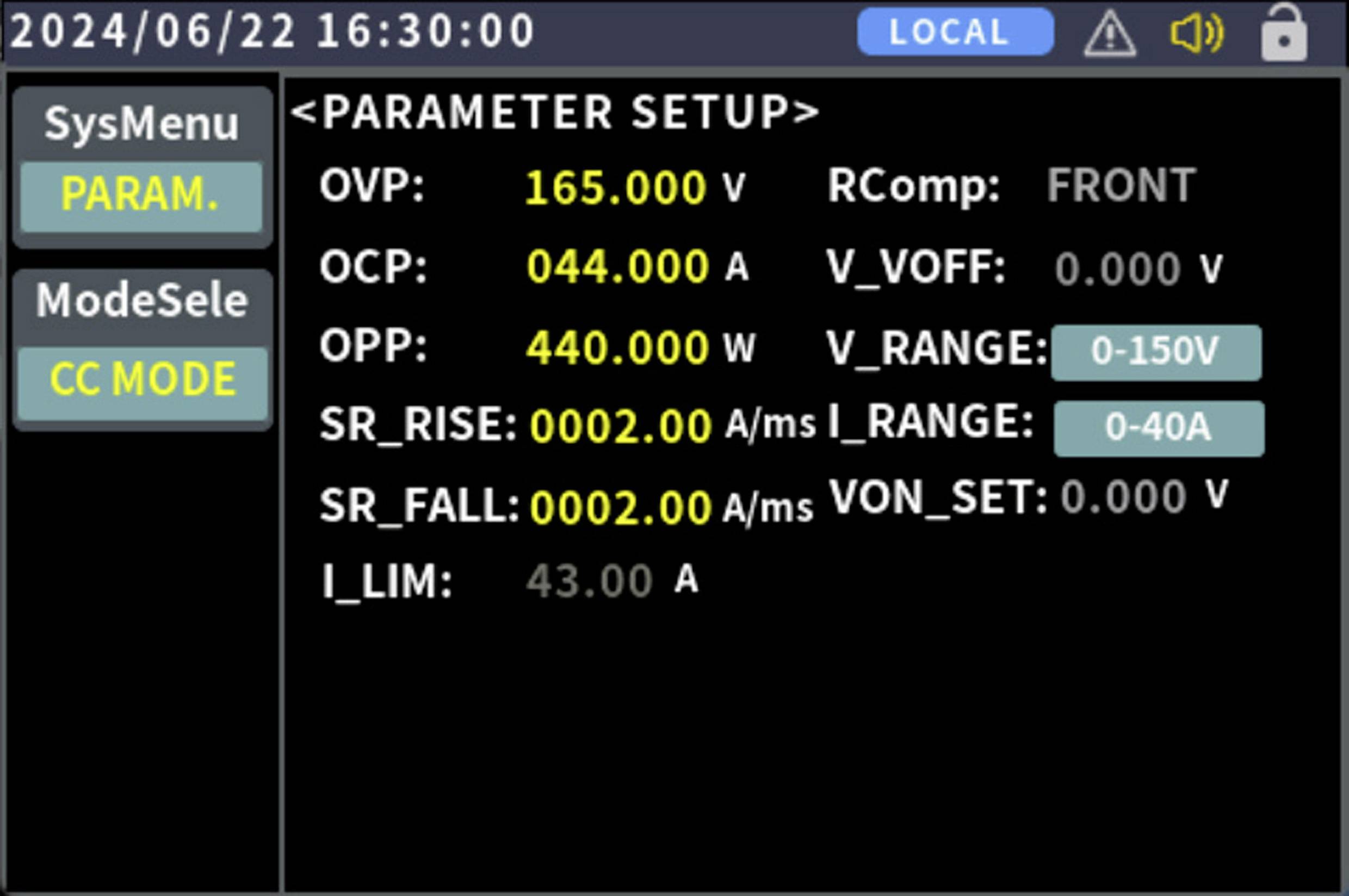

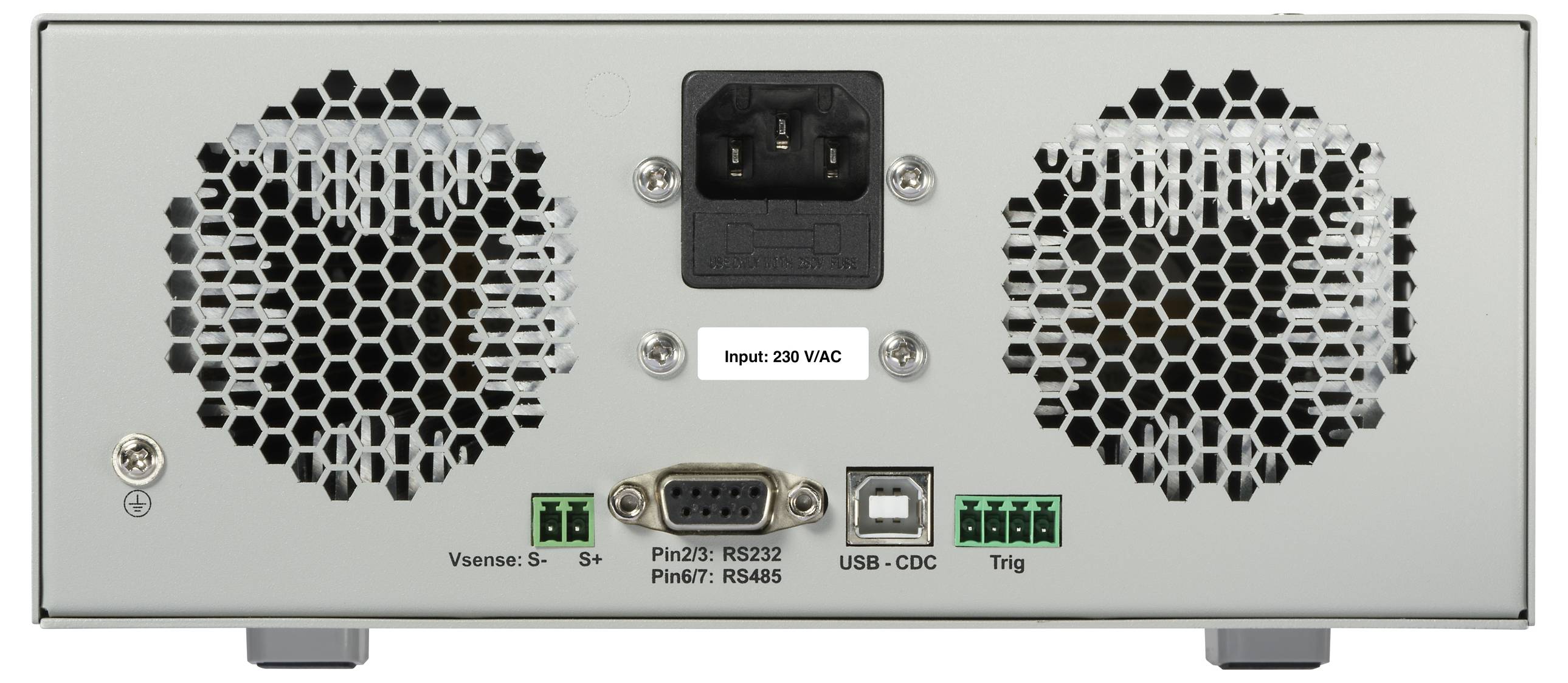

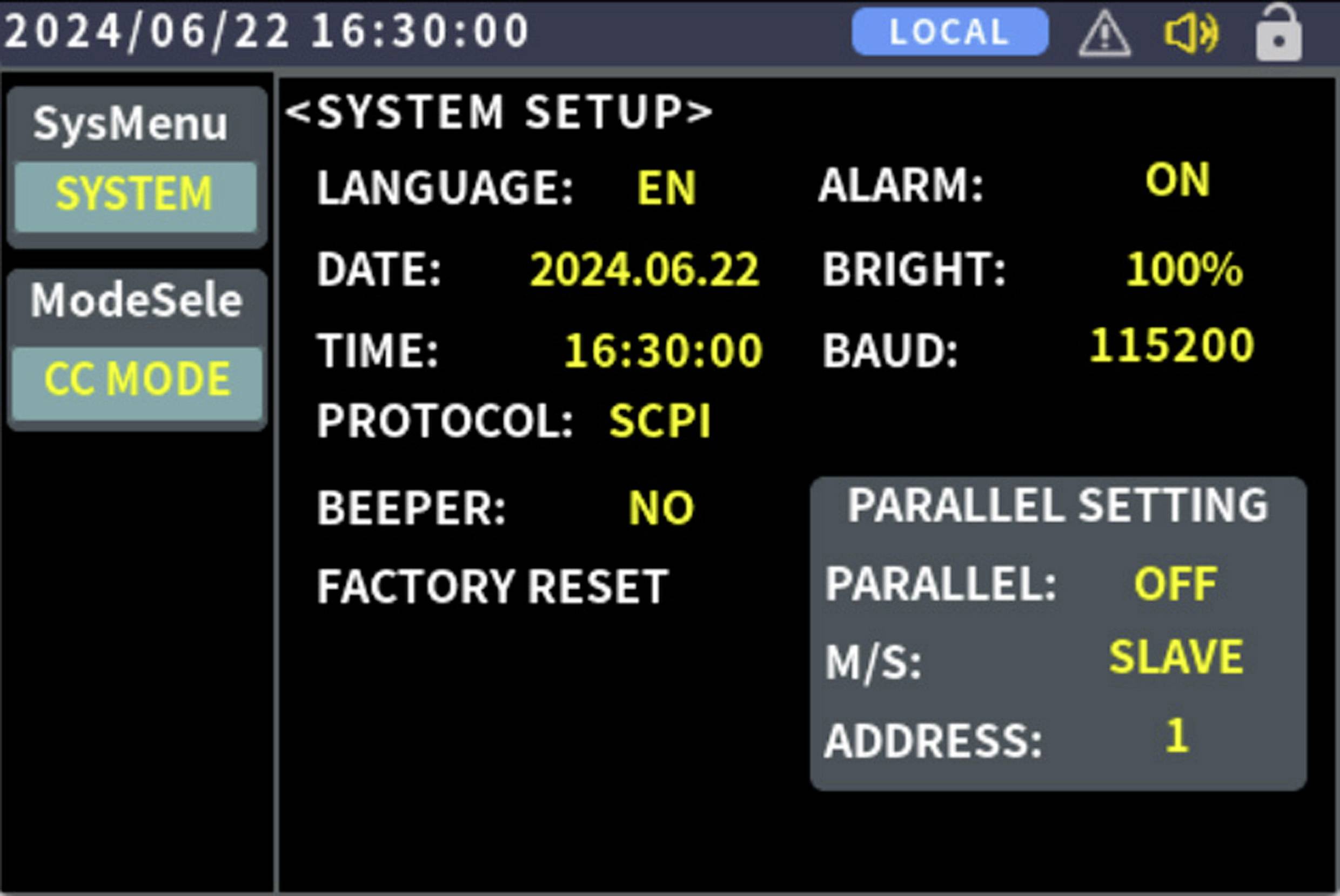

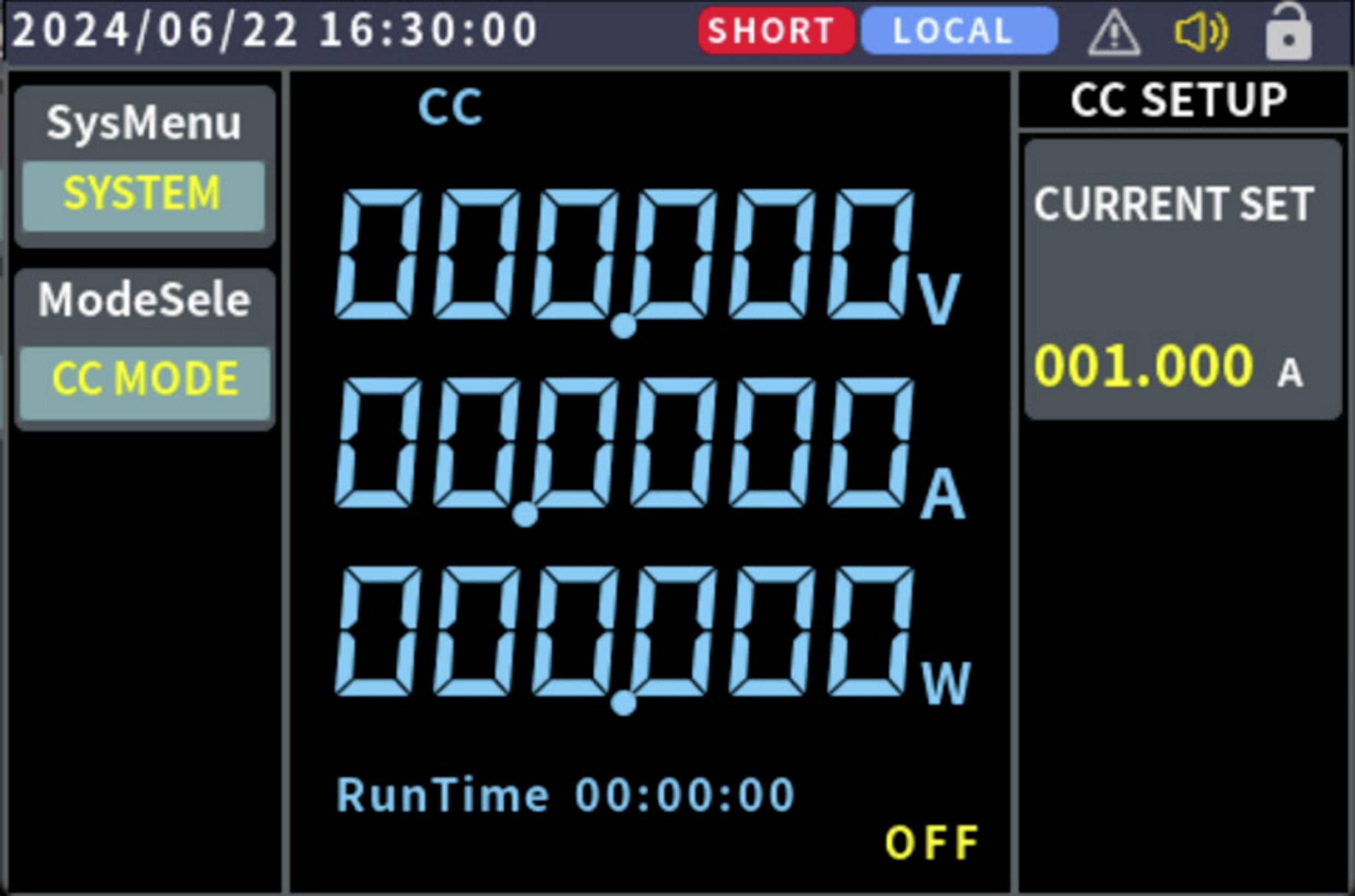

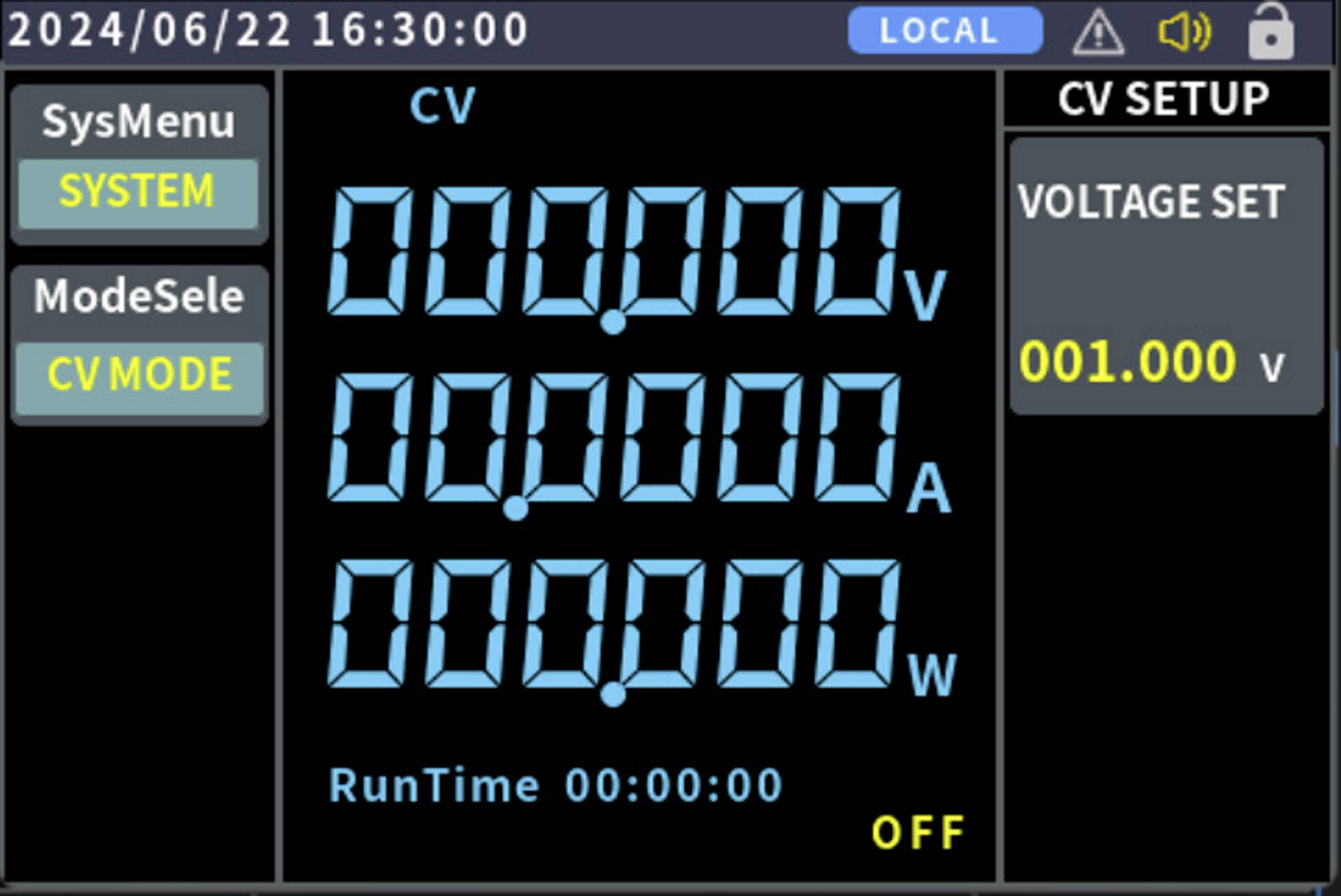

Všetky údaje sa zobrazujú na ľahko čitateľnom 10 cm (3,9 palcovom) farebnom TFT LCD displeji. Okrem toho je k dispozícii port USB a štandardné rozhranie RS232 pre protokoly SCPI.
Montáž a príslušenstvo

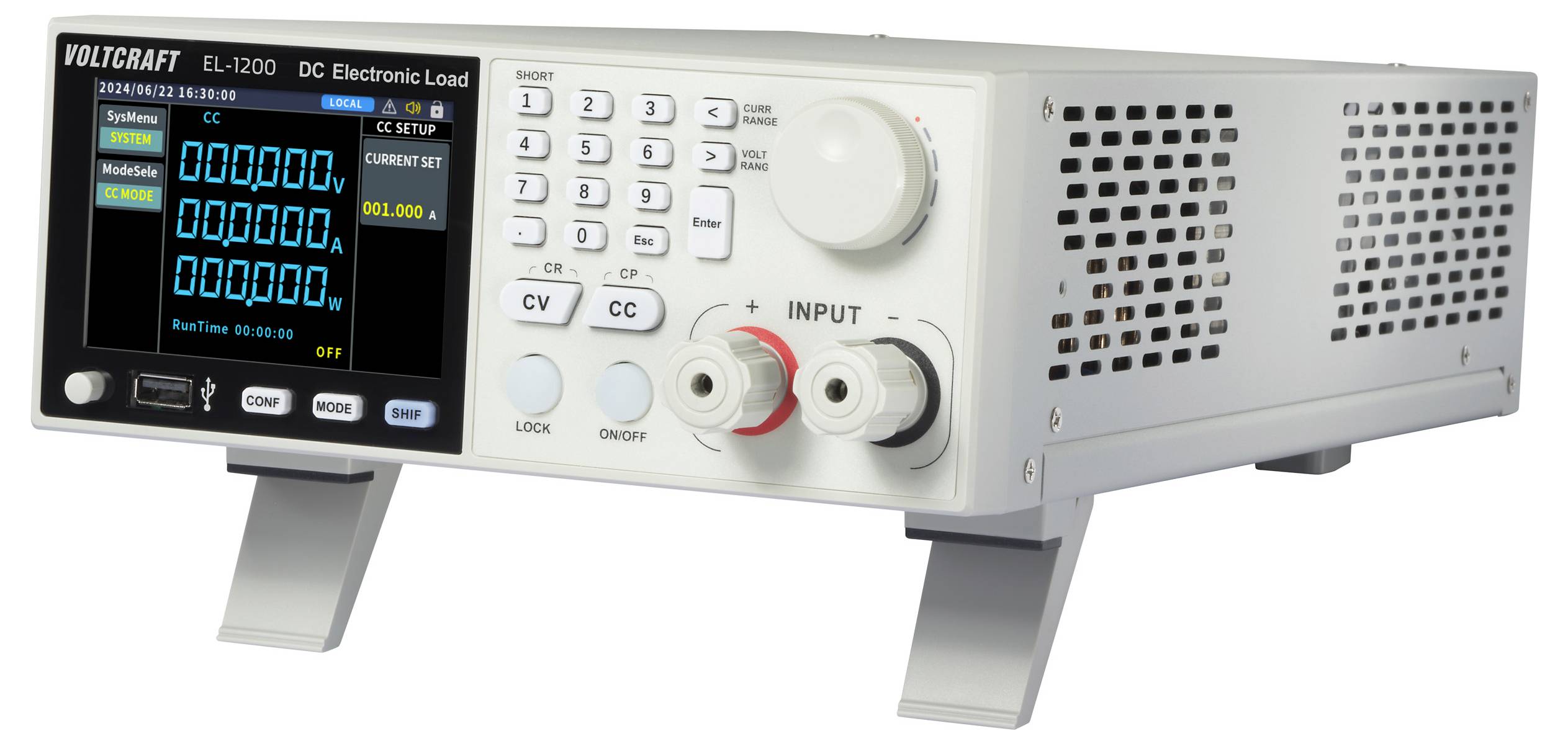

Pre samostatnú prevádzku je Voltcraft EL-1200 DC vybavený sklopnými nožičkami. Pre inštaláciu do racku si zdroj vyžaduje dve výškové jednotky s polovičnou šírkou racku. K zariadeniu je dodávaný napájací kábel, návod na použitie a karta bezpečnostných údajov.
Tento text bol preložený strojovo.
Prevedenie
- OPP, OVP, OCP
- Štandardný 2U rackový formát s 1/2 dĺžkou, vhodný na montáž do racku
- 10 cm (3,9 palcový) farebný TFT LCD displej

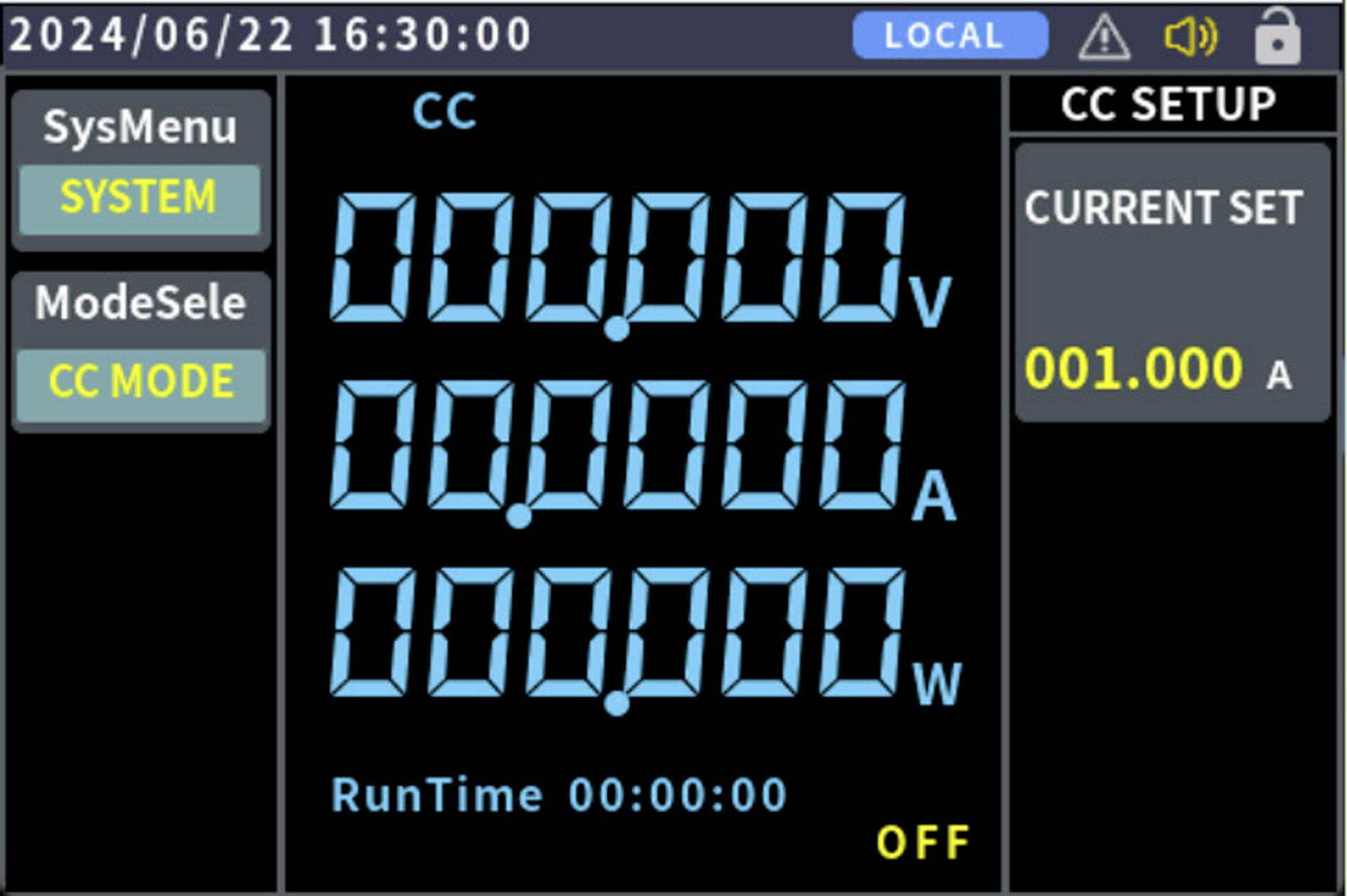

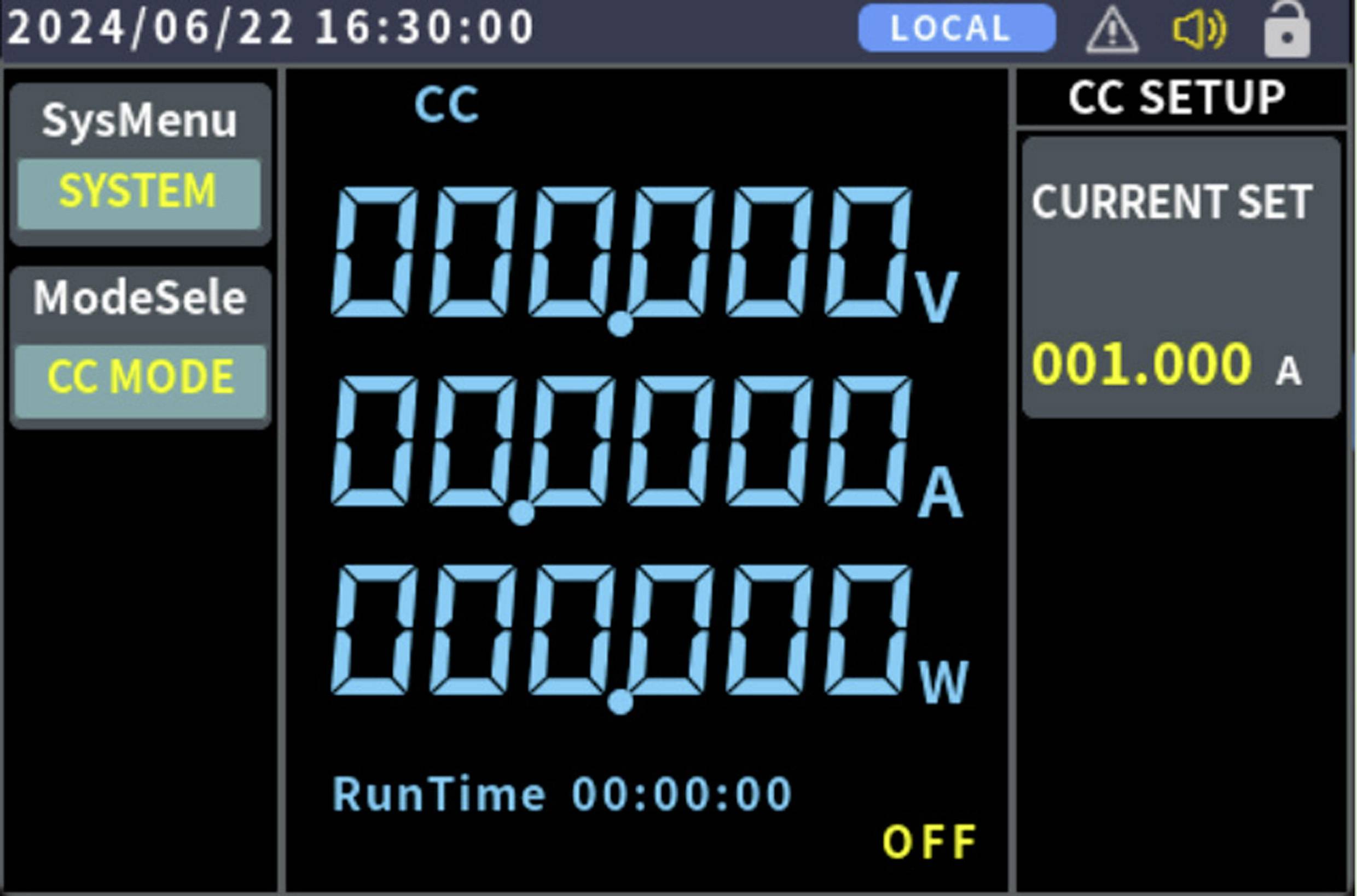

- Štyri funkcie: konštantný prúd (CC), konštantné napätie (CV), konštantný odpor (CR), konštantný výkon (CP)

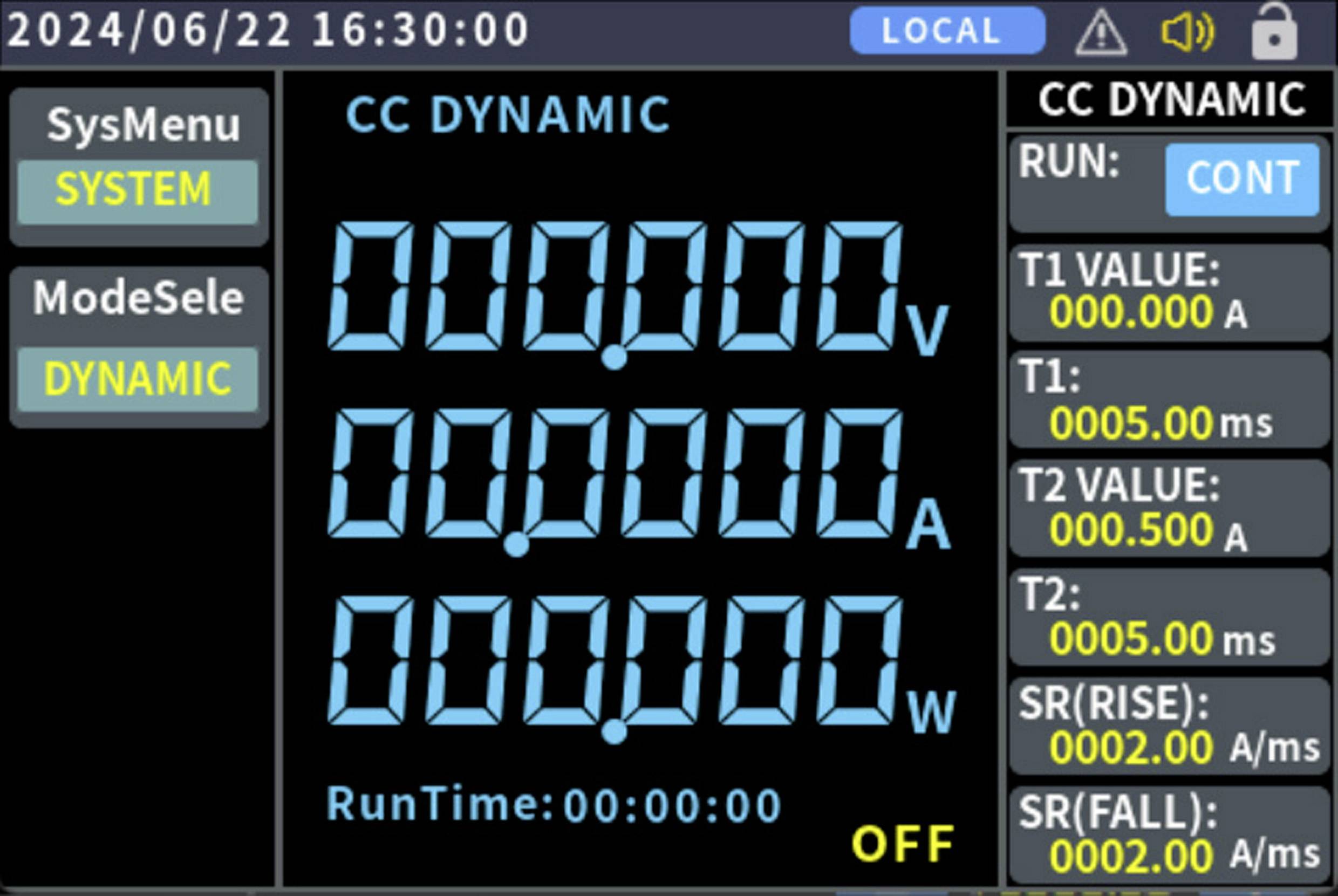

- Dynamické testovanie prúdu do 10 kHz
- Vzdialková kompenzácia
- Viacnásobná ochrana proti: prepätiu, preťaženiu, nadmernému výkonu, prehriatiu atď.
- Štandardné rozhranie RS232, podporuje protokol SCPI
- Paralelné riadenie s podporou až 10 zariadení pre potenciálne výkonnostne náročné aplikácie.

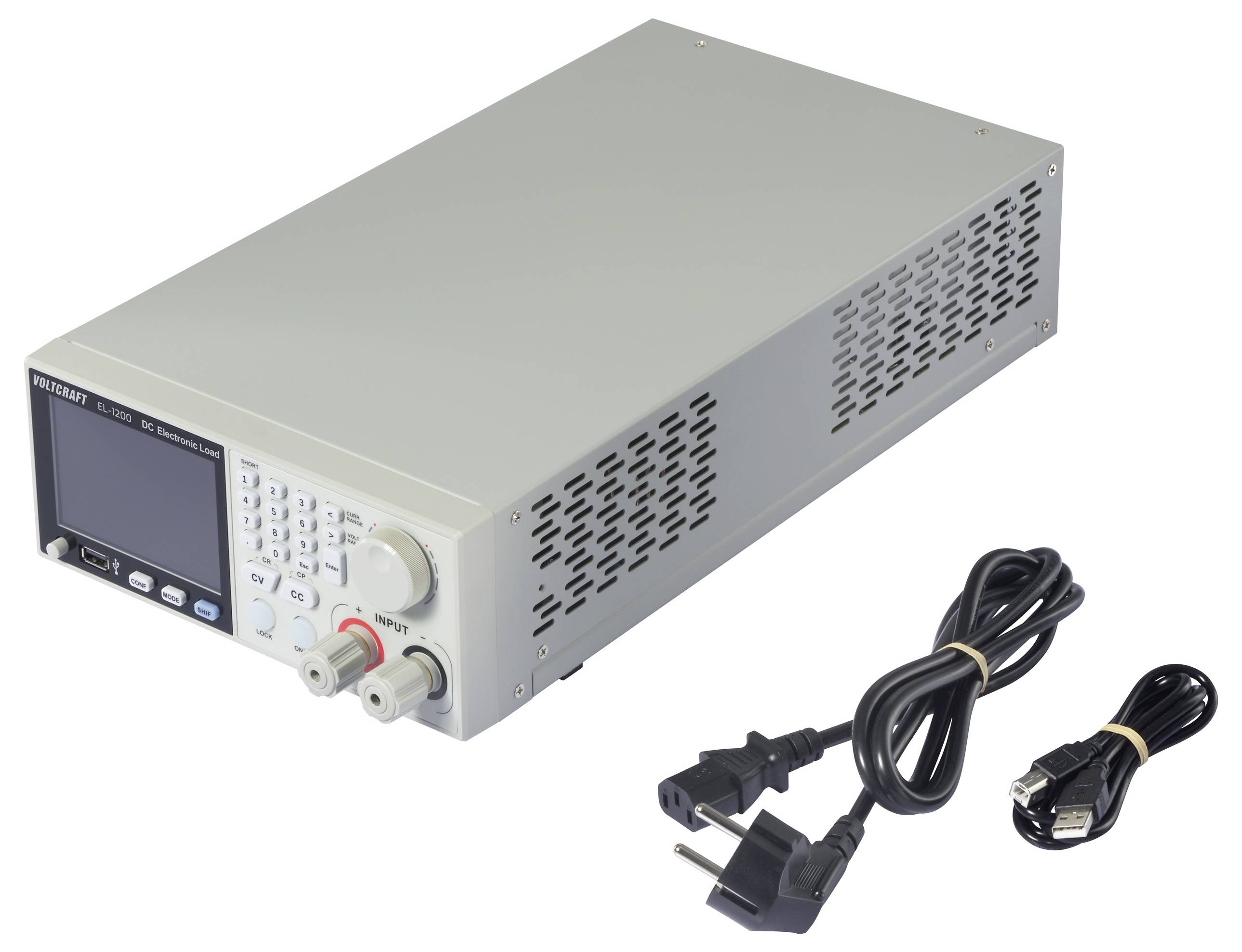

Rozsah dodávky
- Elektronická záťaž
- Sieťový kábel
- návod na použitie.
- Karta bezpečnostných údajov
