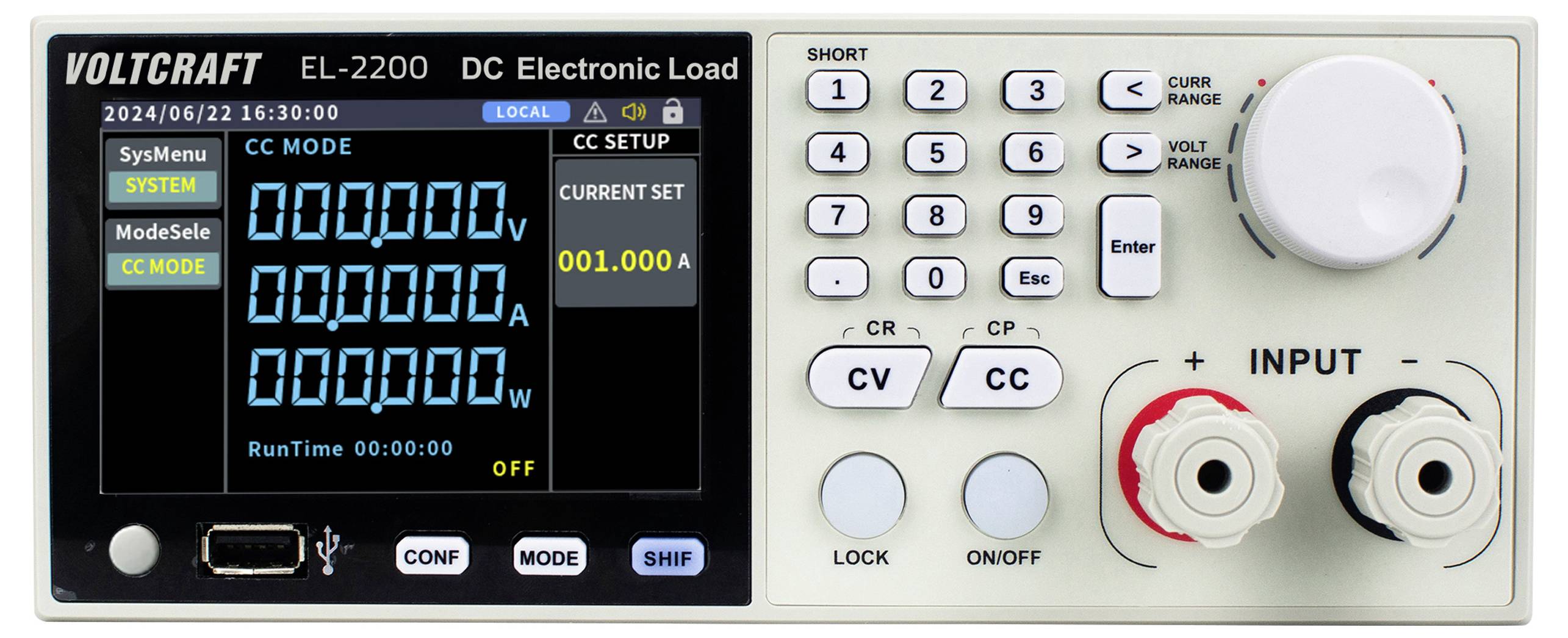

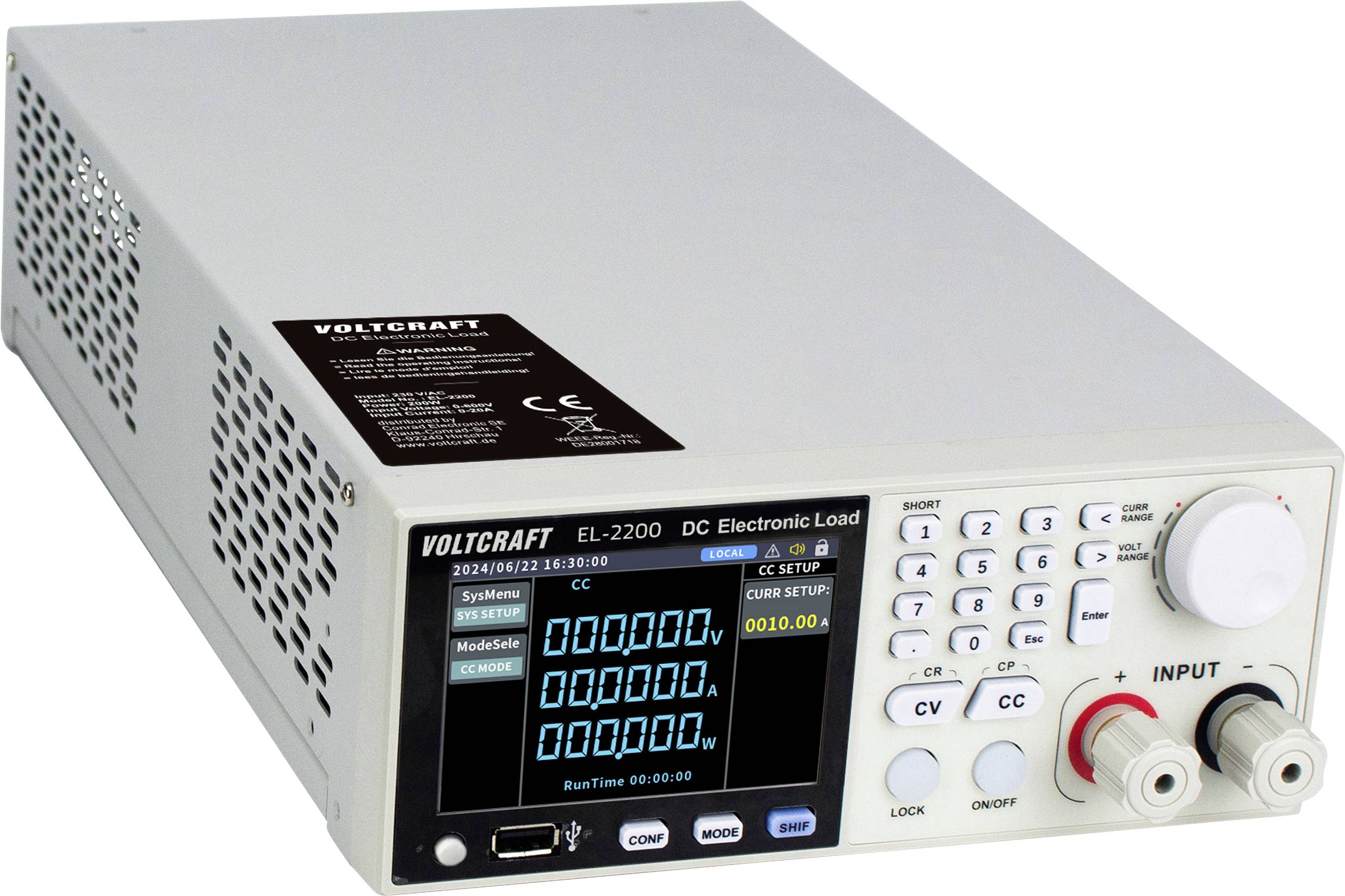

VOLTCRAFT EL-2200 elektronická záťaž 600 V/DC 20 A 200 W
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
43 Ks
Počet
Celkom (524,39 € / kus)
524,39 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Elektronická záťaž DC VOLTCRAFT EL-2200
- Vstupné napätie: 220 V ±10 %
- FREKVENČNÝ ROZSAH: 50/60 Hz
- Vstupný prúd: 0 – 20 A
- Maximálny výkon: 200 W
- Minimálne prevádzkové napätie: 0,8 V, 20 A
- Rozlíšenie: 1 mV, 1 mA
Technické parametre
- Typ
EL-2200
- Vstupné napätie
0-600 V
- Kategória výrobku
elektronická záťaž
- Vstupné napätie (min.)
0 V/DC
- Vstupný prúd pri záťaži (max.)
20 A
- Trvalý výkon na pripojenej záťaži (max.)
200 W
- Rozmer.
(š x v x h) 215 x 88 x 375 mm
- Maximálne napätie na vstupe pri záťaži
600 V/DC
- Hmotnosť
4.2 kg
bez certifikátu
- Vstupy
230 V striedavého prúdu, 50/60 Hz
- Vstupné napätie pri záťaži (min.)
0.8 V/DC
- Vstupný prúd pri záťaži
0 A
- Šírka
215 mm
- V
88 mm
- Hĺbka
375 mm
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 3451222 VOLTCRAFT EL-2200 elektronická záťaž 600 V/DC 20 A 200 W
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3451222 VOLTCRAFT EL-2200 elektronická záťaž 600 V/DC 20 A 200 W
Záručné podmienky
Záručné podmienky 3451222 VOLTCRAFT EL-2200 elektronická záťaž 600 V/DC 20 A 200 W
Na stiahnutie
Na stiahnutie 3451222 VOLTCRAFT EL-2200 elektronická záťaž 600 V/DC 20 A 200 W
Popis
Vysoko presná simulácia zaťaženia pre zdroje energie

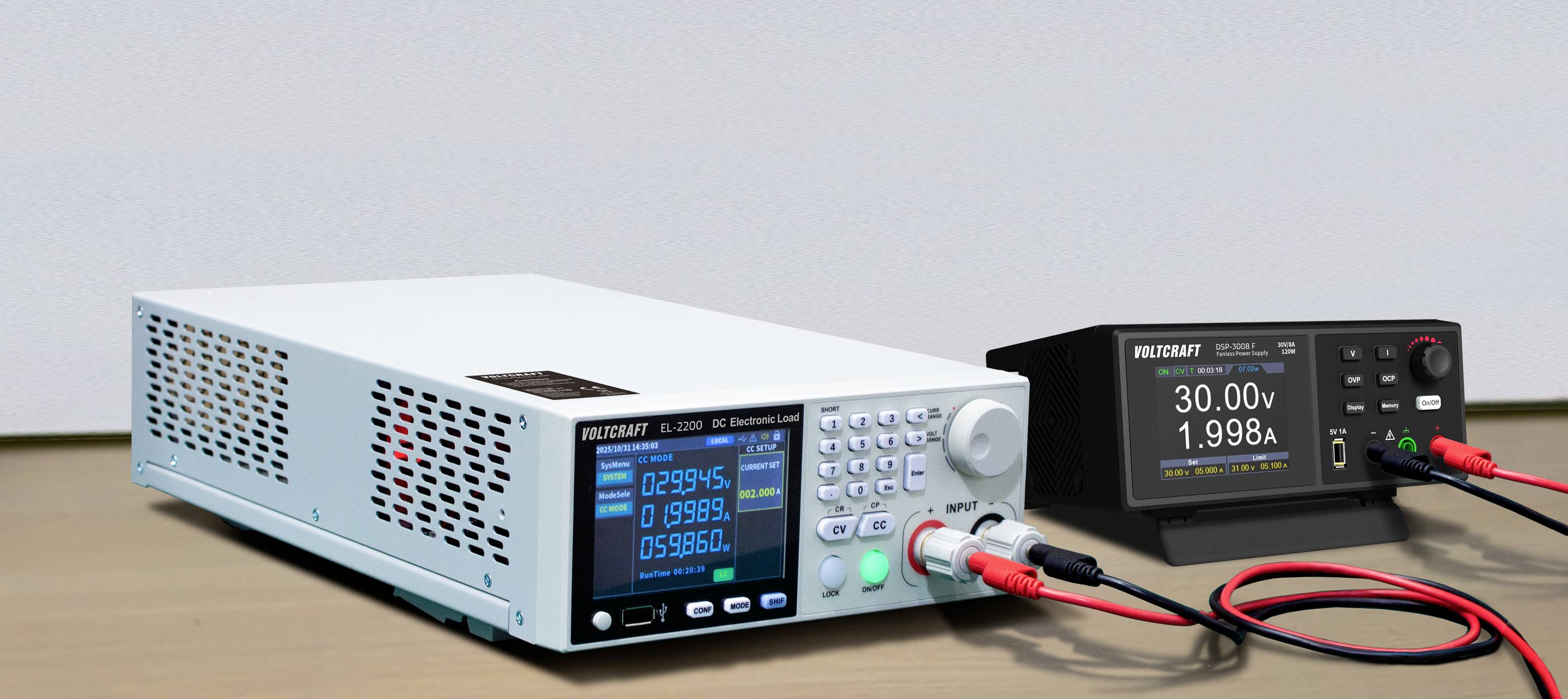

Voltcraft EL-2200 DC sa dá použiť na širokú škálu aplikácií, ako je testovanie zdrojov napájania, nabíjateľných batérií alebo nabíjačiek. Ponúka reguláciu záťaže podľa konštantného prúdu (CC), konštantného napätia (CV), konštantného odporu (CR) a konštantného výkonu (CP). Okrem toho sú integrované funkcie ako dynamické testovanie prúdu až do 10 kHz a diaľková kompenzácia. K dispozícii je 1 výstup, hodnoty zaťaženia sú nastaviteľné až do maximálne 220 V, 20 A a 200 W.
Bezpečná prevádzka
Pre zaistenie bezpečnej prevádzky je Voltcraft EL-2200 DC chránený pred prepätím, preťažením, nadmerným výkonom a prehriatím. Paralelné riadenie podporuje až 10 zariadení a je vhodné aj pre potenciálne energeticky náročné aplikácie.
Pohodlné vyhodnotenie

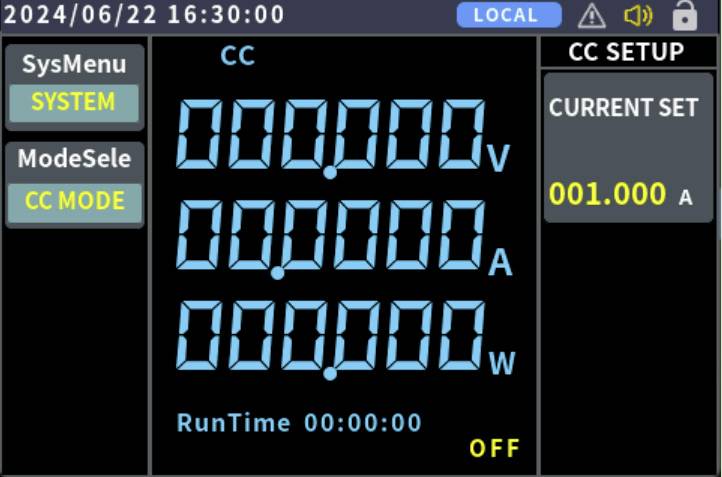

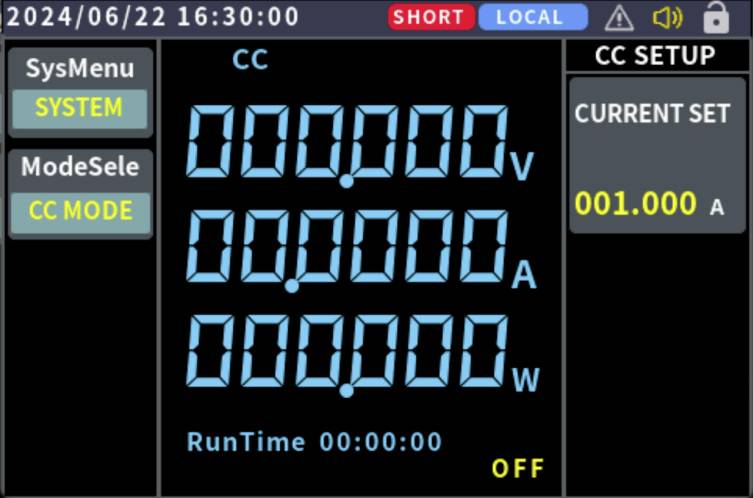

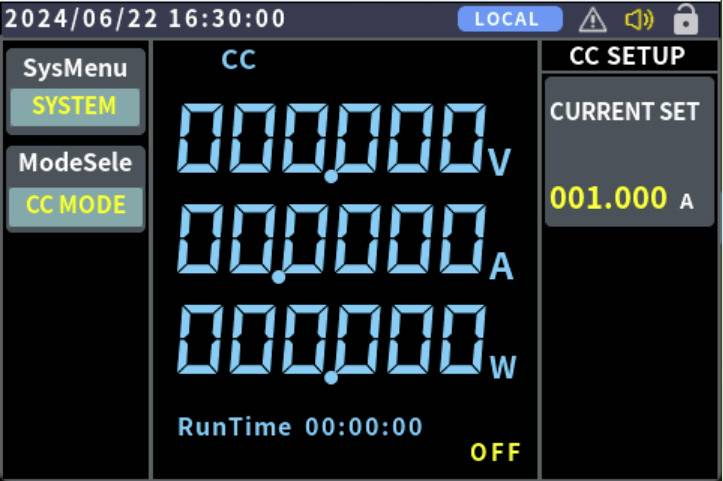

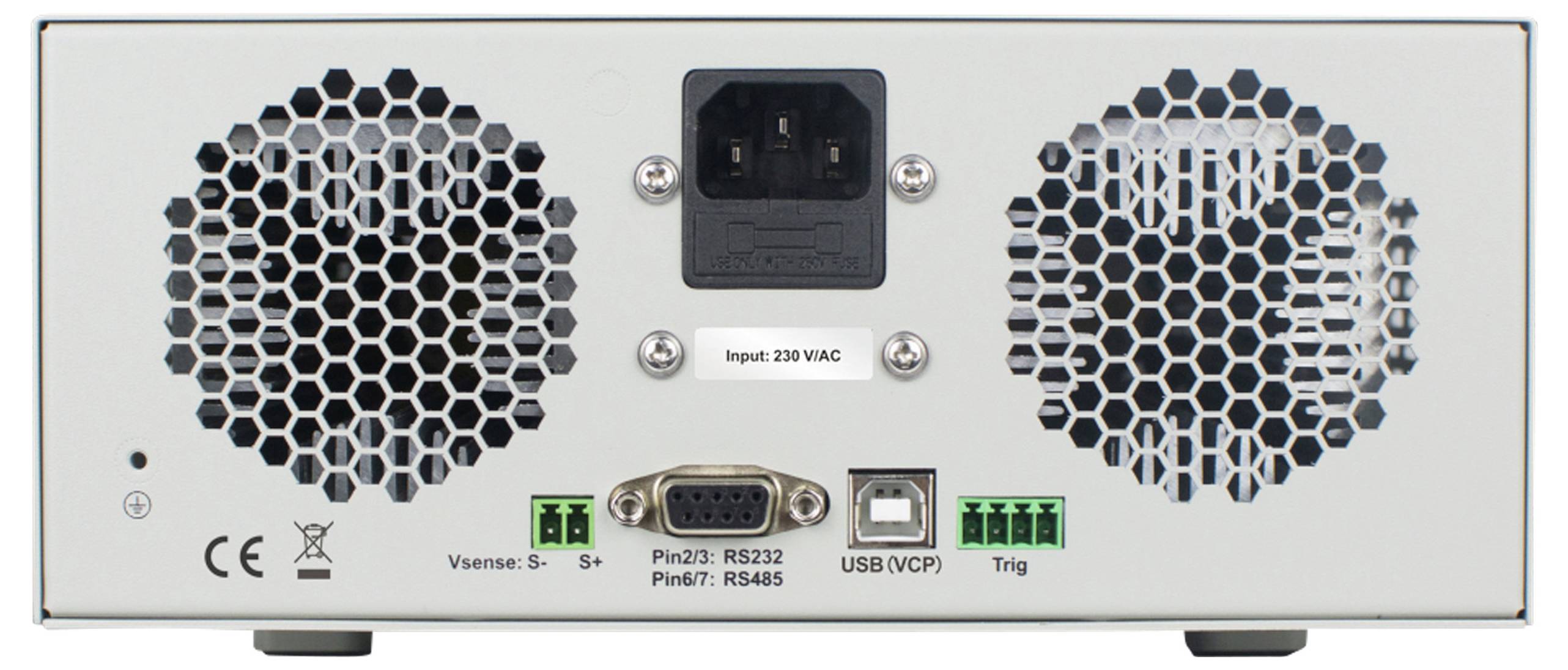

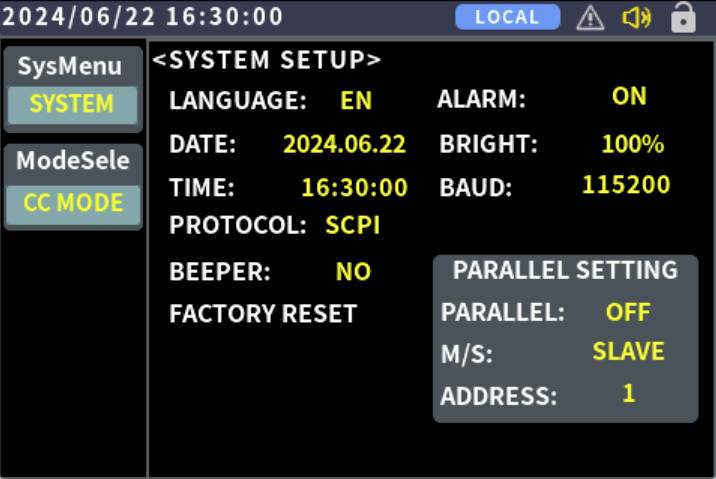

Všetky údaje sa zobrazujú na ľahko čitateľnom 10 cm (3,9 palcovom) farebnom TFT LCD displeji. Okrem toho je k dispozícii port USB a štandardné rozhranie RS232 pre protokoly SCPI.
Montáž a príslušenstvo

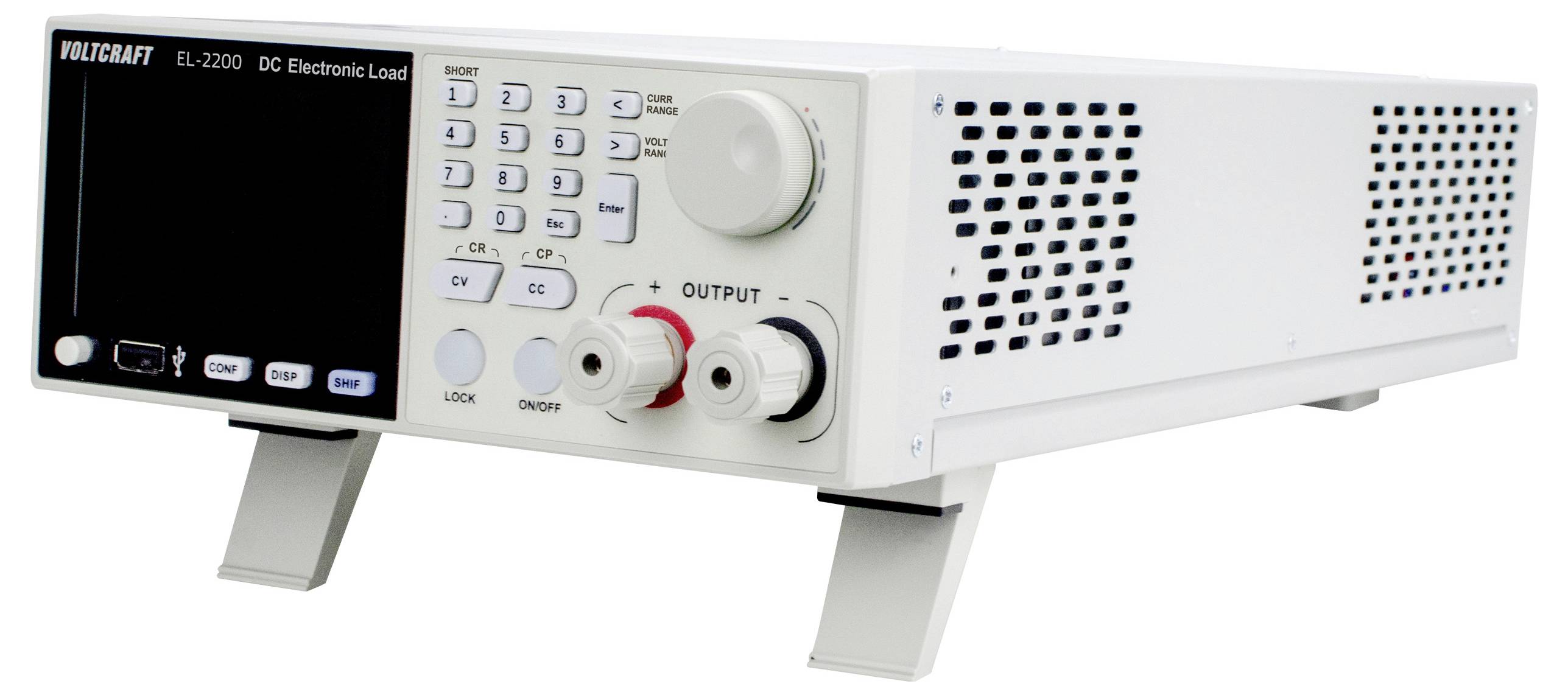

Pre samostatnú prevádzku je Voltcraft EL-2200 DC vybavený výklopnými nožičkami. Pre inštaláciu do racku vyžaduje napájací zdroj dve výškové jednotky s polovičnou šírkou racku. Zariadenie sa dodáva s napájacím káblom, návodom na použitie a kartou bezpečnostných údajov.
Tento text bol preložený strojovo.
Prevedenie
- Štandardný 2U rackový formát s 1/2 dĺžkou, vhodný na montáž do racku
- 10 cm (3,9 palcový) farebný TFT LCD displej

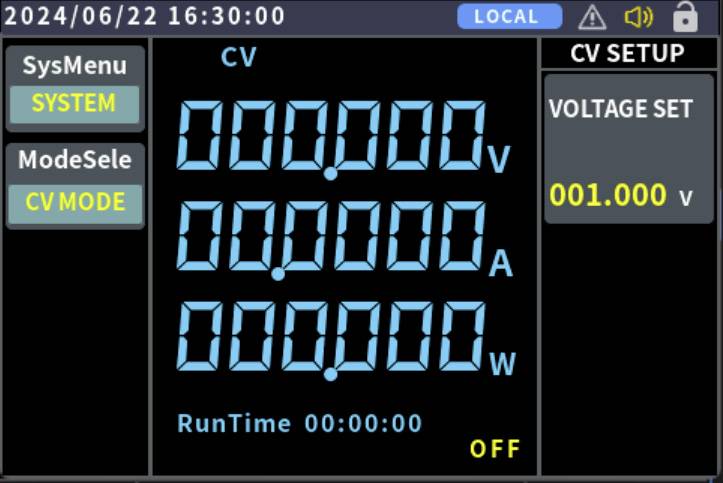

- Štyri funkcie: konštantný prúd (CC), konštantné napätie (CV), konštantný odpor (CR), konštantný výkon (CP)
- Maximálny vstupný výkon: 220 V ±10 %, 20 A, 200 W

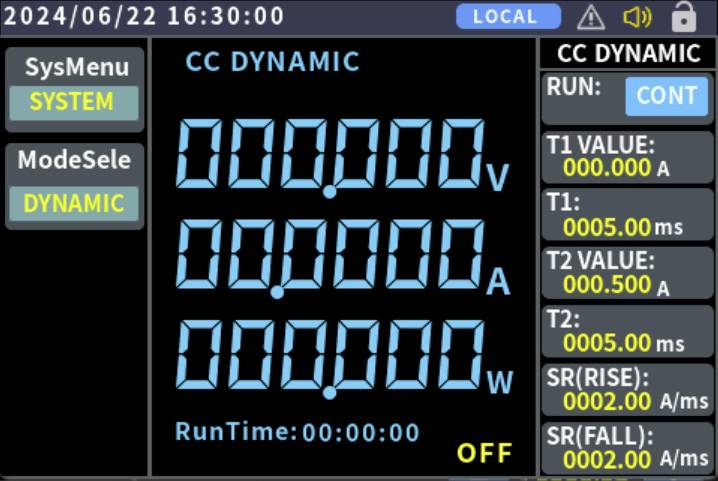

- Dynamické testovanie prúdu do 10 kHz
- Spätná väzba napätia a prúdu s vysokým rozlíšením: 1 mV/0,1 mA
- Vzdialková kompenzácia

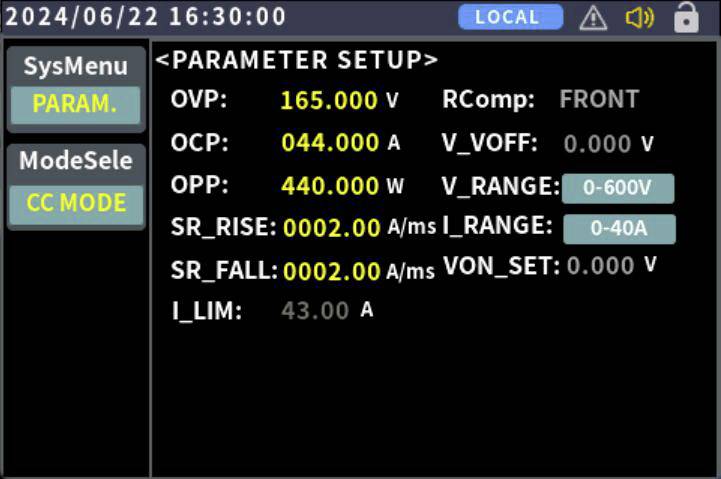

- Viacnásobná ochrana proti: prepätiu, preťaženiu, nadmernému výkonu, prehriatiu atď.
- Štandardné rozhranie RS232, podporuje protokol SCPI
- Paralelné riadenie s podporou až 10 zariadení pre potenciálne výkonnostne náročné aplikácie.

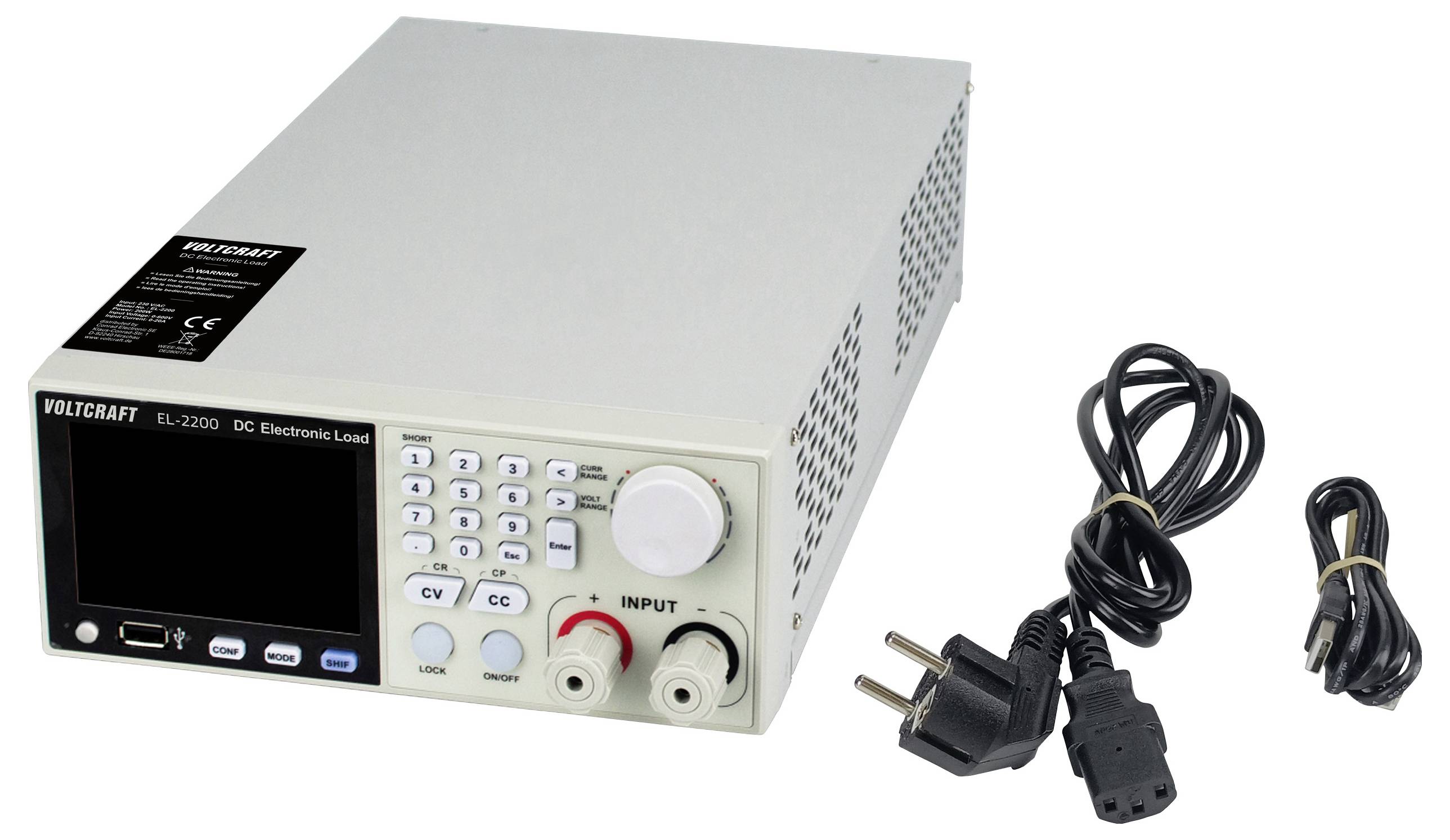

Rozsah dodávky
- Elektronická záťaž
- Sieťový kábel
- USB kábel
- návod na použitie.
- Karta bezpečnostných údajov
