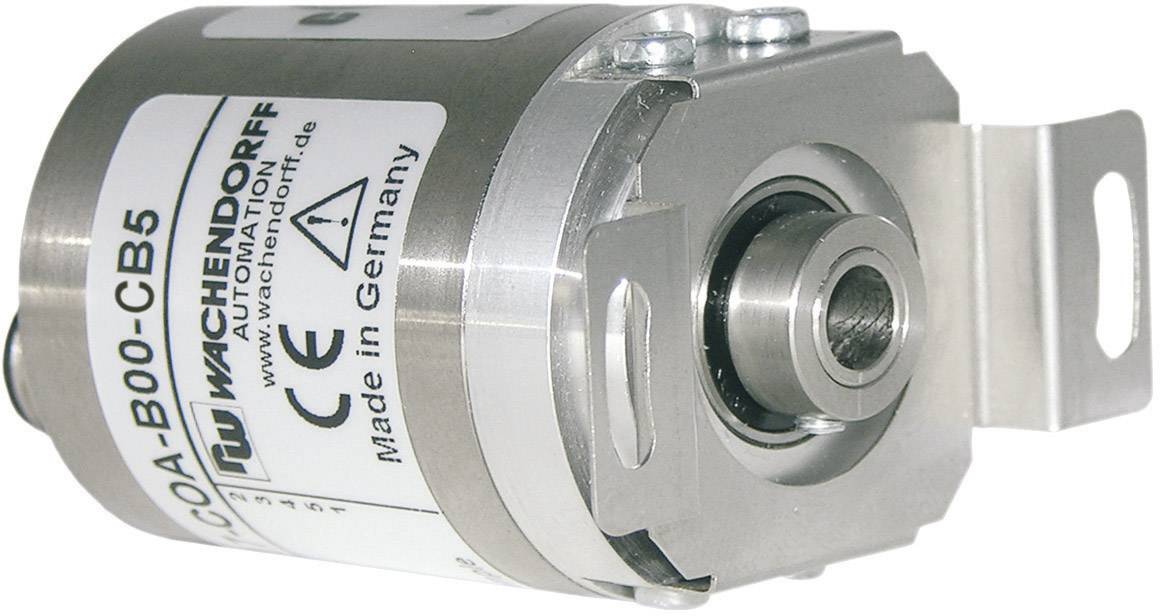

Wachendorff absolútny, Multiturn rotačný snímač 1 ks WDGA-58B-10-1218-CO-A-B-0-0-CB5 magnetické upínacia 58 mm Piece

S vysokým rozlíšením 12-bitového jednootáčkového a 12-bitového + 18-bitového viacotáčkového ovládania sa séria WDGA ideálne hodí pre aplikácie, v ktorých je okrem mechanickej odolnosti dôležitá aj vysoká presnosť merania. Rozhranie poskytuje pre vyhodnotenie úplnú hodnotu polohy, ktorá pozostáva z kombinácie polohy s jedným otočením a zodpovedajúcej polohy s viacerými otáčkami na základe počtu otáčok. Napriek enormnému rozlíšeniu nevyžaduje bezúdržbový rotačný kódovač prevodovku ani záložnú batériu. To zaručuje dlhú životnosť mechaniky a chráni životné prostredie. Vďaka extrémne vysokému zaťaženiu ložiska až do 220 N radiálne a 120 N axiálne bude pracovať spoľahlivo a presne po celé roky.

Absolútne rotačné kódovacie zariadenia WDGA sú vybavené dvojfarebnou LED (červená / zelená). Prostredníctvom diferencovaných farebných zmien a
Rôzne frekvencie blikania je možné prečítať priamo z LED, dôležité stavové signály. Takto z. Napríklad absolútny rotačný kódovač WDGA možno rýchlo a ľahko integrovať do existujúcej topológie zbernice CAN.

Funkčný princíp technológie EnDra®:
Rotačné kódovacie zariadenia WDGA nevyžadujú mechanické zariadenie na zaznamenávanie počtu otáčok a smeru otáčania. Namiesto toho sa otáčky určujú pomocou energetického drôtu (EnDra). Permanentný magnet akumuluje vo vodiči toľko energie, že informácia „rotácia“ a „smer otáčania“ sa prenáša na vyhodnocovaciu elektroniku v definovanej polohe. Externý zdroj napájania, napr. B. batéria na to nie je potrebná. To znamená, že patentovaný systém funguje absolútne nezávisle.

Tento text bol preložený strojovo.
