Name: Weidmüller 1221200000 konektorová vložka, zásuvka RockStar® HDC HE 24 + PE skrutkovací 1 ks
Brand: Weidmüller
SKU: 201687
Availability: BackOrder

Dvojradový elektrický konektor s očíslovanými svorkami a pántmi na upevnenie.

Kategória výrobku

konektorová vložka, zásuvka

Pripojenie

skrutkovací

Rad

RockStar® HDC HE

Vlastnosti

sa zliatinou medi

Počet kontaktov

24 + PE

Datasheety: (PDF)

Doručenie: St 21. 10.

5 Ks

Zobraziť alternatívy

Počet

Celkom (26,99 € / kus)

26,99 €

s DPH

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Vložka do zásuvky

HDC HE 24 FS 25-48

Technické parametre

Čistá hmotnosť: 138 g
Limitná teplota: -40 ° C ... 125 °C
Izolačný odpor: 1010 Ω
Stupeň znečistenia: 3
Šírka: 34 mm
výška 35,2 mm
Hĺbka: 111 mm
Výška zásuvky: 35,2 mm
Dĺžka základne: 111 mm
Veľkosť: 8
Séria: HE
Menovité napätie (DIN EN 61984): 500 V
Menovité napätie podľa UL / CSA: 600 V AC / DC
Menovité impulzné napätie (DIN EN 61984): 6 kV
Menovitý prúd (DIN EN 61984): 16 A
Trieda horľavosti podľa UL 94: V-0
Objemový odpor: ≤ 2 mΩ
Izolačný materiál: PC vystužené sklenenými vláknami (uvedené v UL a vhodné na koľajnice)
Skupina izolačných materiálov: IIIa
Párovacie cykly Ag: ≥ 500
Typ pripojenia PE: skrutkové spojenie
Prierez vodiča AWG (PE), max.: AWG 12
Prierez vodičov AWG (PE), min.: AWG 20
Odizolovacia dĺžka menovitého pripojenia: 9 mm
Dĺžka odizolovania Pripojenie PE: 10 mm
Uťahovací moment max. Pripojenie PE: 1,5 Nm
Uťahovací moment min. Pripojenie PE: 1,2 Nm
Upevňovacia skrutka: M 4
Krížové zahĺbenie čepele: Gr. PH1
Slot pre veľkosť čepele (pripojenie PE): SD 0,8 x 4,0
Povrch: striebro pasivovaný
Materiál: zliatina medi
Slot pre veľkosť čepele (skrutkové spojenie): SD 0,6 x 3,5

Kategória výrobku: konektorová vložka, zásuvka

Rad: RockStar® HDC HE

Vlastnosti: sa zliatinou medi

Pripojenie: skrutkovací

Počet kontaktov: 24 + PE

Prierez vodiča (max.): 2.5 mm²

Pólov: 24

Prierez vodiča (min.): 0.5 mm²

Obsah: 1 ks

Počet pólov: áno

: 34

: 35.2 mm

: 111 mm

: 500 V

: 24

: Bus

: -40-125 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: 0.5-2.5 mm²

: 2.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: ÁNO

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Pripojenie

Kategória výrobku

Weidmüller 1018950000 vložka pinového konektora RockStar® HDC HEE 32 + PE krimpované 1 ks

Objednávacie číslo:195680

Doručenie: St 21. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

26,99 €^*

Weidmüller 1018960000 konektorová vložka, zásuvka RockStar® HDC HEE 32 + PE krimpované 1 ks

Objednávacie číslo:195681

Doručenie: St 21. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

26,99 €^*

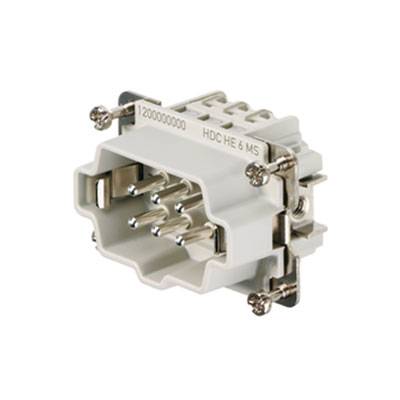

Weidmüller 1200000000 vložka pinového konektora RockStar® HDC HE 6 + PE skrutkovací 1 ks

Objednávacie číslo:201467

Doručenie: Ut 22. 12. 2026

Conrad Electronic

skrutkovací

vložka pinového konektora

Min.: 60

Násobky: 1

16,99 €^*

Weidmüller 1200200000 konektorová vložka, zásuvka RockStar® HDC HE 6 + PE skrutkovací 1 ks

Objednávacie číslo:201485

Doručenie: St 21. 10.

5 KsConrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

15,99 €^*

Weidmüller 1200400000 vložka pinového konektora RockStar® HDC HE 6 + PE krimpované 1 ks

Objednávacie číslo:201504

Doručenie: St 21. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektora

Min.: 1

Násobky: 1

13,99 €^*

Weidmüller 1201000000 konektorová vložka, zásuvka RockStar® HDC HE 6 + PE krimpované 1 ks

Objednávacie číslo:201560

Doručenie: St 21. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

13,99 €^*

Weidmüller 1203900000 vložka pinového konektora RockStar® HDC HE 10 + PE skrutkovací 1 ks

Objednávacie číslo:201589

Doručenie: St 14. 10.

21 KsConrad Electronic

skrutkovací

vložka pinového konektora

Min.: 1

Násobky: 1

19,99 €^*

Weidmüller 1204100000 konektorová vložka, zásuvka RockStar® HDC HE 10 + PE skrutkovací 1 ks

Objednávacie číslo:201592

Doručenie: St 14. 10.

13 KsConrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

19,99 €^*

Weidmüller 1204400000 konektorová vložka, zásuvka RockStar® HDC HE 10 + PE krimpované 1 ks

Objednávacie číslo:201598

Doručenie: St 21. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

15,99 €^*

Weidmüller 1207700000 konektorová vložka, zásuvka RockStar® HDC HE 16 + PE skrutkovací 1 ks

Objednávacie číslo:201611

Doručenie: St 21. 10.

5 KsConrad Electronic

skrutkovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

24,99 €^*

Na stiahnutie

Datasheet

Datasheet 201687 Weidmüller 1221200000 konektorová vložka, zásuvka RockStar® HDC HE 24 + PE skrutkovací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 201687 Weidmüller 1221200000 konektorová vložka, zásuvka RockStar® HDC HE 24 + PE skrutkovací 1 ks

Popis

Vložka do zásuvky. Vložka HDC, zásuvka, 500 V, 16 A, počet pólov: 24, skrutkové spojenie, veľkosť: 8. Pri skrutkovom spojení je úroveň pripojenia vodiča navrhnutá ako skrutkový prvok. Všetky skrutkové spojovacie prvky (výnimka: veľkosť 1) sú vybavené ochrannou pružinou drôtu. Počet pólov: 48, menovitý prúd: 16 A, menovité napätie: 500 V, menovité napätie podľa UL / CSA: 600 V AC / DC, skrutkové pripojenie.
