Name: Weidmüller 9512180000 faston rozbočovač Šírka zástrčky: 6.3 mm Hrúbka konektora: 0.8 mm 90 ° čiastočne izolované oranžov
Brand: Weidmüller
SKU: 392671
Availability: BackOrder

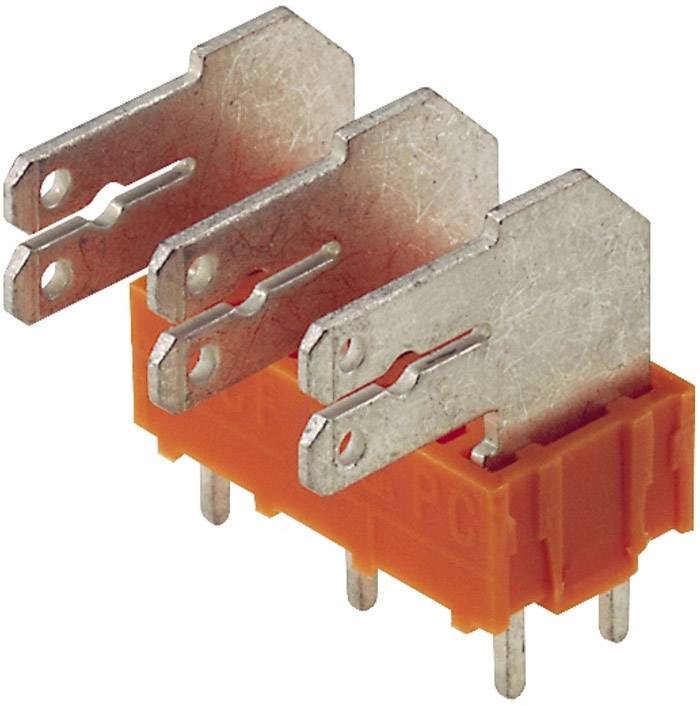

Oranžový konektor s tromi veľkými kovovými kontaktmi usporiadanými vedľa seba. Vhodný pre elektronické obvody.

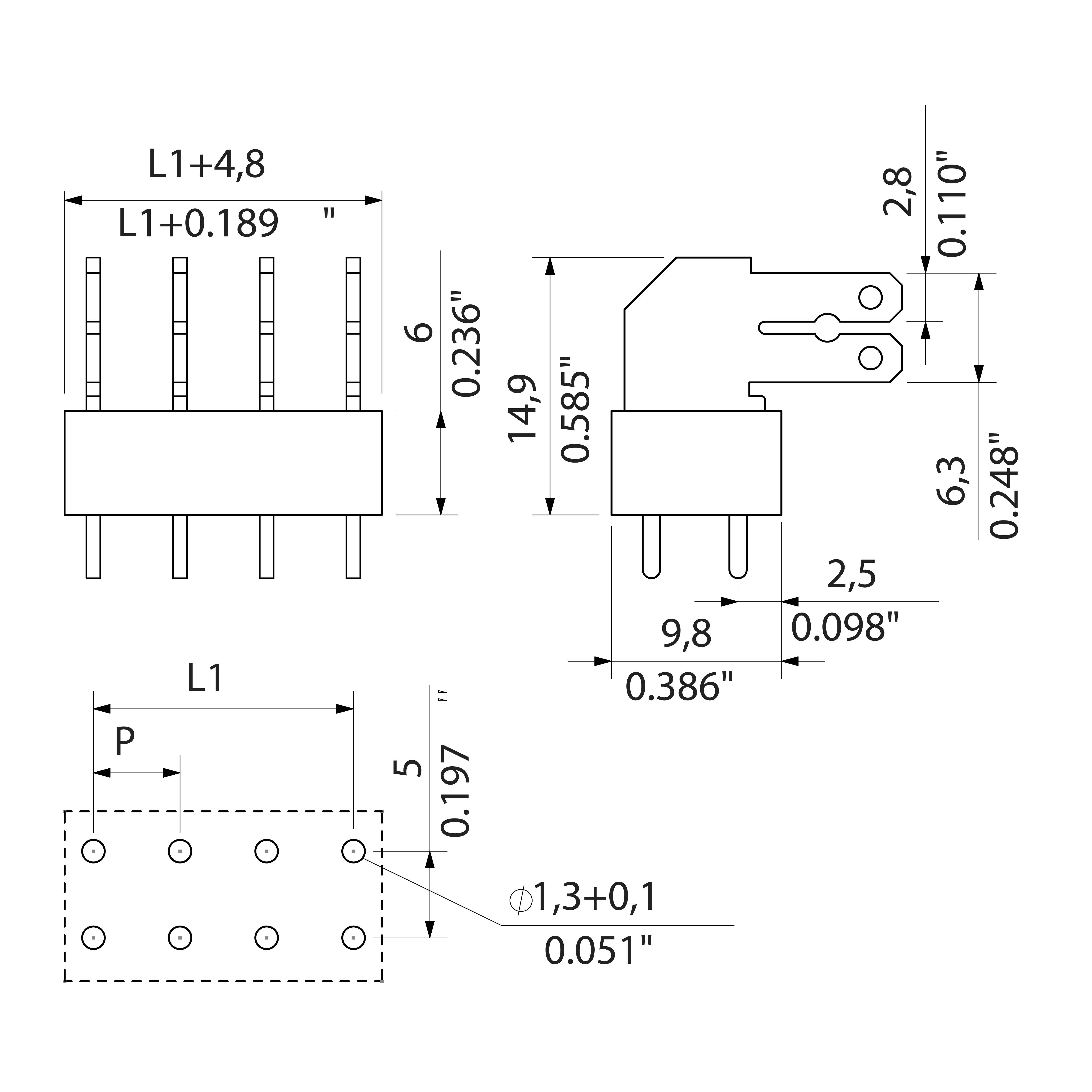

Technický výkres elektrického konektora. Obrázok zobrazuje rozmery v milimetroch a palcoch vrátane šírky, výšky a rozostupu otvorov.

1/2

Ilustračný obrázok

Kategória výrobku

faston rozbočovač

Šírka zástrčky

6.3 mm

Hrúbka konektora

0.8 mm

Typ izolácie

čiastočne izolované

Uhol pripojenia

90 °

Datasheety: (PDF)

Doručenie: Št 12. 11.

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (149,99 € / kus)

149,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Plochý konektor

90 °

Dodatočné informácie:

Technické parametre

Počet spájkovacích pinov na pól: 2
Počet riadkov: 1
Ochrana kontaktov podľa DIN VDE 0470: IP 00
Priemer montážneho otvoru: 1,3 mm
Šírka: 64,8 mm
Objemový odpor: 1,20 mΩ
výška 18,4 mm
Najnižšia výška: 14,9 mm
Izolačný odpor: ≥ 108Ω
Kontaktná plocha: pocínovaná
Stopový odpor (CTI): ≥ 600
Rozmery spájkovacieho kolíka: 0,8 x 1,0 mm
Dĺžka spájkovacieho kolíka: 3,5 mm
Čistá hmotnosť: 11,7 g
Hĺbka: 9,8 mm

Kategória výrobku: faston rozbočovač

Farba: oranžová
strieborná

Šírka zástrčky: 6.3 mm

Hrúbka konektora: 0.8 mm

Podporný obal: nie

Typ izolácie: čiastočne izolované

Uhol pripojenia: 90°

Materiál kontaktu: CuSn

Obsah: 50 ks

Číslo výrobcu: 9512180000

Typ: PCF 7.50/09/90 3.5SN OR BX

Maximálny prierez: 2.50 mm²

Prierez min: 0.20 mm²

Počet plochých konektorov 2,8 mm: 18

Počet plochých konektorov 6,3 mm: 9

Priemyslové balenie: áno

Izolačný materiál: PA

Počet pólov: 9

Rozsah prierezov: 0.20 - 2.50 mm²

RM: 7.5 mm

Spĺňa RoHS: áno

Veľkosť zástrčky: 6.3 x 0.8 mm

Prevádzková teplota: -50 ° C až +100 °C

UKCA: Nie je relevantné
