Name: Weidmüller B2CF 3.50/36/180F SN OR BX konektor do DPS Počet kontaktov 36 Počet riadkov 1 Počet pólov 36 24 ks
Brand: Weidmüller
SKU: 1949358
Availability: BackOrder

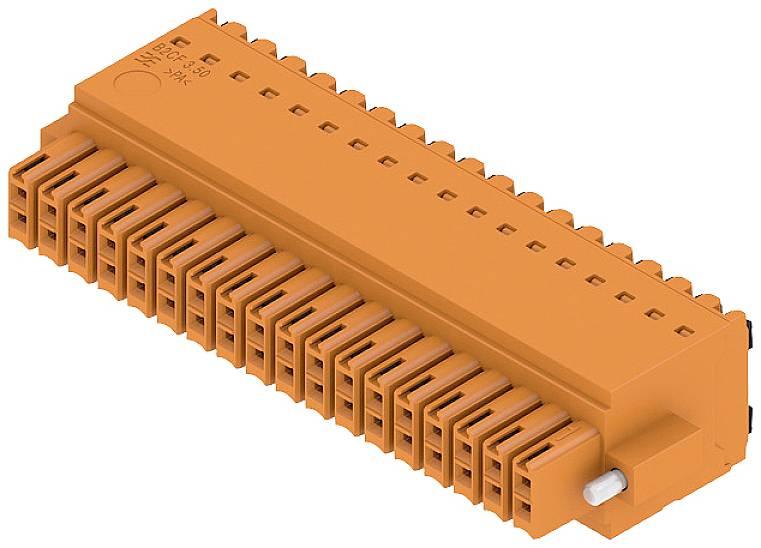

Oranžový konektorový spoj s viacerými pripojovacími možnosťami, obdĺžnikový tvar, po stranách malá biela páka.

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

3.5 mm

Obsah

24 ks

Počet pólov

Datasheety: (PDF)

Doručenie: St 11. 11.

Počet (Veľkosť balenia 24 ks)

Set(y)

Celkom (505,00 € / kus)

505,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Počet pólov 36
Počet riadkov 1
Obsah 24 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 26,25 mm
Izolačný materiál: PA 66 GF 30
Skladovacia teplota: -25 ° C - +55 ° C
Dĺžka odizolovania: 10 mm
Technológia zapojenia drôtu: PUSH IN, pružinové pripojenie
Smer výstupu vodiča: 180 °
Ochrana kontaktu: IP20
Uťahovacia momentová skrutková príruba: 0,2 Nm - 0,25 Nm
Vkladacia sila / pól: 5 N.
Ťažná sila / pól: 5 N.
Krátkodobá prúdová sila: 3 x 1 s pri 80 A.
Farba ovládacích prvkov: čierna
Materiál akčného prvku: PA 66/6
Ovládacia sila ovládacieho prvku: 40 N.

Kategória výrobku: konektor do DPS

Počet kontaktov: 36

Počet pólov: 36

Počet riadkov: 1

Raster (rozteč): 3.5 mm

Menovitý prúd: 9.5 A

Menovitý prúd - filter: 9.5 A

Norma DIN: DIN 5264

Počet kontaktov v rade: 36

Pripojenie: pružinové pripojenie
pružinová svorka

Farba: oranžová

Materiál puzdra: PA

Číslo výrobcu: 1277850000

Obsah: 24 ks

Materiál kontaktu: meď

Šírka: 70 mm

V: 15.2 mm

Max. teplota: +120 °C

Min. teplota: -50 °C

Typ: B2CF 3.50/36/180F SN OR BX

: 26 AWG - 16 AWG

Rozmer.: (š x v) 70 mm x 15.2 mm

Izolačný odpor: 100 MΩ

Ø rozsah zovretia: 0,14 mm² - 1,5 mm²

Finálna úprava kontaktu: pocínované

Rozmery: 70 mm x 15.2 mm x 26.25 mm

Menovité napätie: 300 V

Pólov: 36

Šírka x výška: 1.5 mm²

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

UKCA: Nie je relevantné
