Name: Weidmüller BCF 3.81/16/180LRZE SN OR BX konektor do DPS Počet kontaktov 16 Počet riadkov 1 Počet pólov 16 50 ks
Brand: Weidmüller
SKU: 1949117
Availability: BackOrder

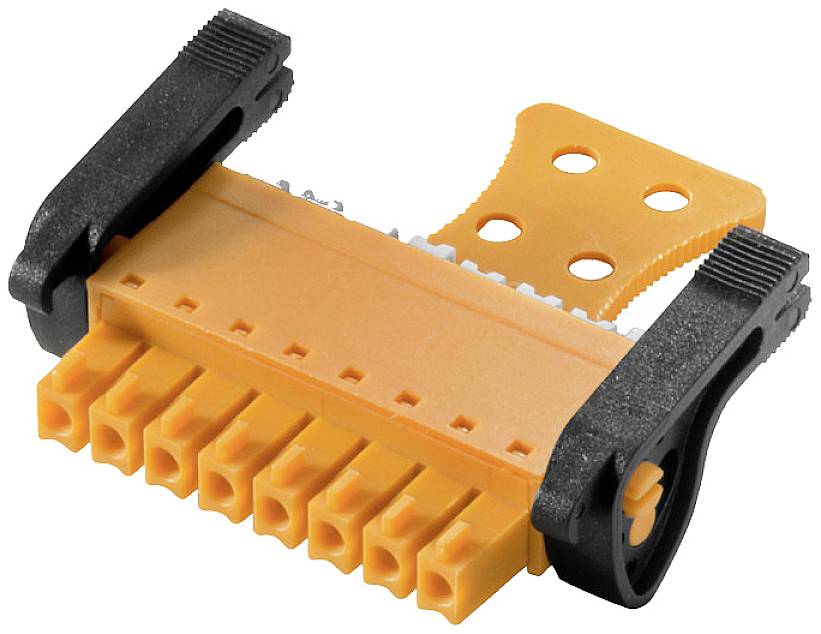

Oranžový konektor s čiernymi svorkami, vhodný pre elektrickú inštaláciu, vo viacpólovom prevedení.

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

3.81 mm

Obsah

50 ks

Počet pólov

Datasheety: (PDF)

Doručenie: Št 10. 12. 2026

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (629,00 € / kus)

629,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Počet pólov 16
Počet riadkov 1
Obsah 50 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 34,6 mm
Izolačný materiál: PA 66 GF 30
Skladovacia teplota: -25 ° C - +55 ° C
Dĺžka odizolovania: 9 mm
Technológia pripojenia drôtu: PUSH IN, pripojenie ťažnou pružinou
Smer výstupu vodiča: 180 °
Ochrana kontaktu: IP20
Vkladacia sila / pól: 8 N.
Ťažná sila / pól: 7 N.
Krátkodobá prúdová sila: 3 x 1 s pri 76 A.
Farba ovládacích prvkov: biela
Materiál akčného prvku: PPA GF
Rozchod zástrčky: 2,4 mm x 1,5 mm, 1,9 mm
Ovládacia sila ovládacieho prvku: 40 N.

Kategória výrobku: konektor do DPS

Počet kontaktov: 16

Počet pólov: 16

Počet riadkov: 1

Raster (rozteč): 3.81 mm

Menovitý prúd: 11 A

Menovitý prúd - filter: 11 A

Norma DIN: DIN 5264

Počet kontaktov v rade: 16

Pripojenie: pružinové pripojenie
pružinová svorka

Farba: oranžová

Materiál puzdra: PA

Číslo výrobcu: 2442940000

Obsah: 50 ks

Materiál kontaktu: meď

Šírka: 71.55 mm

V: 15.09 mm

Max. teplota: +120 °C

Min. teplota: -50 °C

Typ: BCF 3.81/16/180LRZE SN OR BX

: 26 AWG - 16 AWG

Rozmer.: (š x v) 71.55 mm x 15.09 mm

Priechodné odpor: 5 mΩ

Izolačný odpor: 100 MΩ

Ø rozsah zovretia: 0,14 mm² - 1,5 mm²

Finálna úprava kontaktu: pocínované

Rozmery: 71.55 mm x 15.09 mm x 34.6 mm

Menovité napätie: 300 V

Pólov: 16

Šírka x výška: 1 mm²

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

UKCA: Nie je relevantné
