Name: Weidmüller BL 3.50/24/180F SN OR BX dutinková lišta Počet kontaktov 24 Počet riadkov 1 Počet pólov 24 18 ks
Brand: Weidmüller
SKU: 1765654
Availability: BackOrder

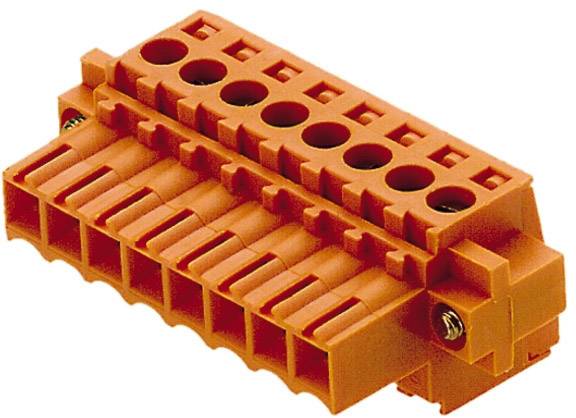

Oranžová svorkovnica s viacerými pripojovacími miestami. Slúži na prepojenie elektrických vodičov v elektrických zostavu.

Ilustračný obrázok

Kategória výrobku

dutinková lišta

Počet kontaktov

Raster (rozteč)

3.5 mm

Obsah

18 ks

Počet pólov

Datasheety: (PDF)

Doručenie: Pi 27. 11.

Počet (Veľkosť balenia 18 ks)

Set(y)

Celkom (285,00 € / kus)

285,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konektor DPS, príruba, 3,50 mm, počet pólov: 24, pocínovaný, oranžový, krabica

Počet pólov 24
Počet riadkov 1
Obsah 18 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 18,5 mm
Izolačný materiál: PBT
Skladovacia teplota: -25 ° C - +55 ° C
Dĺžka odizolovania: 6 mm
Uťahovací moment: 0,2 Nm - 0,25 Nm
Upínacia skrutka: M2
Technológia spojenia vodiča: pripojenie napínacieho strmeňa
Smer výstupu vodiča: 180 °
Ochrana kontaktu: IP20
Uťahovacia momentová skrutková príruba: 0,15 Nm - 0,2 Nm
Vkladacia sila / pól: 7 N.
Ťažná sila / pól: 5 N.
Krátkodobá prúdová sila: 3 x 1 s pri 100 A.
Rozchod zástrčky: 2,4 mm x 1,5 mm

Kategória výrobku: dutinková lišta

Počet kontaktov: 24

Počet pólov: 24

Počet riadkov: 1

Raster (rozteč): 3.5 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Norma DIN: DIN 5264

Počet kontaktov v rade: 24

Pripojenie: skrutkovací
zástrčka

Farba: oranžová

Materiál puzdra: PA

Číslo výrobcu: 1620830000

Obsah: 18 ks

Materiál kontaktu: meď

Šírka: 91 mm

V: 13 mm

Max. teplota: +100 °C

Min. teplota: -50 °C

Typ: BL 3.50/24/180F SN OR BX

: 28 AWG - 14 AWG

Rozmer.: (š x v) 91 mm x 13 mm

Priechodné odpor: 5 mΩ

Izolačný odpor: 100 MΩ

Ø rozsah zovretia: 0,08 mm² - 1,5 mm²

Finálna úprava kontaktu: pocínované

Rozmery: 91 mm x 13 mm x 18.5 mm

Menovité napätie: 300 V

Pólov: 24

Šírka x výška: 1.5 mm²

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Obsah

Počet kontaktov

Raster (rozteč)

Weidmüller B2L 3.50/16/180FQV8 SN BK BX PRT dutinková lišta Počet kontaktov 16 Počet riadkov 1 Počet pólov 16 486 ks

Objednávacie číslo:1765925

Doručenie: Ut 5. 1. 2027

Conrad Electronic

7 A

486 ks

3.5 mm

Min.: 1

Násobky: 1

10 669,00 €^*

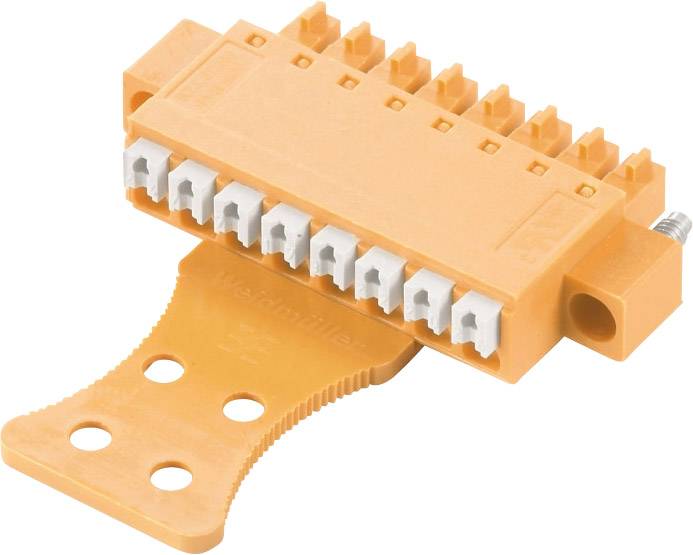

Weidmüller BCF 3.81/06/180FZE SN BK BX dutinková lišta Počet kontaktov 6 Počet riadkov 1 Počet pólov 6 50 ks

Objednávacie číslo:1766209

Doručenie: Pi 11. 12. 2026

Conrad Electronic

11 A

50 ks

3.81 mm

Min.: 1

Násobky: 1

265,00 €^*

Weidmüller BCF 3.81/12/180FZE SN BK BX dutinková lišta Počet kontaktov 12 Počet riadkov 1 Počet pólov 12 50 ks

Objednávacie číslo:1765989

Doručenie: Pi 11. 12. 2026

Conrad Electronic

11 A

50 ks

3.81 mm

Min.: 1

Násobky: 1

505,00 €^*

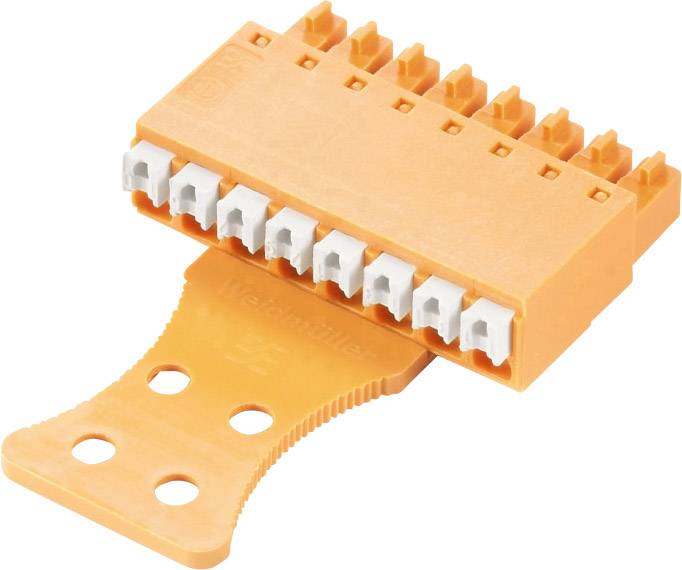

Weidmüller BCF 3.81/12/180ZE SN BK BX dutinková lišta Počet kontaktov 12 Počet riadkov 1 Počet pólov 12 50 ks

Objednávacie číslo:1766210

Doručenie: Pi 11. 12. 2026

Conrad Electronic

11 A

50 ks

3.81 mm

Min.: 1

Násobky: 1

495,00 €^*

Weidmüller BCF 3.81/16/180FZE SN BK BX dutinková lišta Počet kontaktov 16 Počet riadkov 1 Počet pólov 16 50 ks

Objednávacie číslo:1765990

Doručenie: Pi 11. 12. 2026

Conrad Electronic

11 A

50 ks

3.81 mm

Min.: 1

Násobky: 1

629,00 €^*

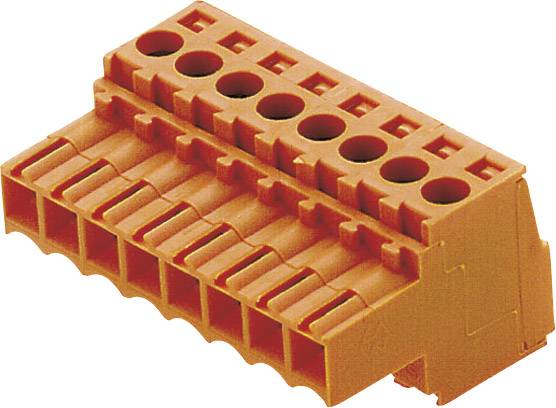

Weidmüller BL 3.50/02/180 SN BK BX dutinková lišta Počet kontaktov 2 Počet riadkov 1 Počet pólov 2 264 ks
