Name: Weidmüller konektor do DPS BC/SC Počet pólov 30 Raster (rozteč): 3.81 mm 1974470000 20 ks
Brand: Weidmüller
SKU: 390146
Availability: BackOrder

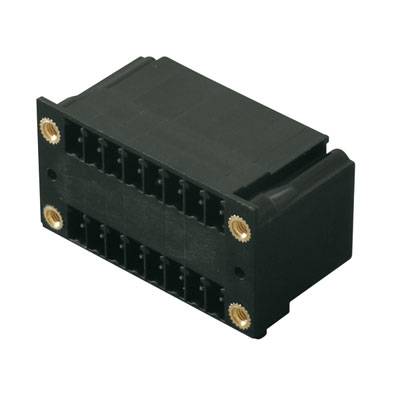

Čierny obdĺžnikový elektrický konektor s viacerými radmi pripájacích pinov.

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet riadkov

Rad

BC/SC

Raster (rozteč)

3.81 mm

Datasheety: (PDF)

Doručenie: Pi 18. 12. 2026

Počet (Veľkosť balenia 20 ks)

Set(y)

Celkom (265,00 € / kus)

265,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 20 ks
Počet riadkov: 2
Počet pólov: 30

Dodatočné informácie:

Technické parametre

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet riadkov: 2

Typ zapojenia konektora: wire to board

Rad: BC/SC

Vlastnosti: so skrutkovým uzáverom

Raster (rozteč): 3.81 mm

Počet kontaktov v rade: 15

Počet pólov: 30

Šírka: 67.54 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 20 ks

Rozmer.: (d x š x v) 21.90 x 67.54 x 25.90 mm

Pripojenie: tlačené

Materiál puzdra: LCP GF

Číslo výrobcu: 1974470000

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi, pozinkovaná

Menovité napätie: 300 V

V: 25.90 mm

Dĺžka: 21.90 mm

Spĺňa RoHS: áno

Smer zástrčky: vodorovne k DPS

Typ: SCD-THR 3.81/30/90F 3.2SN BK BX

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 390146 Weidmüller konektor do DPS BC/SC Počet pólov 30 Raster (rozteč): 3.81 mm 1974470000 20 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 390146 Weidmüller konektor do DPS BC/SC Počet pólov 30 Raster (rozteč): 3.81 mm 1974470000 20 ks

Popis

Konektor PCB. Kolíková hlavička, príruba, spájkovacia spojka pretavenia, 3,81 mm, počet pólov: 30, 90 °, dĺžka spájkovacieho kolíka: 3,2 mm, pocínovaný, čierny, krabica. Dvojúrovňový kolíkový konektor SCD-THR odolný voči vysokým teplotám pre proces spájkovania pretavením. Použitie dvoch rozhraní v tej istej oblasti a v jednej operácii. Smer výstupu: 90 ° (ležiaci). Pripojenie v jednej úrovni a prístup na predný panel. Priestor pre označovanie a kódovanie. Balenie v krabici. Konektory Weidmüller s rozstupom 3,81 mm (0,15 palca) sú kompatibilné s bežnými konektormi a ponúkajú priestor pre tlač a kódovanie. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).

Tento text bol preložený strojovo.
