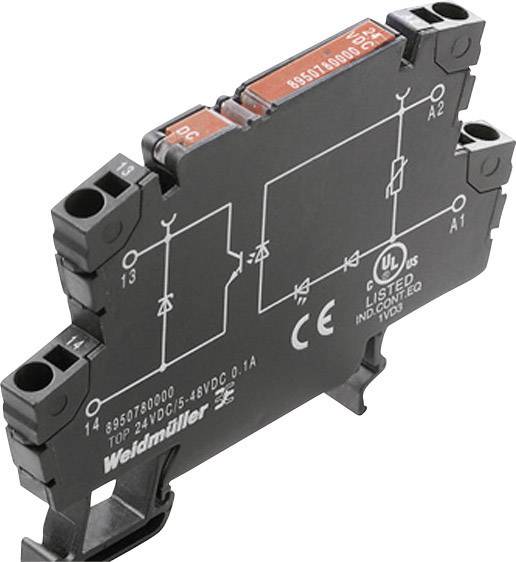

Ilustračný obrázok
Ilustračný obrázok
Weidmüller Opto väzobné relé 1254880000-1 4 A Spínacie napätie (max.): 33 V/DC 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
Opto väzobné relé
Riadiace napätie (min.)
24 V/DC
Riadiace napätie (max.)
24 V/DC
Spínacie napätie (max.)
33 V/DC
Datasheety: (PDF)
31 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
28,45 €
3
4% = 1,24 €
27,21 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (28,45 € / kus)
28,45 €
bez DPH.
Technické parametre
- Skladovacia teplota, max.: 80 °C
- Skladovacia teplota, min.: -40 °C
- Stavový displej: LED zelená
- Oneskorenie zapnutia:< 12 ms
- Oneskorenie vypnutia:< 14 ms
- Pokles napätia pri max. zaťažení: 90 mV
- Unikajúci prúd:< 10 uA
- Odolnosť proti skratu: Nie
- Farba: Čierna
- Menovité napätie: 300V
- Kategória prepätia: III
- Strana ovládania plazivej a svetlej vzdialenosti - strana nákladu:> 3 mm
- Odolné impulzné napätie: 4 kV (1,2/50 µs)
- Vlhkosť: 5...95% rel. Vlhkosť, Tu = 40 °C, bez kondenzácie
- MTTF: 1 188 rokov
- Napätie zapnutia/vypnutia: 16,8V/6V DC
- Ochranný obvod: Varistor, ochrana proti prepólovaniu
- Kategória zaťaženia: DC1
- Ochranný obvod na strane záťaže: varistor
- Montážna lišta: TS 35
- Trieda horľavosti podľa UL 94: V-0
- Stupeň znečistenia: 2
- Strana kontroly dielektrickej pevnosti - strana záťaže: 1,2 kVeff / 1 min
- Menovitá dĺžka odizolovania: 10 mm
- Upínacia plocha, menovité pripojenie: 1,5 mm²
- Upínacia plocha, min.: 0,5 mm²
- Upínacia plocha, max.: 2,5 mm²
- Prierez pripojenia vodiča AWG, min.: AWG 20
- Prierez pripojenia vodiča AWG, max.: AWG 14
- Prierez pripojenia vodiča, plný, min.: 0,5 mm²
- Prierez pripojenia vodiča, plný, max.: 1,5 mm²
- Prierez pripojenia vodiča, jemný drôt, min.: 0,5 mm²
- Prierez pripojenia vodiča, jemný drôt, max.: 1,5 mm²
- Prierez pripojenia vodiča, jemný drôt, min (AWG): AWG 20
- Prierez pripojenia vodiča, jemný drôt, max (AWG): AWG 14
- Prierez pripojenia vodiča, jemne lankový AEH s plastovou manžetou DIN 46228/4, min.: 0,5 mm²
- Prierez pripojenia vodiča, jemne lankový AEH s plastovou manžetou DIN 46228/4, max.: 1,5 mm²
- Prierez pripojenia vodiča, jemný drôt, AEH (DIN 46228-1), min.: 0,5 mm²
- Prierez pripojenia vodiča, jemný drôt, AEH (DIN 46228-1), max.: 1,5 mm²
- Veľkosť čepele: 0,6 x 3,5 mm
- Max. frekvencia spínania (jednosmerné riadiace napätie): 10 Hz
- Druh obalu
Piece
- Kategória výrobku
Opto väzobné relé
- Typ
TOP 24VDC/24VDC 4A
- Pripojenie
pružinové pripojenie
- Riadiace napätie (min.)
24 V/DC
- Riadiace napätie (max.)
24 V/DC
- Rozsah riadiaceho napätia
24 - 24 V/DC
- Riadiace prúd (max.)
7 mA
- Spínacie napätie (min.)
3 V/DC
- Spínacie napätie (max.)
33 V/DC
- Zaťažovací prúd
4 A
- Max. spínací výkon
170 mW
- Výstupné napätie (max.)
33 V/DC
- Výstupný prúd (max.)
4 A
- Typ kontaktu
1 spínací
- Min. teplota
-20 °C
- Max. teplota
+60 °C
IP20
- Šírka
6.1 mm
- V
79.4 mm
- Hĺbka
55 mm
- Hmotnosť
19.5 g
- Konštantný prúd (max.)
4 A
- Obsah
1 ks
- Prevádzková teplota
-40 až +100 °C
Na stiahnutie
Datasheet
Datasheet 506829 Weidmüller Opto väzobné relé 1254880000-1 4 A Spínacie napätie (max.): 33 V/DC 1 ks
