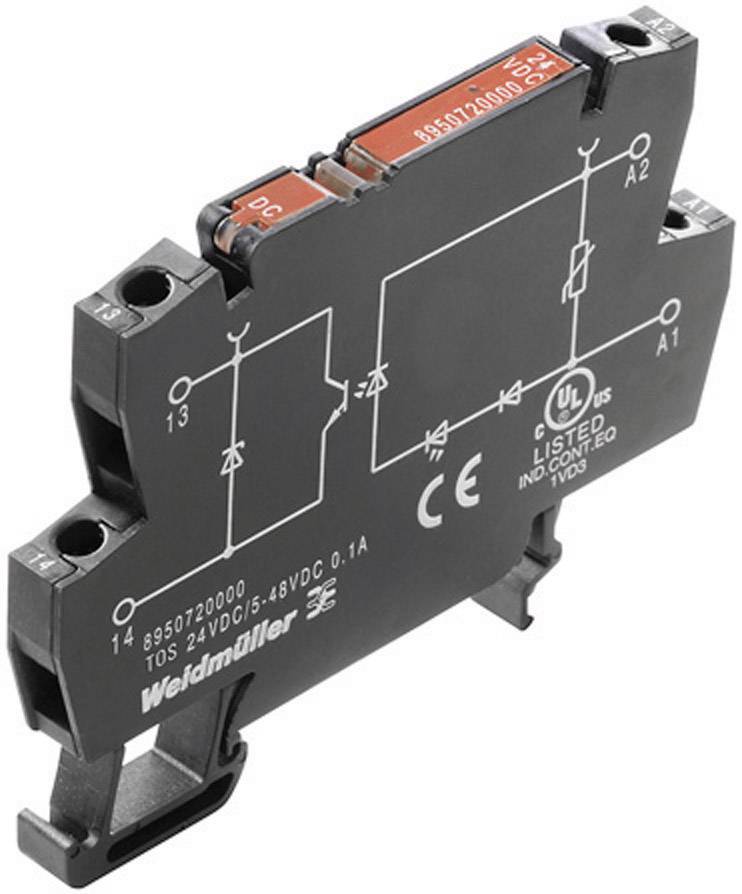

Weidmüller Opto väzobné relé 8950720000-1 0.1 A Spínacie napätie (max.): 48 V/DC 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Opto väzobné relé
Riadiace napätie (min.)
24 V/DC
Riadiace napätie (max.)
24 V/DC
Spínacie napätie (max.)
48 V/DC
Zaťažovací prúd
0.1 A
Datasheety: (PDF)
137 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
16,25 €
3
5% = 0,80 €
15,45 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (16,25 € / kus)
16,25 €
bez DPH.
Technické parametre
- Teplota pri skladovaní, max .: 80 ° C Teplota pri skladovaní, min .: -40 ° C Zobrazenie stavu: LED zelená oneskorenie zapnutia:<13 µs oneskorenie vypnutia:<42 µs pokles napätia pri max. Naložiť:Impulzné napätie 3 mm: 4 kV (1,2 / 50 µs) vlhkosť: 5 ... 95% rel. Vlhkosť, Tu = 40 ° C, bez kondenzácie MTTF: 2 500 rokov zap./vyp. Napätie: 19,2 V / 6 V DC ochranný obvod: varistor, ochrana proti prepólovaniu kategória záťaže: DC1 min. Spínací prúd: 100 µA strana zaťaženia ochranného obvodu: montážna lišta s voľnobežnými diódami: TS 35 trieda horľavosti podľa UL 94: Stupeň znečistenia V-0: 2 strana na kontrolu dielektrickej pevnosti - strana zaťaženia: 1,2 kVeff / 1 min. min .: 0,5 mm² rozsah upnutia, max .: 4 mm² prierez vodiča AWG, min .: prierez vodiča AWG 20 AWG, max: prierez vodiča AWG 12, plný, min .: 0,5 mm² prierez vodiča, jeden vodič, max .: 4 mm² Prierez vodiča, jemne prameňovaný, min .: 0,5 mm² Prierez vodiča, jemne prameňovaný, max .: 2,5 mm² Prierez vodiča, jemne prameňovaný, min. (AWG): prierez vodiča AWG 20, jemne prameňovaný, max. (AWG): prierez vodiča AWG 12, jemne prameň AEH s plastovým golierom DIN 46228/4, min .: 0,5 mm² prierez vodiča, jemne prameň AEH s plastovým golierom DIN 46228/4, max .: 1,5 mm² prierez vodiča, jemne prameň, AEH (DIN 46228) -1), min .: 0,5 mm² prierez vodiča, jemne prameňovaný, AEH (DIN 46228-1), max .: 1,5 mm² veľkosť čepele: max. 0,6 x 3,5 mm. Frekvencia spínania (riadiace napätie DC): uťahovací moment 3 000 Hz, min .: 0,4 Nm uťahovací moment, max .: 0,6 Nm
- Kategória výrobku
Opto väzobné relé
- Typ
TOS 24VDC/48VDC 0,1A
- Pripojenie
skrutkovací
- Riadiace napätie (min.)
24 V/DC
- Riadiace napätie (max.)
24 V/DC
- Rozsah riadiaceho napätia
24 - 24 V/DC
- Riadiace prúd (max.)
7 mA
- Spínacie napätie (min.)
5 V/DC
- Spínacie napätie (max.)
48 V/DC
- Zaťažovací prúd
0.1 A
- Max. spínací výkon
170 mW
- Typ kontaktu
1 spínací
- Min. teplota
-20 °C
- Max. teplota
+60 °C
IP20

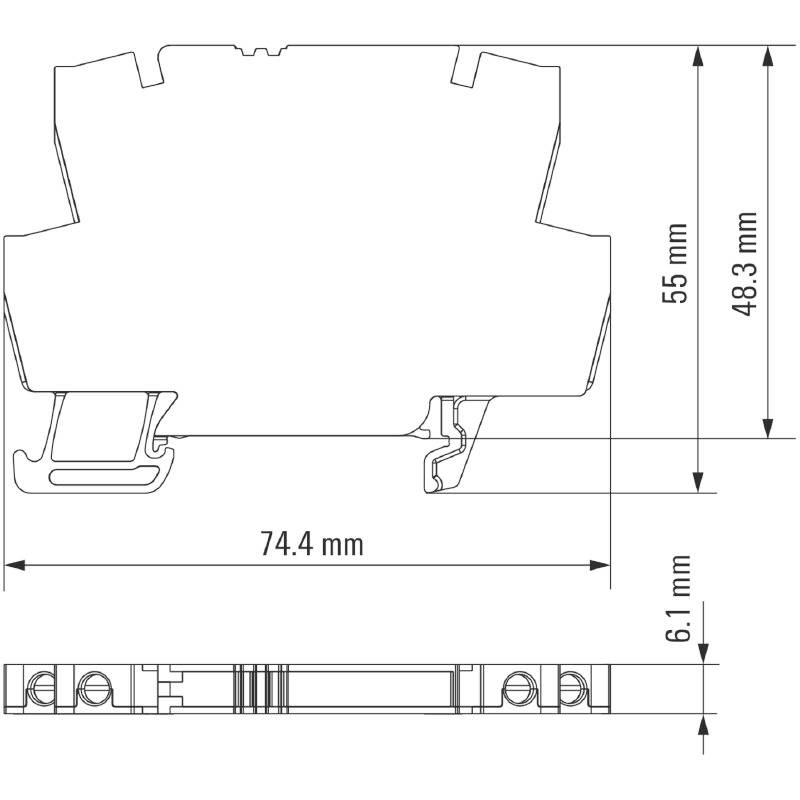

- Šírka
6.1 mm
- V
74.4 mm
- Hĺbka
55 mm
- Hmotnosť
20.7 g
- Konštantný prúd (max.)
0.1 A
- Obsah
1 ks
- Prevádzková teplota
-40 až +100 °C
