Name: Weidmüller S2C-SMT 3.50/10/180G 1.5SN BK BX konektor do DPS Počet kontaktov 10 Počet riadkov 1 Počet pólov 10 96 ks
Brand: Weidmüller
SKU: 1949408
Availability: BackOrder

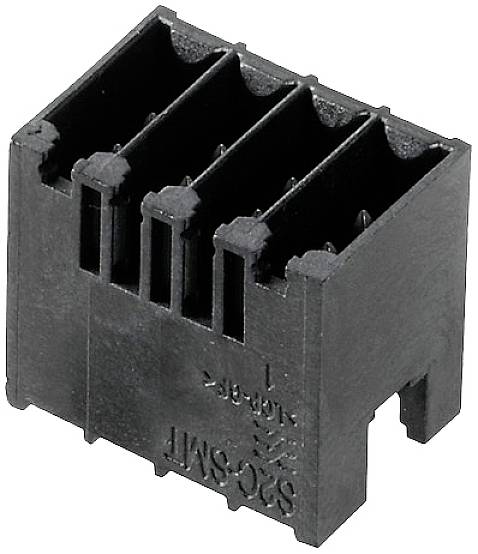

Čierny plastový konektor so štyrmi paralelným konektorovými otvormi, s bočným označením a obdĺžnikovým tvarom.

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

3.5 mm

Obsah

96 ks

Počet pólov

Datasheety: (PDF)

Doručenie: Pi 27. 11.

Počet (Veľkosť balenia 96 ks)

Set(y)

Celkom (219,99 € / kus)

219,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Počet pólov 10
Počet riadkov 1
Obsah 96 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 10,8 mm
Montáž na dosku plošných spojov: spájkovacie pripojenie THT / THR
Uhol odletu: 180 °
Počet spájkovacích kolíkov na pól: 1
Priemer montážneho otvoru: 1,3 mm
Izolačný materiál: LCP GF
Skladovacia teplota: -25 ° C - +55 ° C
Ochrana kontaktu: IP20
Vkladacia sila / pól: 3,5 N.
Ťažná sila / pól: 2,5 N.
Krátkodobá prúdová sila: 3 x 1 s pri 80 A.
Dĺžka spájkovacieho kolíka: 1,5 mm
Vonkajší priemer spájkovacieho oka: 2,1 mm
Priemer otvoru pre šablónu: 1,9 mm

Kategória výrobku: konektor do DPS

Počet kontaktov: 10

Počet pólov: 10

Počet riadkov: 1

Raster (rozteč): 3.5 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Počet kontaktov v rade: 10

Pripojenie: THT
THR
spájkovaný konektor

Farba: čierna

Materiál puzdra: PA

Číslo výrobcu: 1290440000

Obsah: 96 ks

Materiál kontaktu: meď

Šírka: 18.9 mm

V: 15.7 mm

Max. teplota: +120 °C

Min. teplota: -50 °C

Typ: S2C-SMT 3.50/10/180G 1.5SN BK BX

Rozmer.: (š x v) 18.9 mm x 15.7 mm

Izolačný odpor: 100 MΩ

Finálna úprava kontaktu: pocínované

Rozmery: 18.9 mm x 15.7 mm x 10.8 mm

Menovité napätie: 150 V

Pólov: 10

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

Dĺžka hrotu: 1.5 mm

UKCA: Nie je relevantné
