Name: Weidmüller SCZ 3.81/08/180LRZE SN OR BX konektor do DPS Počet kontaktov 8 Počet riadkov 1 Počet pólov 8 50 ks
Brand: Weidmüller
SKU: 1949131
Availability: BackOrder

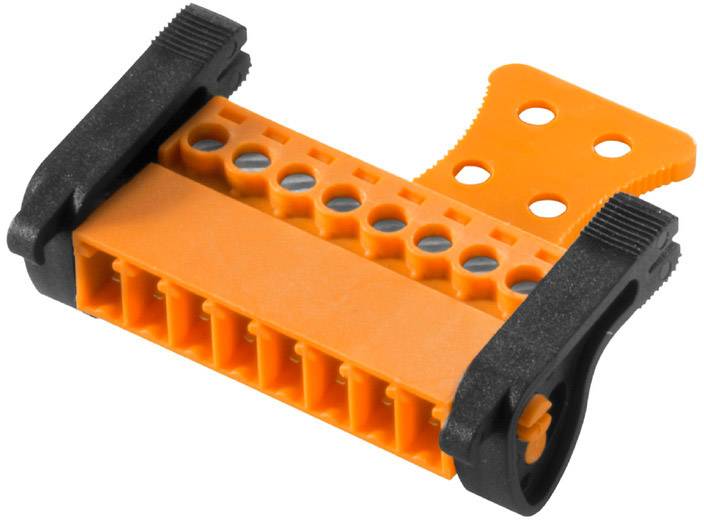

Oranžový konektor s čiernymi svorkami na oboch stranách.

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

3.81 mm

Obsah

50 ks

Počet pólov

Datasheety: (PDF)

Doručenie: Št 10. 12. 2026

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (395,00 € / kus)

395,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Počet pólov 8
Počet riadkov 1
Obsah 50 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 42,1 mm
Izolačný materiál: PA 66 GF 30
Skladovacia teplota: -25 ° C - +55 ° C
Dĺžka odizolovania: 7 mm
Uťahovací moment: 0,2 Nm - 0,25 Nm
Upínacia skrutka: M2
Technológia spojenia vodiča: pripojenie napínacieho strmeňa
Smer výstupu vodiča: 180 °
Ochrana kontaktu: IP20
Vkladacia sila / pól: 8 N.
Ťažná sila / pól: 5 N.
Krátkodobá prúdová sila: 3 x 1 s pri 76 A.
Rozchod zástrčky: 2,4 mm x 1,5 mm, 2,4 mm

Kategória výrobku: konektor do DPS

Počet kontaktov: 8

Počet pólov: 8

Počet riadkov: 1

Raster (rozteč): 3.81 mm

Menovitý prúd: 11 A

Menovitý prúd - filter: 11 A

Norma DIN: DIN 5264

Počet kontaktov v rade: 8

Pripojenie: skrutkovací
zástrčka

Farba: oranžová

Materiál puzdra: PA

Číslo výrobcu: 2444260000

Obsah: 50 ks

Materiál kontaktu: meď

V: 16.6 mm

Max. teplota: +120 °C

Min. teplota: -50 °C

Typ: SCZ 3.81/08/180LRZE SN OR BX

: 28 AWG - 16 AWG

Rozmer.: 16.6 mm x 42.1

Priechodné odpor: 5 mΩ

Izolačný odpor: 100 MΩ

Ø rozsah zovretia: 0,08 mm² - 1,5 mm²

Finálna úprava kontaktu: pocínované

Rozmery: 16.6 mm x 42.1 mm

Menovité napätie: 300 V

Pólov: 8

Šírka x výška: 1 mm²

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Obsah

Počet kontaktov

Raster (rozteč)

Weidmüller B2CF 3.50/04/180 SN BK BX konektor do DPS Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 264 ks

Objednávacie číslo:1949355

Doručenie: Št 19. 11.

Conrad Electronic

9.5 A

264 ks

3.5 mm

Min.: 1

Násobky: 1

605,00 €^*

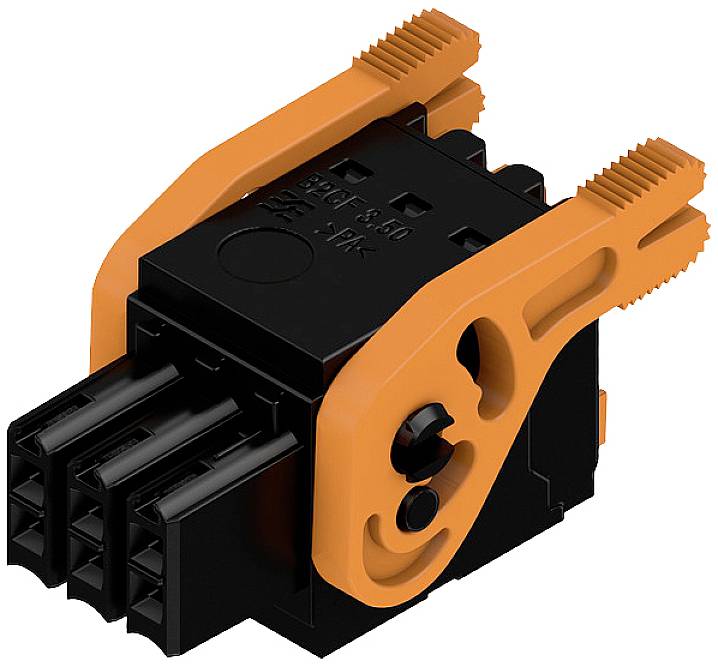

Weidmüller B2CF 3.50/06/180LH SN BK BX konektor do DPS Počet kontaktov 6 Počet riadkov 1 Počet pólov 6 108 ks

Objednávacie číslo:1952342

Doručenie: Ut 12. 1. 2027

Conrad Electronic

9.5 A

108 ks

3.5 mm

Min.: 1

Násobky: 1

435,00 €^*

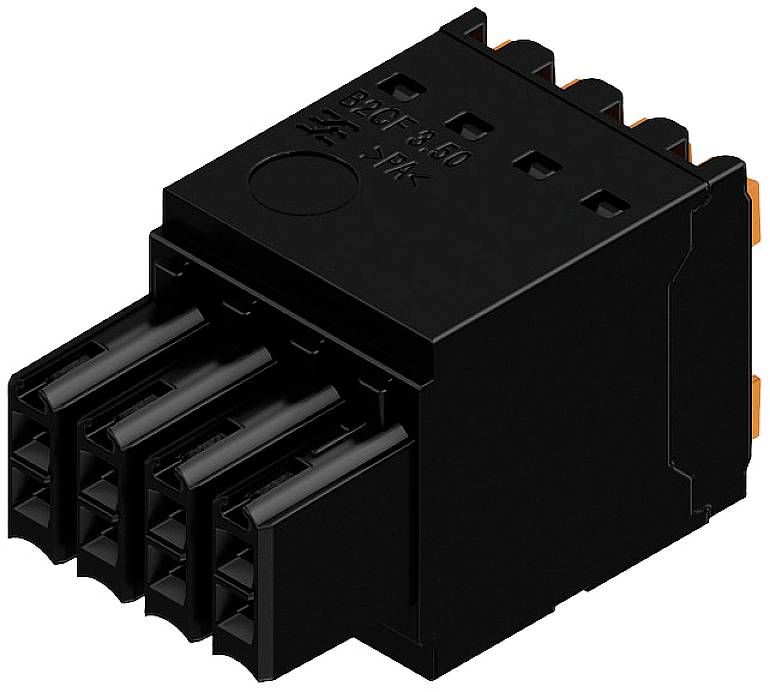

Weidmüller B2CF 3.50/08/180 SN BK BX konektor do DPS Počet kontaktov 8 Počet riadkov 1 Počet pólov 8 132 ks

Objednávacie číslo:1948792

Doručenie: St 21. 10.

5 Set(y)Conrad Electronic

9.5 A

132 ks

3.5 mm

Min.: 1

Násobky: 1

605,00 €^*

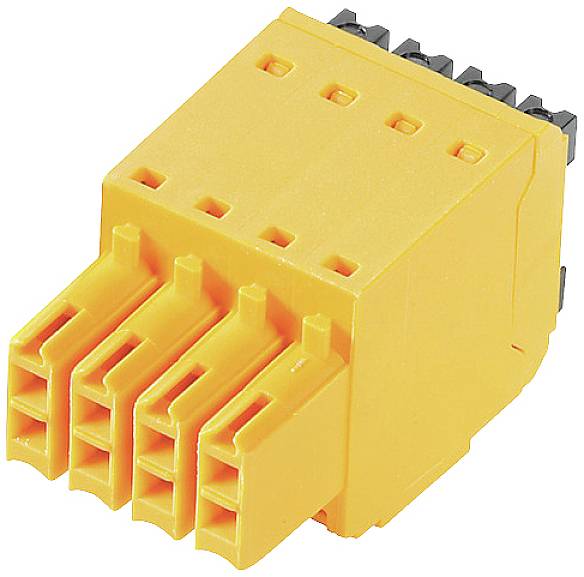

Weidmüller B2CF 3.50/08/180 SN OR BX konektor do DPS Počet kontaktov 8 Počet riadkov 1 Počet pólov 8 132 ks

Objednávacie číslo:1952113

Doručenie: St 21. 10.

2 Set(y)Conrad Electronic

9.5 A

132 ks

3.5 mm

Min.: 1

Násobky: 1

605,00 €^*

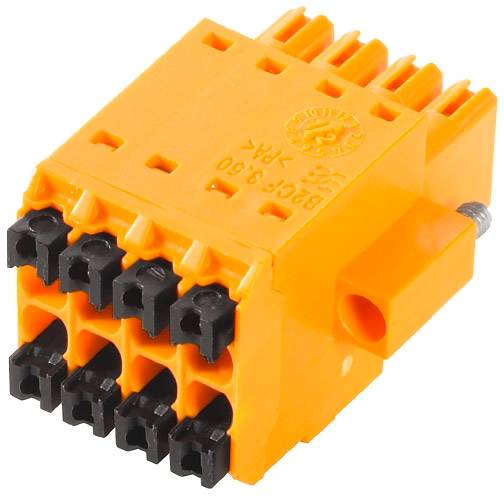

Weidmüller B2CF 3.50/08/180F SN OR BX konektor do DPS Počet kontaktov 8 Počet riadkov 1 Počet pólov 8 84 ks

Objednávacie číslo:1951097

Doručenie: St 21. 10.

2 Set(y)Conrad Electronic

9.5 A

84 ks

3.5 mm

Min.: 1

Násobky: 1

415,00 €^*

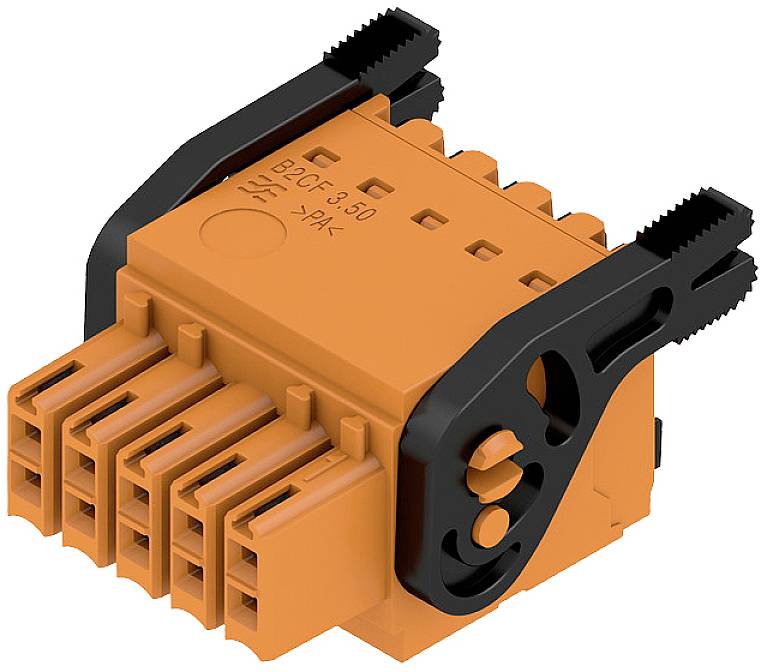

Weidmüller B2CF 3.50/10/180LH SN OR BX konektor do DPS Počet kontaktov 10 Počet riadkov 1 Počet pólov 10 78 ks

Objednávacie číslo:1952349

Doručenie: Pi 4. 12.

Conrad Electronic

9.5 A

78 ks

3.5 mm

Min.: 1

Násobky: 1

495,00 €^*

Weidmüller B2CF 3.50/12/180 SN BK BX konektor do DPS Počet kontaktov 12 Počet riadkov 1 Počet pólov 12 84 ks

Objednávacie číslo:1952119

Doručenie: St 21. 10.

5 Set(y)Conrad Electronic

9.5 A

84 ks

3.5 mm

Min.: 1

Násobky: 1

575,00 €^*

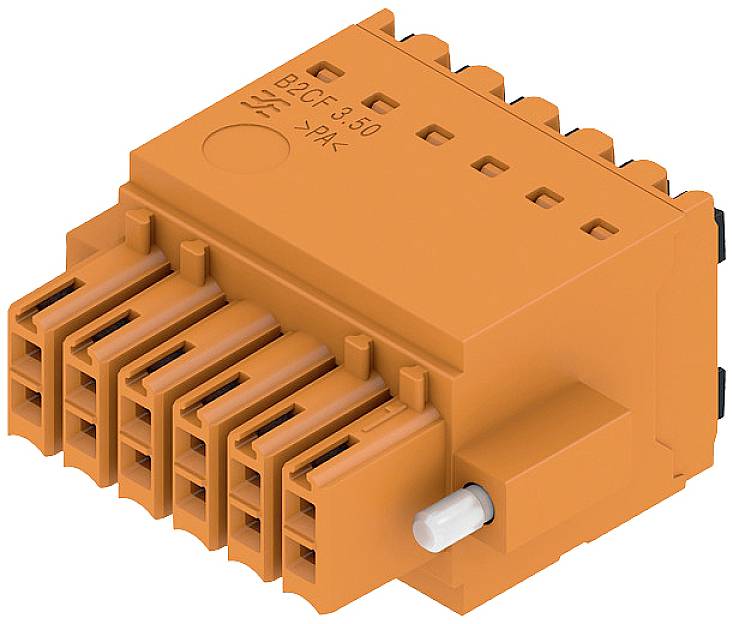

Weidmüller B2CF 3.50/12/180F SN OR BX konektor do DPS Počet kontaktov 12 Počet riadkov 1 Počet pólov 12 66 ks

Objednávacie číslo:1952129

Doručenie: Ut 27. 10.

Conrad Electronic

9.5 A

66 ks

3.5 mm

Min.: 1

Násobky: 1

475,00 €^*

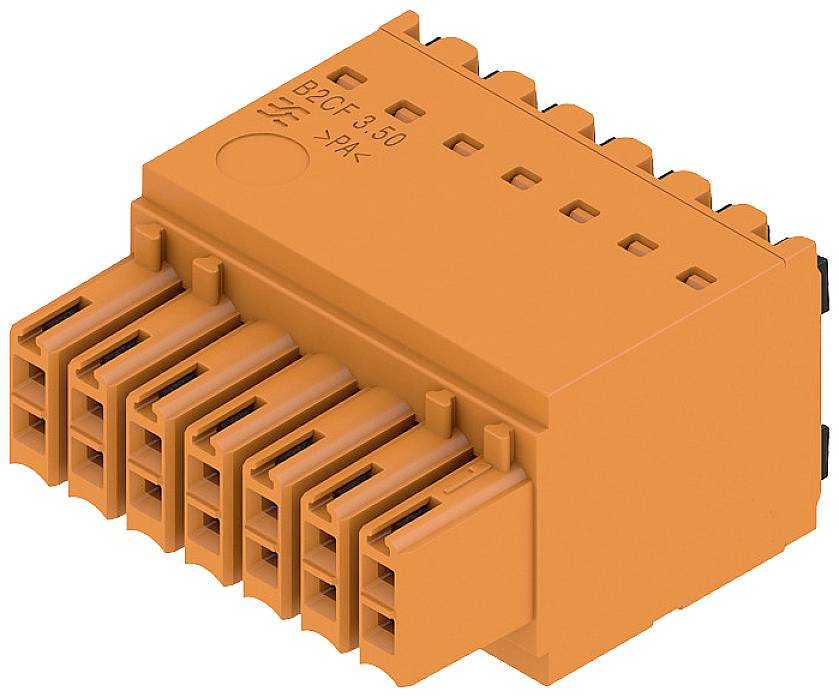

Weidmüller B2CF 3.50/14/180 SN OR BX konektor do DPS Počet kontaktov 14 Počet riadkov 1 Počet pólov 14 72 ks

Objednávacie číslo:1949914

Doručenie: Ut 27. 10.

Conrad Electronic

9.5 A

72 ks

3.5 mm

Min.: 1

Násobky: 1

575,00 €^*

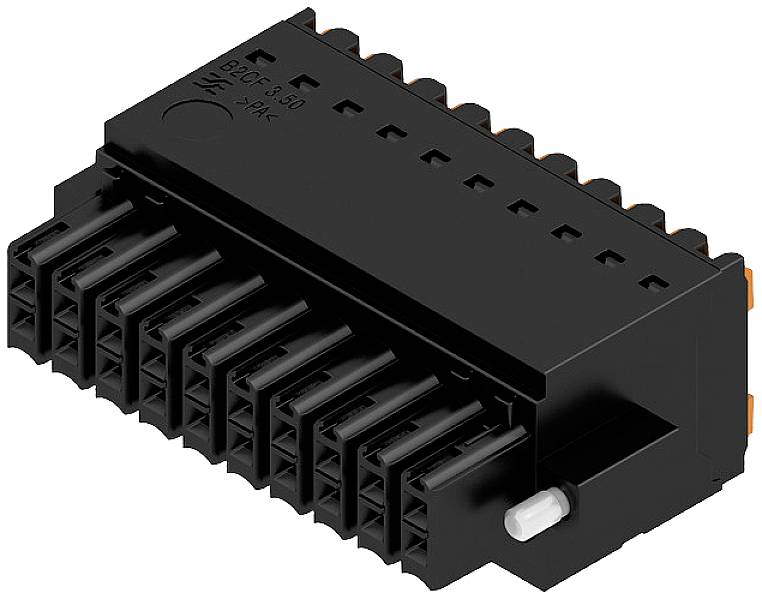

Weidmüller B2CF 3.50/20/180F SN BK BX konektor do DPS Počet kontaktov 20 Počet riadkov 1 Počet pólov 20 42 ks
