Name: Weidmüller SLS 5.08/05/180DF SN OR BX konektor do DPS Počet kontaktov 5 Počet riadkov 1 Počet pólov 5 36 ks
Brand: Weidmüller
SKU: 1949445
Availability: BackOrder

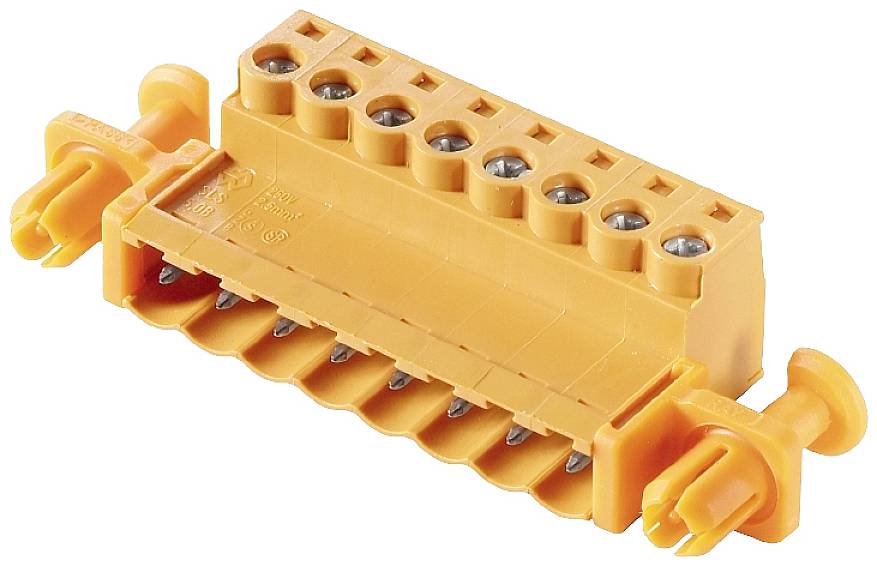

Oranžový elektrický konektor s ôsmimi skrutkovacími svorkami v jednom rade, vhodný pre montáž na dosku plošných spojov.

Kategória výrobku

konektor do DPS

Počet kontaktov

Raster (rozteč)

5.08 mm

Obsah

36 ks

Počet pólov

Datasheety: (PDF)

Doručenie: Ut 29. 12. 2026

Počet (Veľkosť balenia 36 ks)

Set(y)

Celkom (149,99 € / kus)

149,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Počet pólov 5
Počet riadkov 1
Obsah 36 ks

Dodatočné informácie:

Technické parametre

Hĺbka: 22,2 mm
Izolačný materiál: PBT
Skladovacia teplota: -25 ° C - +55 ° C
Dĺžka odizolovania: 7 mm
Uťahovací moment: 0,4 Nm - 0,5 Nm
Upínacia skrutka: M2,5
Technológia spojenia vodiča: pripojenie napínacieho strmeňa
Smer výstupu vodiča: 180 °
Vkladacia sila / pól: 4 N.
Ťažná sila / pól: 3 N.
Krátkodobá prúdová sila: 3 x 1 s pri 120 A.
Rozchod zástrčky: 2,8 mm x 2 mm, 2,4 mm

Kategória výrobku: konektor do DPS

Počet kontaktov: 5

Počet pólov: 5

Počet riadkov: 1

Raster (rozteč): 5.08 mm

Menovitý prúd: 15 A

Menovitý prúd - filter: 15 A

Norma DIN: DIN 5264-A

Počet kontaktov v rade: 5

Pripojenie: skrutkovací
zástrčka

Farba: oranžová

Materiál puzdra: PA

Číslo výrobcu: 1353500000

Obsah: 36 ks

Materiál kontaktu: CuSn

V: 15.3 mm

Max. teplota: +100 °C

Min. teplota: -50 °C

Typ: SLS 5.08/05/180DF SN OR BX

: 26 AWG - 12 AWG

Rozmer.: 15.3 mm x 22.2

Priechodné odpor: 4,5 mΩ

Izolačný odpor: 100 MΩ

Ø rozsah zovretia: 0,13 mm² - 3,31 mm²

Finálna úprava kontaktu: pocínované

Rozmery: 15.3 mm x 22.2 mm

Menovité napätie: 300 V

Pólov: 5

Spĺňa RoHS: áno

Počet spojovacích cyklov: 25

UKCA: Nie je relevantné
