Name: Weidmüller zásuvkové púzdro na kábel BC/SC Počet pólov 2 Raster (rozteč): 3.81 mm 1940460000 50 ks
Brand: Weidmüller
SKU: 376473
Availability: BackOrder

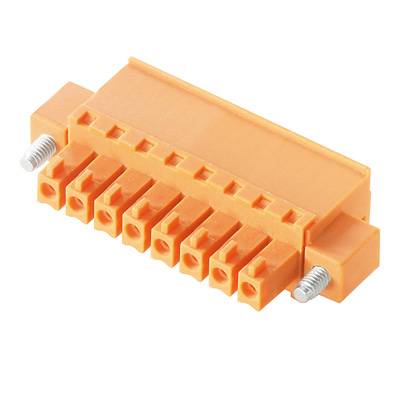

Oranžový elektrický konektor s viacerými kolíkmi a dvoma skrutkami po stranách pre bezpečné upevnenie.

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

BC/SC

Raster (rozteč)

3.81 mm

Datasheety: (PDF)

Doručenie: Št 10. 12. 2026

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (83,99 € / kus)

83,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 2

Dodatočné informácie:

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: BC/SC

Vlastnosti: so skrutkovým uzáverom

Raster (rozteč): 3.81 mm

Počet kontaktov v rade: 2

Počet pólov: 2

Šírka: 19.10 mm

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 28

Dĺžka izolácie (max.): 7.00 mm

Rozmer.: (d x š x v) 10.50 x 19.10 x 18.04 mm

Pripojenie: skrutková svorka
zástrčka

Materiál puzdra: PA GF

Číslo výrobcu: 1940460000

Priemyslové balenie: áno

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: pocínované

Menovité napätie: 300 V

V: 18.04 mm

Dĺžka: 10.50 mm

Maximálny prierez: 1.50 mm²

Prierez min: 0.20 mm²

Spĺňa RoHS: áno

Smer zástrčky: šikmo k DPS

Typ: BCZ 3.81/02/270F SN OR BX

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 376473 Weidmüller zásuvkové púzdro na kábel BC/SC Počet pólov 2 Raster (rozteč): 3.81 mm 1940460000 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 376473 Weidmüller zásuvkové púzdro na kábel BC/SC Počet pólov 2 Raster (rozteč): 3.81 mm 1940460000 50 ks

Popis

Konektor PCB. Zásuvkový konektor, 3,81 mm, počet pólov: 2, 270 °, napínacie jarmo, svorková oblasť, menovité pripojenie, max.: 1,5 mm², krabica. Zásuvkové lišty so skrutkovým spojom v technológii napínacieho strmeňa na pripojenie vodiča. Pre voľnú konštrukciu úrovne pripojenia sú k dispozícii tri vodiče vo výstupnom smere: 180 ° vodič priamo do smeru zasúvania, 90 ° vodič zvisle hore do smeru zasunutia, 270 ° vodič zvisle nadol do konektora v smere. Pre rôzne požiadavky na pripojenie sú na výber tri typy puzdier: Štandardné puzdro bez príruby. Príruba so skrutkou (F). Príruba s patentovanou uvoľňovacou západkou Weidmüller (LR) na zaistenie a oddelenie bez použitia nástrojov a bez zaťaženia. Konektory Weidmüller s rozstupom 3,81 mm (0,15 palca) sú kompatibilné s bežnými konektormi a ponúkajú priestor pre tlač a je možné ich kódovať. 0,20 - 1,5 mm2; (IEC) / 28 - 16 AWG (UL), 250 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).

Tento text bol preložený strojovo.
