Zettler Electronics AZ983-1A-24D 507419 relé motorového vozidla, 1120 W, 80 A

Čierne, kockovité relé s nápisom 'ZETTLER AZ983-1C-24D China 02X7'. Má štyri kovové kolíky na spodnej strane.

Ilustračný obrázok

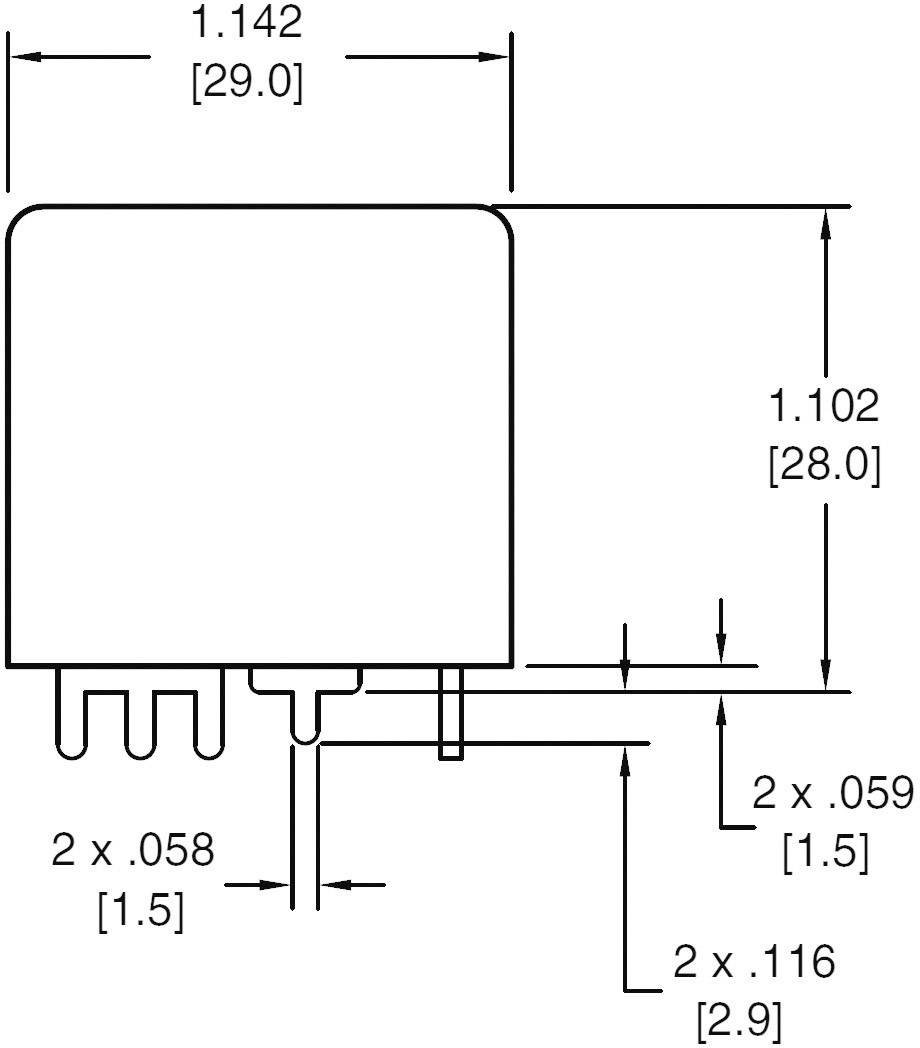

Diagram elektrického komponentu s podrobnými rozmermi. Rozmery sú uvedené v palcoch a milimetroch, zobrazuje rôzne komponenty a ich veľkosť.

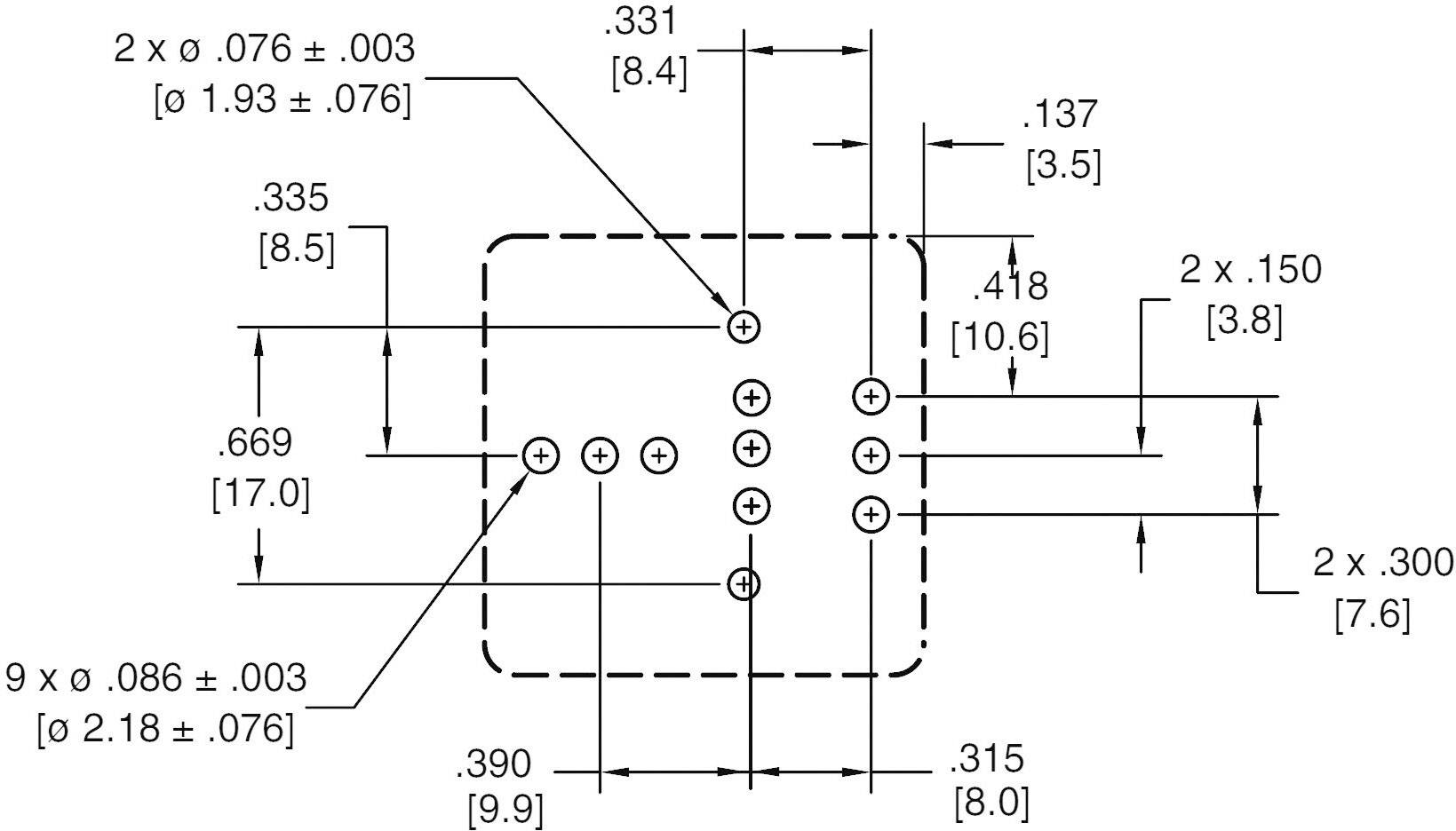

Technický výkres štvorcového konštrukčného dielu s rozmermi a polohami otvorov. Detaily zahŕňajú údaje o dĺžkach a toleranciách.

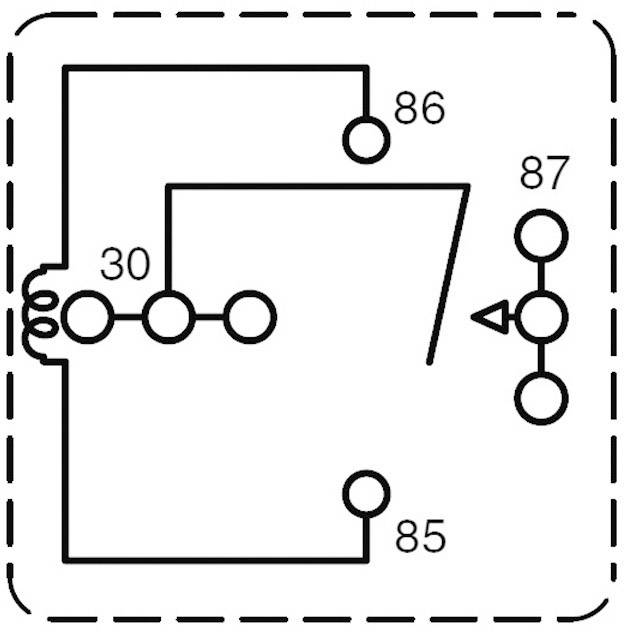

Schematický symbol relé so svorkami 85, 86, 87 a 30. Zobrazuje prepojenie a spínaciu mechaniku v elektrickom obvode.

1/4

Ilustračný obrázok

Kategória výrobku

relé motorového vozidla

Menovité napätie cievky

24 V/DC

Typ kontaktu

1 spínací

Pripojenie

tlačené

Spínacie napätie (max.)

75 V/DC

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

630 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (5,28 € / kus)

5,28 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Relé vozidla MINI-ISO

Dodatočné informácie:

Technické parametre

Izolačné napätie: (cievka / kontakt, kontakt / kontakt) 500 Vrms
Izolačný odpor: (500 V / DC) 100 MΩ
Odpor kontaktu:<50 mΩ

Kategória výrobku: relé motorového vozidla

Typ: AZ983-1A-24D

Vlastnosti: Bez upevňovacieho uholníka

Menovité napätie cievky: 24 V/DC

Riadiace napätie (max.): 24 V/DC

Typ kontaktu: 1 spínací

Materiál kontaktu: striebro-cín-kyslík

Pripojenie: tlačené

Spínacie napätie (max.): 75 V/DC

Spínací prúd (max.): 80 A

Zatvárací kontakt spínacieho prúdu (max.): 80 A

Max. spínací výkon: 1120 W

Odpor cievky: 320 Ω

Min. teplota: -40 °C

Max. teplota: +85 °C

Šírka: 29 mm

V: 28 mm

Dĺžka: 29 mm

Rozmer.: (d x š x v) 29 x 29 x 28 mm

Spĺňa RoHS: áno

Typ: AZ983-1A-24D

Na stiahnutie

Datasheet

Datasheet 507419 Zettler Electronics AZ983-1A-24D 507419 relé motorového vozidla, 1120 W, 80 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507419 Zettler Electronics AZ983-1A-24D 507419 relé motorového vozidla, 1120 W, 80 A

Popis

Relé s vysokým zapínacím prúdom a prípustnou prevádzkovou teplotou do +85 ° C. Podľa noriem ISO / TS 16949 a ISO14001, testované podľa špecifikácií SAEJ2544.

Tento text bol preložený strojovo.

Rady

Pripojenie na čiaru zobrazuje prepínací kontakt verzie 1. Vezmite prosím na vedomie údajový list. Informácie o spínacom prúde sa vzťahujú na maximálny spínací prúd. Podrobnejšie špecifikácie nájdete v rozsiahlej dokumentácii, ktorá je k dispozícii na bezplatné stiahnutie.
