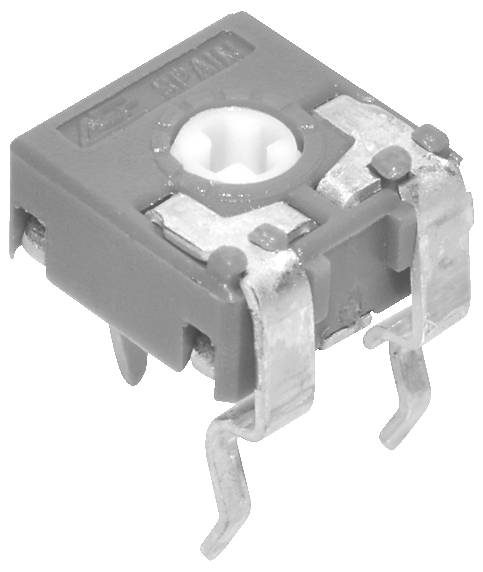

ACP uhlíkový trimer zapuzdrený lineárny 0.1 W 500 kΩ 215 ° 235 ° 1 ks
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
uhlíkový trimer
Odpor
500 kΩ
Charakteristika
lineárny
Zaťažiteľnosť
0.1 W
Uhol otáčania (mechanický)
235 °
Datasheety: (PDF)
3700 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
100
-
0,17567 €
300
6% = 0,01 €
0,16494 €
500
13% = 0,02 €
0,15328 €
1000
15% = 0,03 €
0,14901 €
2000
18% = 0,03 €
0,14421 €
4000
21% = 0,04 €
0,13887 €
10000
26% = 0,05 €
0,13032 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Min.: 100
Násobky: 100
Celkom (0,17567 € / kus)
17,57 €
bez DPH.
Hlavné benefity
Horizontálny regulátor ACP E RM5/5 500K
Dodatočné informácie:
Technické parametre
- Použitie: 6 mm potenciometre sa používajú hlavne v aplikáciách orezávania na rôznych trhoch:
- • Priemysel: Časovače a relé, stmievače, regulácia výkonu
- • Elektronické zariadenia: ovládanie hlasitosti, ovládanie teploty a výber funkcií
- • Automobilový priemysel: ovládanie osvetlenia, stmievač
- • Meracie a testovacie zariadenia
- Telekomunikačné zariadenia (anténne zosilňovače a prijímače, video komunikácia, interkom)
- • Poplašné systémy
- ESD balenie: Bez ESD
- Séria: CA6
- Dizajn: horizontálny
- Os: Phillips
- Tolerancia odporu: 20%
- Krivka odporu: lineárna
- Menovitý výkon: 0,1 W
- Medzné napätie: 100 V
- Prístup zvrchu.
- Uhol natočenia, mechanický: 235 °
- Uhol otáčania, elektrický: 215 °
- Rázová pevnosť: 4 Ncm
- Krútiaci moment: 2 Ncm
- Kategória výrobku
uhlíkový trimer
- Vlastnosti potenciometra
zapuzdrený
- Odpor
500 kΩ
- Charakteristika
lineárny
- Zaťažiteľnosť
0.1 W
- Medzné napätie
100 V
- Uhol otáčania (elektrický)
215°
- Uhol otáčania (mechanický)
235°
- Typ zopnutie
hore
- Tolerancia ±
20 %
- Šírka
6.5 mm
- V
8.2 mm
- Raster (rozteč)
5 mm
- Rozmer.
(d x š x v) 6.5 x 6.5 x 8.2 mm
- Obsah
1 ks
- Typ
CA6XV05-500KA2020
- Spĺňa RoHS
áno
- Vonkajší Ø
6 mm
- Dĺžka
6.5 mm
- Spôsob montáže
motnáž na plošný spoj
- Prevádzková teplota (max.)
70 °C
- Prevádzková teplota (min.)
-25 °C
- Skúšobné značky
DIN 41450-1-4-5
Na stiahnutie
Datasheet
Datasheet 3464495 ACP uhlíkový trimer zapuzdrený lineárny 0.1 W 500 kΩ 215 ° 235 ° 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3464495 ACP uhlíkový trimer zapuzdrený lineárny 0.1 W 500 kΩ 215 ° 235 ° 1 ks
Popis
Horizontálny zastrihávač uhlíkových vrstiev ACP RM5/5 mm
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- • Odporový prvok vyrobený z plastovej uhlíkovej fólie na vysoko flexibilnej vodivej fólii (zastrihávač uhlíkovej fólie)
- • odolný voči vlhkosti a mechanickému namáhaniu
- • Plne zapuzdrené puzdro zabraňuje vniknutiu prachu, kolofónie alebo iných škodlivých látok
- • Kovové časti vyrobené z neželezných kovov zabraňujú oxidácii a zvyšujú spájkovateľnosť
- • veľmi dobrý kontakt medzi svorkami a substrátom znižuje prechodový odpor
- • Použité plasty sú odolné voči čistiacim roztokom a spomaľujú horenie podľa triedy horľavosti HB podľa UL94
- • Veľmi mäkký, plynulý chod brúsky po celej dráhe
- • obdĺžnikový tvar umožňuje automatické vkladanie
- • Dvojitý stierač v strednej polohe v stave pri dodaní
- • Polohu ukazovateľa je možné odčítať na vytlačenej stupnici.
