Name: ACP uhlíkový trimer zapuzdrený lineárny 0.15 W 1 kΩ 220 ° 240 ° 1 ks
Brand: ACP
SKU: 3523309
Availability: BackOrder

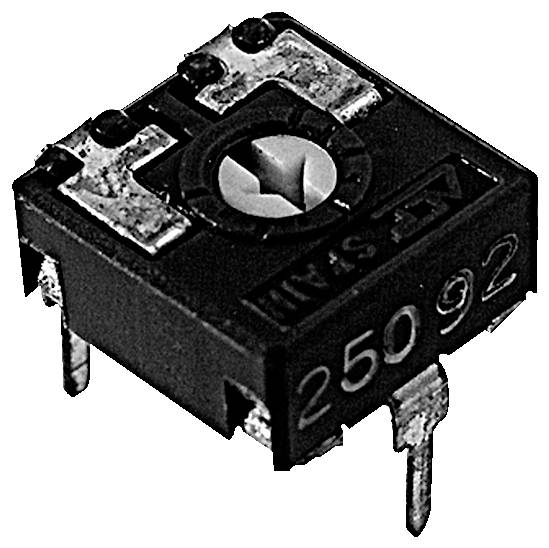

Čierny potenciometer s hornou drážkou na nastavenie odporu. Má tri kovové kolíky pre elektrické pripojenia a číslo '25092' na boku.

Kategória výrobku

uhlíkový trimer

Odpor

1 kΩ

Charakteristika

lineárny

Zaťažiteľnosť

0.15 W

Uhol otáčania (mechanický)

240 °

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

Počet

Celkom (0,38082 € / kus)

0,38 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Horizontálny regulátor ACP E RM5/10 1K

Dodatočné informácie:

Technické parametre

ESD balenie: Bez ESD
Séria: CA9
Dizajn: horizontálny
Os: Šípka
Hodnota odporu: 1 kOhm
Jednotka odporu: kOhm
Hodnota odporu_1: 1
Tolerancia odporu: 20%
Krivka odporu: lineárna
Menovitý výkon: 0,15 W
Medzné napätie: 200 V
Prístup zvrchu.
Uhol natočenia, mechanický: 240 °
Uhol otáčania, elektrický: 220 °
Rázová pevnosť: 5 Ncm
Krútiaci moment: 2 Ncm

Kategória výrobku: uhlíkový trimer

Vlastnosti potenciometra: zapuzdrený

Odpor: 1 kΩ

Charakteristika: lineárny

Zaťažiteľnosť: 0.15 W

Medzné napätie: 200 V

Uhol otáčania (elektrický): 220°

Uhol otáčania (mechanický): 240°

Typ zopnutie: hore

Tolerancia ±: 20 %

Šírka: 10.0 mm

Raster (rozteč): 10 mm

Rozmer.: (d x š) 9.8 mm x 10.0 mm

Obsah: 1 ks

Typ: CA9PV10-1KA2020

Spĺňa RoHS: áno

Dĺžka: 9.8 mm

Varianty(Všetky ceny sú s DPH)

Odpor

Typ zopnutie

Uhol otáčania (mechanický)

Zaťažiteľnosť

ACP uhlíkový trimer zapuzdrený lineárny 0.15 W 1 kΩ 220 ° 240 ° 1 ks

Objednávacie číslo:3523309

Doručenie: Št 5. 11.

Conrad Electronic

Tento produkt

1 kΩ

hore

240 °

0.15 W

Min.: 1

Násobky: 1

0,38082 €^*

ACP uhlíkový trimer lineárny 0.15 W 25 kΩ 1 ks

Objednávacie číslo:3464501

Doručenie: St 4. 11.

1700 KsConrad Electronic

25 kΩ

0.15 W

Min.: 100

Násobky: 100

0,24992 €^*

ACP uhlíkový trimer lineárny 0.15 W 250 Ω 1 ks

Objednávacie číslo:3464496

Doručenie: St 4. 11.

1400 KsConrad Electronic

250 Ω

0.15 W

Min.: 100

Násobky: 100

0,24992 €^*

ACP uhlíkový trimer lineárny 0.15 W 5 kΩ 1 ks

Objednávacie číslo:3464508

Doručenie: St 4. 11.

2600 KsConrad Electronic

5 kΩ

0.15 W

Min.: 100

Násobky: 100

0,24992 €^*

ACP uhlíkový trimer lineárny 0.15 W 500 kΩ 1 ks

Objednávacie číslo:3464505

Doručenie: St 4. 11.

2000 KsConrad Electronic

500 kΩ

0.15 W

Min.: 100

Násobky: 100

0,24992 €^*

ACP uhlíkový trimer prachotesný lineárny 0.15 W 250 Ω 220 ° 240 ° 1 ks Piece

Objednávacie číslo:3464523

Doručenie: St 4. 11.

2500 KsConrad Electronic

250 Ω

hore

240 °

0.15 W

Min.: 100

Násobky: 100

0,24992 €^*

ACP uhlíkový trimer zapuzdrený lineárny 0.15 W 1 kΩ 220 ° 240 ° 1 ks

Objednávacie číslo:3464498

Doručenie: St 4. 11.

1700 KsConrad Electronic

1 kΩ

na boku

240 °

0.15 W

Min.: 100

Násobky: 100

0,24992 €^*

ACP uhlíkový trimer zapuzdrený lineárny 0.15 W 1 kΩ 220 ° 240 ° 1 ks

Objednávacie číslo:3464507

Doručenie: St 4. 11.

2200 KsConrad Electronic

1 kΩ

na boku

240 °

0.15 W

Min.: 100

Násobky: 100

0,24992 €^*

ACP uhlíkový trimer zapuzdrený lineárny 0.15 W 1.0 MΩ 220 ° 240 ° 1 ks

Objednávacie číslo:3464506

Doručenie: St 4. 11.

6000 KsConrad Electronic

1.0 MΩ

na boku

240 °

0.15 W

Min.: 100

Násobky: 100

0,24992 €^*

ACP uhlíkový trimer zapuzdrený lineárny 0.15 W 10 kΩ 220 ° 240 ° 1 ks

Objednávacie číslo:3464509

Doručenie: Po 21. 12.

Conrad Electronic

10 kΩ

na boku

240 °

0.15 W

Min.: 100

Násobky: 100

0,24992 €^*

Na stiahnutie

Datasheet

Datasheet 3523309 ACP uhlíkový trimer zapuzdrený lineárny 0.15 W 1 kΩ 220 ° 240 ° 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3523309 ACP uhlíkový trimer zapuzdrený lineárny 0.15 W 1 kΩ 220 ° 240 ° 1 ks

Popis

Použitie: 9 mm potenciometre sa používajú hlavne v riadiacich aplikáciách v rôznych oblastiach:
• Priemysel: Časovače a relé, stmievače, regulácia výkonu
• Elektronické zariadenia: ovládanie hlasitosti, ovládanie teploty a výber funkcií
• Automobilový priemysel: Ovládanie osvetlenia (nastavenie a detekcia polohy svetlometov), stmievač, ovládanie vyhrievania sedadiel

Tento text bol preložený strojovo.

Prevedenie

• Odporový prvok vyrobený z plastovej uhlíkovej fólie na vysoko flexibilnej vodivej fólii (zastrihávač uhlíkovej fólie)
• odolný voči vlhkosti a mechanickému namáhaniu
• Plne zapuzdrené puzdro zabraňuje vniknutiu prachu, kolofónie alebo iných škodlivých látok
• Kovové časti vyrobené z neželezných kovov zabraňujú oxidácii a zvyšujú spájkovateľnosť
• veľmi dobrý kontakt medzi svorkami a substrátom znižuje prechodový odpor
• Použité plasty sú odolné voči čistiacim roztokom a spomaľujú horenie podľa triedy horľavosti HB podľa UL94
• Veľmi mäkký, plynulý chod brúsky po celej dráhe
• obdĺžnikový tvar umožňuje automatické vkladanie
• Dvojitý stierač v strednej polohe v stave pri dodaní
• Polohu ukazovateľa je možné odčítať na vytlačenej stupnici

Popis

Prevedenie

• Odporový prvok vyrobený z plastovej uhlíkovej fólie na vysoko flexibilnej vodivej fólii (zastrihávač uhlíkovej fólie)
• odolný voči vlhkosti a mechanickému namáhaniu
• Plne zapuzdrené puzdro zabraňuje vniknutiu prachu, kolofónie alebo iných škodlivých látok
• Kovové časti vyrobené z neželezných kovov zabraňujú oxidácii a zvyšujú spájkovateľnosť
• veľmi dobrý kontakt medzi svorkami a substrátom znižuje prechodový odpor
• Použité plasty sú odolné voči čistiacim roztokom a spomaľujú horenie podľa triedy horľavosti HB podľa UL94
• Veľmi mäkký, plynulý chod brúsky po celej dráhe
• obdĺžnikový tvar umožňuje automatické vkladanie
• Dvojitý stierač v strednej polohe v stave pri dodaní
• Polohu ukazovateľa je možné odčítať na vytlačenej stupnici
