ACP uhlíkový trimer zapuzdrený lineárny 0.25 W 100 kΩ 245 ° 265 ° 1 ks
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
uhlíkový trimer
Odpor
100 kΩ
Charakteristika
lineárny
Zaťažiteľnosť
0.25 W
Uhol otáčania (mechanický)
265 °
Datasheety: (PDF)
2725 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
25
-
0,29403 €
75
6% = 0,02 €
0,27607 €
125
13% = 0,04 €
0,25654 €
250
15% = 0,04 €
0,24940 €
500
18% = 0,05 €
0,24137 €
1000
21% = 0,06 €
0,23243 €
2500
26% = 0,08 €
0,21811 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Min.: 25
Násobky: 25
Celkom (0,29403 € / kus)
7,35 €
bez DPH.
Hlavné benefity
Vertikálny regulátor ACP E RM10/5 100K
Dodatočné informácie:
Technické parametre
- Použitie: 14 mm potenciometre sa používajú hlavne v riadiacich aplikáciách na rôznych trhoch:
- • Elektronické domáce spotrebiče, kúrenie, vetranie a klimatizácia (HVAC), termostaty
- • Automobilový priemysel: ovládanie HVAC, ovládanie osvetlenia (nastavenie polohy a senzory), stmievače, ovládanie vyhrievania sedadiel
- • Priemyselná elektronika: multimetre, osciloskopy, časové relé, meracie a testovacie zariadenia
- ESD balenie: Bez ESD
- Séria: CA14
- Dizajn: vertikálny
- Os: drážka
- Tolerancia odporu: 20%
- Krivka odporu: lineárna
- Menovitý výkon: 0,25 W
- Medzné napätie: 250 V
- Obsluha: bočná
- Uhol natočenia, mechanický: 265 °
- Uhol otáčania, elektrický: 245 °
- Rázová pevnosť: 10 Ncm
- Krútiaci moment: 2,5 Ncm
- Kategória výrobku
uhlíkový trimer
- Vlastnosti potenciometra
zapuzdrený
- Odpor
100 kΩ
- Charakteristika
lineárny
- Zaťažiteľnosť
0.25 W
- Medzné napätie
250 V
- Uhol otáčania (elektrický)
245°
- Uhol otáčania (mechanický)
265°
- Typ zopnutie
na boku
- Tolerancia ±
20 %
- Šírka
6.0 mm
- V
21.0 mm
- Raster (rozteč)
10 mm
- Rozmer.
(d x š x v) 14.0 x 6.0 x 21.0 mm
- Obsah
1 ks
- Typ
CA14NH05-100KA2020
- Spĺňa RoHS
áno
- Dĺžka
14.0 mm
- Spôsob montáže
motnáž na plošný spoj
- Prevádzková teplota (max.)
70 °C
- Prevádzková teplota (min.)
-25 °C
- Skúšobné značky
DIN 41450-1-4-5
Na stiahnutie
Datasheet
Datasheet 3464463 ACP uhlíkový trimer zapuzdrený lineárny 0.25 W 100 kΩ 245 ° 265 ° 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3464463 ACP uhlíkový trimer zapuzdrený lineárny 0.25 W 100 kΩ 245 ° 265 ° 1 ks
Popis

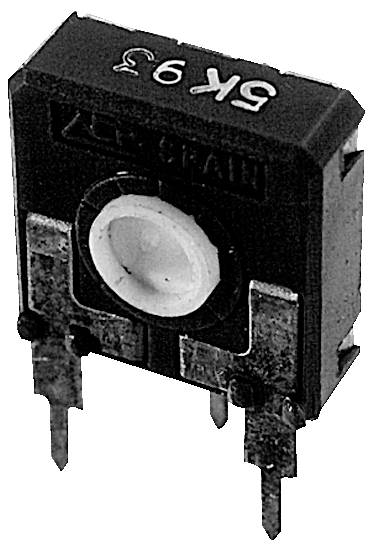

Stojanový zastrihávač ACP s uhlíkovou vrstvou RM10/5mm
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- • Odporový prvok vyrobený z plastovej uhlíkovej fólie na vysoko flexibilnej vodivej fólii (zastrihávač uhlíkovej fólie)
- • odolný voči vlhkosti a mechanickému namáhaniu
- • Plne zapuzdrené puzdro zabraňuje vniknutiu prachu, kolofónie alebo iných škodlivých látok
- • Kovové časti vyrobené z neželezných kovov zabraňujú oxidácii a zvyšujú spájkovateľnosť
- • veľmi dobrý kontakt medzi svorkami a substrátom znižuje prechodový odpor
- • Použité plasty sú odolné voči čistiacim roztokom a spomaľujú horenie podľa triedy horľavosti HB podľa UL94
- • Veľmi mäkký, plynulý chod brúsky po celej dráhe
- • obdĺžnikový tvar umožňuje automatické vkladanie
- • Dvojitý stierač v strednej polohe v stave pri dodaní
- • Polohu ukazovateľa je možné odčítať na vytlačenej stupnici.
