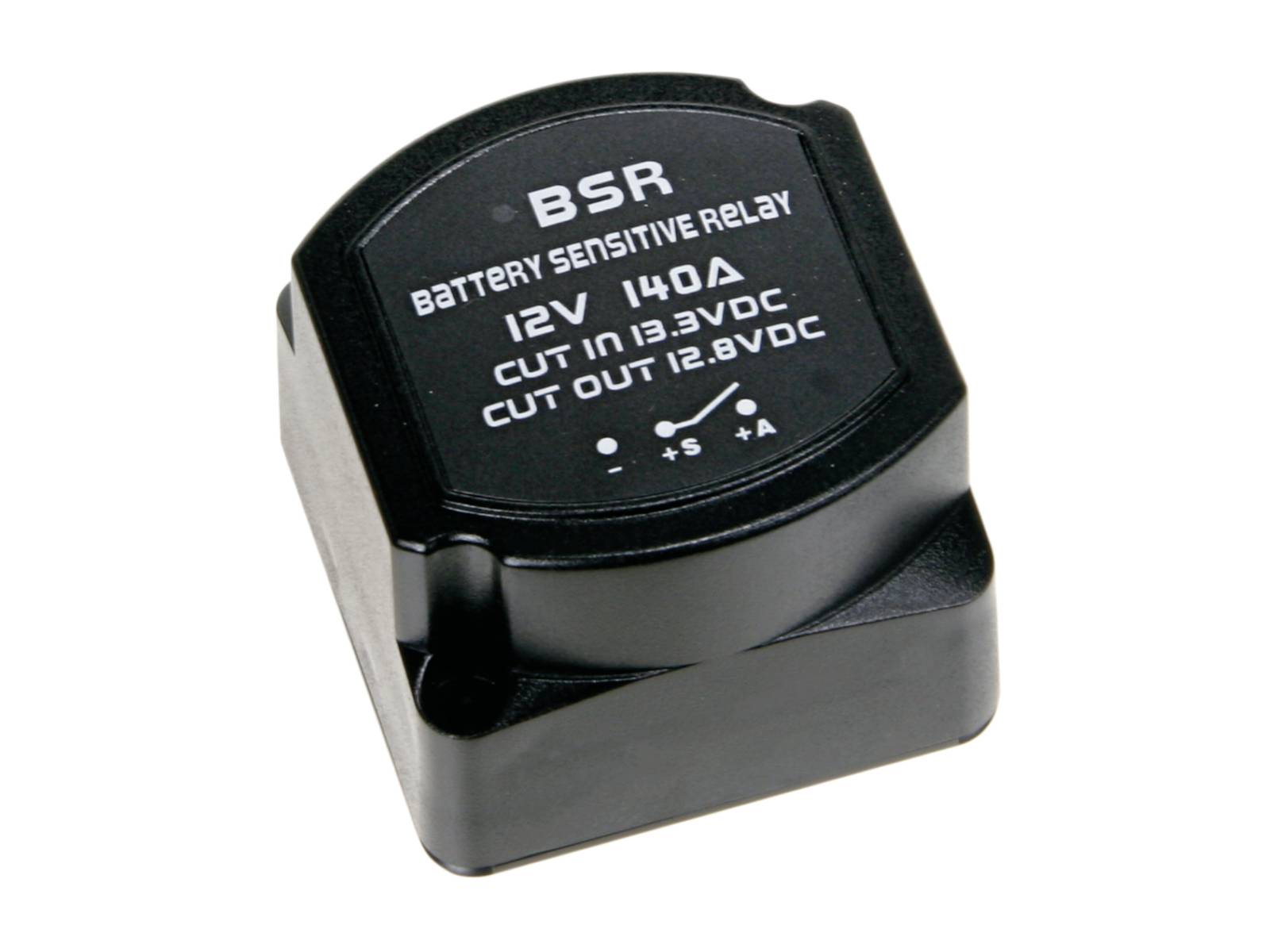

ACV 30.3500-01 deliace relé, 140 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
deliace relé
Typ kontaktu
1 rozpínací
Spínacie napätie (max.)
13.5 V/DC
Spínací prúd (max.)
140 A
3 Ks
Počet
Celkom (85,36 € / kus)
85,36 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
ACV 30.3500-01 Automobilové relé 67,5 x 67,5 x 54,5 mm Elektrické pripojenie Elektronické izolačné relé
- Obojsmerný obvod umožňuje tok prúdu v oboch smeroch, čím sa zabezpečí bezproblémové pripojenie/odpojenie dvoch batérií pre riadenie nabíjania. Automatická detekcia napätia riadi pripojenie alebo odpojenie na základe napätia systému, čím zjednodušuje inštaláciu bez manuálneho zásahu. Normálne otvorené kontakty zabraňujú neúmyselnému zatvoreniu obvodu až do aktivácie, čím sa znižuje pokojový prúd. Integrovaný LED displej jasne zobrazuje stav relé a podporuje diagnostiku a testovanie inštalácie.
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
deliace relé
- Typ
30.3500-01
- Riadiace napätie (max.)
13.5 V/DC
- Typ kontaktu
1 rozpínací
- Spínacie napätie (max.)
13.5 V/DC
- Spínací prúd (max.)
140 A
- Zatvárací kontakt spínacieho prúdu (max.)
140 A
- Šírka
67.5 mm
- V
54.5 mm
- Dĺžka
67.5 mm
- Rozmer.
(d x š x v) 67.5 x 67.5 x 54.5 mm
- Spĺňa RoHS
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3595004 ACV 30.3500-01 deliace relé, 140 A
Popis
Toto automobilové relé funguje ako elektronický odpojovač, ktorý automaticky pripája alebo odpája batérie vozidla v závislosti od stavu napätia. Monitoruje napätie systému a aktivuje svoj normálne otvorený kontakt na pripojenie alebo odpojenie elektrických obvodov. Toto zabraňuje vybitiu štartovacej batérie tým, že sa spätné napájanie zastaví hneď, ako sa nedosiahnu určité prahové hodnoty. Zariadenie je určené na inštaláciu vo vozidlách, kde je potrebné prepínanie vysokého prúdu medzi batériovými blokmi. Je vhodný na integráciu do nabíjacích systémov, takže pripojenie sa vykoná iba vtedy, keď výstup alternátora dosiahne požadovanú hodnotu. Zvyčajne je zabudovaný do obvodov riadenia batérie na riadenie distribúcie náboja a ochranu kapacity štartéra. Stavová LED dióda poskytuje inštalatérovi jednoduchú vizuálnu indikáciu.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Šírka: 67,5 mm
- výška 54,5 mm
- Dĺžka: 67,5 mm
- Maximálny spínací prúd: 140 A
- Maximálne spínacie napätie: +13,5 V DC
- Konfigurácia kontaktu: Normálne otvorený (NO)
- Typ relé: Elektronické izolačné relé
- Typ balenia: Kus
Rady
Údaje o spínacom prúde sa vzťahujú na maximálny spínací prúd. Podrobnejšie špecifikácie nájdete v komplexnej dokumentácii, ktorá je k dispozícii na stiahnutie zadarmo.
