Adafruit 1018 rozširujúce doska 1 ks

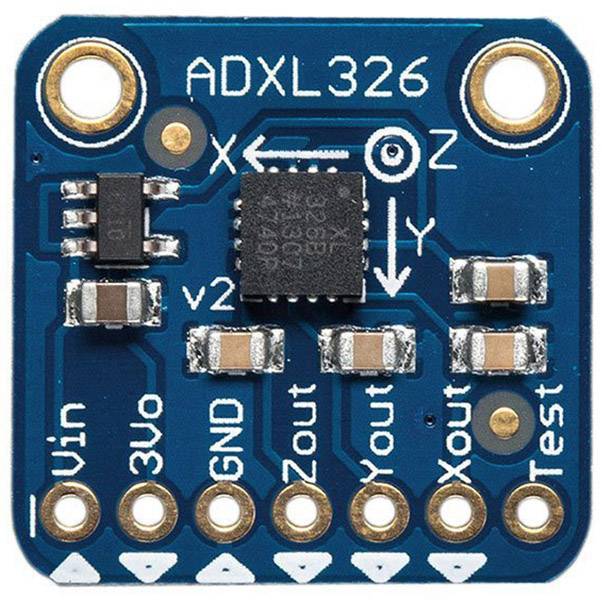

Senzor 'ADXL326' hore na modrej doske plošných spojov s viacerými elektronickými súčiastkami a označenými vývodmi pre Vin, 3V0, GND, Zout, Yout, Xout, Test.

Ilustračný obrázok

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

8 Ks

Počet

Celkom (36,58 € / kus)

36,58 €

bez DPH.

Už len 8 Ks skladom!

Nahlásiť právny incident

Technické parametre

Kategória výrobku: rozširujúce doska

Min. prevádzkové napätie: 3 V

Prevádzkové napätie max.: 5 V

Výstupné napätie (max.): 3.3 V

Výstupné napätie (min.): 0 V

Séria: iMEMS®

Typ nástroja: rozšiřující deska

V: 3.14 mm

Dĺžka: 19 mm

Šírka: 19 mm

Počet výstupov: 3 x

Na stiahnutie

Datasheet

Datasheet 1516627 Adafruit 1018 rozširujúce doska 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1516627 Adafruit 1018 rozširujúce doska 1 ks

Popis

Táto breakoutboard je 1,9 cm x 1,9 cm a má akcelerometer ADXL326 s 3 analógovými výstupmi na meranie osí X, Y a Z. Doska môže byť prevádzkovaná s napätím do 5 V a má výstupný pin regulovaný na 3,3 V. Analógové výstupy sú lineárne, čo znamená, že pri meraní 0 g je výstup vždy polovicou výstupu 3,3 V (1,65 V), 0 V pri -16 ga 3,3 V pri +16 g, s plný rozsah medzi. Doska je dodávaná v kompletne zmontovanom a testovanom stave a obsahuje 8-kolíkovú zástrčku s kolíkom 2,54 mm, aby sa dala použiť s doštičkou alebo doštičkou. Má dva montážne otvory 2 mm. Dva filtračné kondenzátory s 0,1 uF sú vhodné pre šírku pásma 50 Hz.

Tento text bol preložený strojovo.
