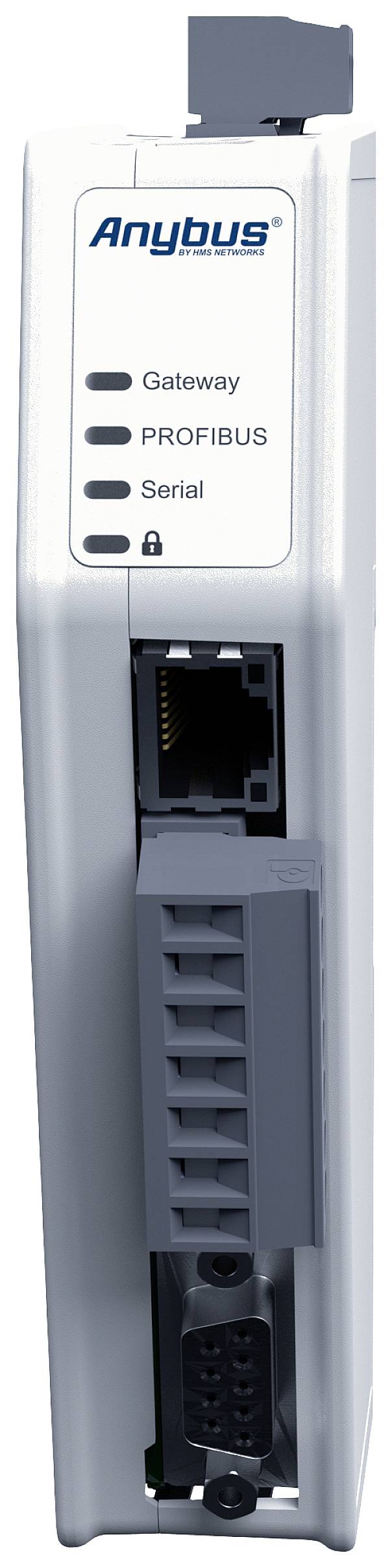

Anybus ABC-SERM-PDPS sériový prevodník Profibus, RS-485, RS-232

Sériový master - PROFIBUS slave

Pomocou Anybus Communicator môžete integrovať sériové zariadenia (RS-232/485) do siete PROFIBUS. Na to nie sú potrebné žiadne zmeny na sériovom zariadení.

Prevodník protokolov dokáže prenášať veľké množstvo dát, ľahko sa konfiguruje vďaka webovému rozhraniu typu drag & drop a je založený na osvedčenej technológii Anybus.

KONVERZUJE TAKMER KAŽDÝ SÉRIOVÝ PROTOKOL

Komunikátor dokáže konvertovať takmer akýkoľvek sériový protokol, napr. protokoly master / slave, ako je Modbus RTU, ale aj protokoly dotazov / odpovedí špecifické pre výrobcu alebo produkovať / konzumovať protokoly.

TYPICKÉ SÉRIOVÉ APLIKÁCIE

Typické sériové aplikácie sú napríklad frekvenčné meniče, snímače, akčné členy, operátorské terminály, čítačky čiarových kódov, čítačky RFID alebo priemyselné váhy.

Prenos až 244 dátových bajtov
Trendom je prenášať čoraz viac dát. Anybus Communicator je teda určený na prenos veľkého množstva dát. Dokáže odoslať 244 bajtov dát do PLC vyššej úrovne a prijať 244 bajtov dát z PLC, takže celkovo možno preniesť 488 bajtov. Vďaka podpore až 150 Modbus príkazov možno bez problémov spracovať aj zložité konfigurácie s viacerými uzlami.

Drag and drop webové rozhranie
Konfigurácia prevodníka protokolov sa vykonáva rýchlo pomocou grafického webového používateľského rozhrania. Nie je potrebné inštalovať žiadny softvér. Stačí otvoriť svoj obľúbený webový prehliadač a začať.

Priemyselný teplotný rozsah
Rozsah priemyselnej prevádzkovej teploty -25 až +70 °C zaisťuje, že komunikátor presvedčí aj v náročných podmienkach.

Osvedčená technológia NP40
Základom komunikátora je osvedčený sieťový procesor Anybus NP40. NP40 sa používa v nespočetných vstavaných aplikáciách po celom svete a je priemyselným štandardom pre spoľahlivú priemyselnú komunikáciu.

Bezpečnostný spínač
Aj pri sofistikovaných bezpečnostných opatreniach je ľudská chyba stále hlavnou príčinou narušenia bezpečnosti. To je dôvod, prečo má komunikátor bezpečnostný spínač, ktorý uzamkne konfiguráciu a zabráni prístupu k webovému konfiguračnému rozhraniu. Po dokončení konfigurácie jednoducho posuňte bezpečnostný spínač do uzamknutej polohy. Potom sa rozsvieti LED visiaceho zámku na komunikátore.

Bezpečnostný čip a bezpečné spustenie
Na splnenie súčasných a budúcich bezpečnostných výziev je komunikátor vybavený najnovším bezpečnostným čipom Anybus. "Secure Boot" - bezpečné spustenie - zabezpečuje, že s firmvérom nebolo manipulované.

Ethernetový konfiguračný port
Vďaka konfiguračnému pripojeniu Ethernet nie je potrebný žiadny špeciálny konfiguračný kábel. Spojenie s prevodníkom protokolov je tiež možné jednoducho nadviazať napr. B. na sledovanie sieťovej prevádzky.

Optimalizované pre montáž na lištu
Úzky tvar, sieťové pripojenia smerujúce dopredu a skrutkové pripojenie sériového káblového pripojenia zaručujú rýchlu a jednoduchú inštaláciu a pripojenie komunikátora.

diagnózy
Po otvorení webového rozhrania Communicator okamžite uvidíte stav pripojenia PROFINET a sériového pripojenia. Môžete tiež vidieť stav jednotlivých sériových uzlov. Stránka seriálu a udalosti sa zaznamenávajú na účely analýzy.

podpora
Niekedy narazíte na problém, s ktorým potrebujete pomôcť. Preto sme do používateľského rozhrania pridali stránku podpory s kontaktnými informáciami. K dispozícii je tiež tlačidlo na vytvorenie balíka podpory na uľahčenie riešenia problémov.

Tento text bol preložený strojovo.
