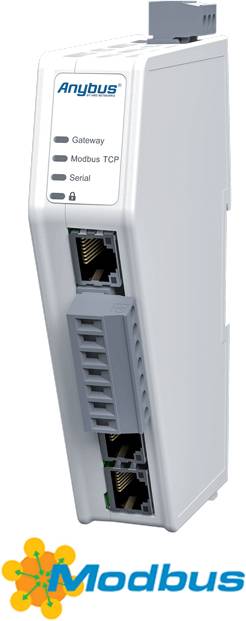

Anybus ABC3028 sériový prevodník RS-485, RS-232, Modbus-RTU
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (633,33 € / kus)
633,33 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
Anybus Communicator Serial Master - Modbus TCP slave
- Modbus RTU master - Modbus TCP server
- Anybus Communicator je konvertor protokolov, ktorý dokáže integrovať prevádzkové zariadenia založené na Modbus-RTU do siete Modbus-TCP. Na to nie sú potrebné žiadne zmeny na prevádzkovom zariadení.
Technické parametre
- TECHNICKÉ ÚDAJE
- Rozmery (D x Š x V) so sériovým pripojením a zástrčkou: 98 x 27 x 144 mm
- Hmotnosť: 150 g
- Tlačidlá a spínače: resetovacie tlačidlo a bezpečnostný spínač
- LED: Zobrazenie stavu pre bránu, ako aj pre priemyselnú sieť vyššej úrovne a sériovú podsieť
- Trieda ochrany IP: IP20
- Materiál puzdra: PC ABS, UL 94 VO
- Montáž: cylindrická lišta (35 * 7,5 / 15)
- ŽIVOTNÉ PROSTREDIE
- Prevádzková teplota: 25 až 70 °C
- Skladovacia teplota: 40 až 85 °C
- Relatívna vlhkosť: 0-95% bez kondenzácie
- Inštalačná výška: do 2 000 m
- ZDROJ
- Vstupné napätie: 12 - 30 VDC
- Spotreba energie: Typické hodnoty: 160 mA pri 24 V, maximálne 400 mA pri 12 V
- Sieťové pripojenie: 3-kolíková zástrčka Phoenix
- Ochrana: Ochrana proti prepólovaniu a skratu
- SÉRIOVÉ PRIPOJENIE RS232 / 485
- Pripojenia: 1 x RS232 / RS485
- Prenosová rýchlosť_ 1200 bit/s až 128 kbit/s
- Maximálny počet staníc: 31
- Izolácia: Galvanická izolácia
- Konektor: 7-pinový Phoenix konektor
- Maximálny počet uzlov: 31
- MODBUS RTU
- Prevádzkový režim: Master
- Podporované funkcie: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maximálny počet príkazov: 150
- Veľkosť vstupných dát: 1 024 bajtov
- Veľkosť výstupných dát: 1 024 bajtov
- MODBUS TCP
- Prevádzkový režim: server
- Maximálny počet pripojení: 4
- Veľkosť vstupných dát: 1500 bajtov
- Veľkosť výstupných dát: 1500 bajtov
- ETHERNETOVÉ PRIPOJENIA
- Pripojenia: 2 x Ethernet
- Izolácia: Galvanická izolácia
- Prenosová rýchlosť: 10/100 Mbit/s plne duplexná
- Konektor: RJ45
- Prepínač: Prepínač s dvomi portami
- Kategória výrobku
sériový prevodník
- Rozhranie
RS-485
RS-232
Modbus-RTU
- Typ
ABC3028
- Max. prevádzková teplota
-25 °C
- Min. prevádzková teplota
-25 °C
- Prevádzkové napätie
12-30 V DC
- Prevádzková teplota
-25 do -25 °C
- Rozmer.
(š x v) 27 mm x 144 mm
- Max. odber prúdu
400 mA
- V
144 mm
- Šírka
27 mm
- Číslo výrobcu
ABC3028
- Rozhranie
Modbus-TCP
- Príkon prúdu
160 mA
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 2476384 Anybus ABC3028 sériový prevodník RS-485, RS-232, Modbus-RTU
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2476384 Anybus ABC3028 sériový prevodník RS-485, RS-232, Modbus-RTU
Popis
Prevodník protokolov dokáže prenášať veľké množstvo dát, ľahko sa konfiguruje vďaka webovému rozhraniu drag & drop a je založený na osvedčenej technológii Anybus.
VLASTNOSTI A VÝHODY
Webové konfiguračné rozhranie drag and drop
Prenos až 1 500 dátových bajtov v oboch smeroch (vyžaduje sa „veľké dopredné otvorenie“)
Priemyselný teplotný rozsah od -25 do +70 ° C
Osvedčená technológia Anybus: sieťový procesor NP40
Bezpečnostný čip, bezpečnostný spínač a bezpečné spustenie (Secure Boot)
Drag and drop webové rozhranie
Konfigurácia prevodníka protokolov sa vykonáva rýchlo pomocou grafického webového používateľského rozhrania. Nie je potrebné inštalovať žiadny softvér. Stačí otvoriť svoj obľúbený webový prehliadač a začať.
Prenos až 1 500 dátových bajtov
Trendom je prenášať čoraz viac dát. Preto je Anybus Communicator určený na prenos veľkého množstva dát. Dokáže odoslať 1 500 bajtov dát do PLC vyššej úrovne a prijať 1 500 bajtov dát z PLC, takže je možné preniesť celkovo 3 000 bajtov (vyžaduje sa "veľký otvorený dopredu"). Vďaka podpore až 150 Modbus príkazov možno bez problémov spracovať aj zložité konfigurácie s viacerými uzlami.
Priemyselný teplotný rozsah
Rozsah priemyselnej prevádzkovej teploty od -25 do +70 °C zaisťuje, že komunikátor je presvedčivý aj v náročných podmienkach.
Osvedčená technológia NP40
Základom komunikátora je osvedčený sieťový procesor Anybus NP40. NP40 sa používa v nespočetných vstavaných aplikáciách po celom svete a je priemyselným štandardom pre spoľahlivú priemyselnú komunikáciu.
Bezpečnostný spínač
Aj pri sofistikovaných bezpečnostných opatreniach je ľudská chyba stále hlavnou príčinou narušenia bezpečnosti. Preto má komunikátor bezpečnostný spínač, ktorý uzamkne konfiguráciu a zabráni prístupu do webového konfiguračného rozhrania. Po dokončení konfigurácie jednoducho posuňte bezpečnostný spínač do uzamknutej polohy. Potom sa rozsvieti LED visiaceho zámku na komunikátore.
Bezpečnostný čip a bezpečné spustenie
Na splnenie súčasných a budúcich bezpečnostných výziev je komunikátor vybavený najnovším bezpečnostným čipom Anybus. "Secure Boot" - bezpečné spustenie - zaisťuje, že s firmvérom nebolo manipulované.
Ethernetový konfiguračný port
Vďaka konfiguračnému pripojeniu Ethernet nie je potrebný žiadny špeciálny konfiguračný kábel. Cez neho sa dá jednoducho nadviazať aj spojenie s prevodníkom protokolov, napr. B. na monitorovanie sieťovej prevádzky.
Optimalizované pre montáž na lištu
Úzky tvar, sieťové pripojenia smerujúce dopredu a skrutkové pripojenie sériového káblového pripojenia zaručujú rýchlu a jednoduchú inštaláciu a pripojenie komunikátora.
diagnózy
Keď otvoríte webové rozhranie Communicator, okamžite uvidíte stav pripojenia Modbus-TCP a sériového pripojenia. Môžete tiež vidieť stav jednotlivých sériových uzlov. Stránka seriálu a udalosti sa zaznamenávajú na účely analýzy.
podpora
Niekedy narazíte na problém, s ktorým potrebujete pomôcť. Preto sme do používateľského rozhrania pridali stránku podpory s kontaktnými informáciami. K dispozícii je tiež tlačidlo na vytvorenie balíka podpory na uľahčenie riešenia problémov.
Tento text bol preložený strojovo.
VLASTNOSTI A VÝHODY
Webové konfiguračné rozhranie drag and drop
Prenos až 1 500 dátových bajtov v oboch smeroch (vyžaduje sa „veľké dopredné otvorenie“)
Priemyselný teplotný rozsah od -25 do +70 ° C
Osvedčená technológia Anybus: sieťový procesor NP40
Bezpečnostný čip, bezpečnostný spínač a bezpečné spustenie (Secure Boot)
Drag and drop webové rozhranie
Konfigurácia prevodníka protokolov sa vykonáva rýchlo pomocou grafického webového používateľského rozhrania. Nie je potrebné inštalovať žiadny softvér. Stačí otvoriť svoj obľúbený webový prehliadač a začať.
Prenos až 1 500 dátových bajtov
Trendom je prenášať čoraz viac dát. Preto je Anybus Communicator určený na prenos veľkého množstva dát. Dokáže odoslať 1 500 bajtov dát do PLC vyššej úrovne a prijať 1 500 bajtov dát z PLC, takže je možné preniesť celkovo 3 000 bajtov (vyžaduje sa "veľký otvorený dopredu"). Vďaka podpore až 150 Modbus príkazov možno bez problémov spracovať aj zložité konfigurácie s viacerými uzlami.
Priemyselný teplotný rozsah
Rozsah priemyselnej prevádzkovej teploty od -25 do +70 °C zaisťuje, že komunikátor je presvedčivý aj v náročných podmienkach.
Osvedčená technológia NP40
Základom komunikátora je osvedčený sieťový procesor Anybus NP40. NP40 sa používa v nespočetných vstavaných aplikáciách po celom svete a je priemyselným štandardom pre spoľahlivú priemyselnú komunikáciu.
Bezpečnostný spínač
Aj pri sofistikovaných bezpečnostných opatreniach je ľudská chyba stále hlavnou príčinou narušenia bezpečnosti. Preto má komunikátor bezpečnostný spínač, ktorý uzamkne konfiguráciu a zabráni prístupu do webového konfiguračného rozhrania. Po dokončení konfigurácie jednoducho posuňte bezpečnostný spínač do uzamknutej polohy. Potom sa rozsvieti LED visiaceho zámku na komunikátore.
Bezpečnostný čip a bezpečné spustenie
Na splnenie súčasných a budúcich bezpečnostných výziev je komunikátor vybavený najnovším bezpečnostným čipom Anybus. "Secure Boot" - bezpečné spustenie - zaisťuje, že s firmvérom nebolo manipulované.
Ethernetový konfiguračný port
Vďaka konfiguračnému pripojeniu Ethernet nie je potrebný žiadny špeciálny konfiguračný kábel. Cez neho sa dá jednoducho nadviazať aj spojenie s prevodníkom protokolov, napr. B. na monitorovanie sieťovej prevádzky.
Optimalizované pre montáž na lištu
Úzky tvar, sieťové pripojenia smerujúce dopredu a skrutkové pripojenie sériového káblového pripojenia zaručujú rýchlu a jednoduchú inštaláciu a pripojenie komunikátora.
diagnózy
Keď otvoríte webové rozhranie Communicator, okamžite uvidíte stav pripojenia Modbus-TCP a sériového pripojenia. Môžete tiež vidieť stav jednotlivých sériových uzlov. Stránka seriálu a udalosti sa zaznamenávajú na účely analýzy.
podpora
Niekedy narazíte na problém, s ktorým potrebujete pomôcť. Preto sme do používateľského rozhrania pridali stránku podpory s kontaktnými informáciami. K dispozícii je tiež tlačidlo na vytvorenie balíka podpory na uľahčenie riešenia problémov.
Tento text bol preložený strojovo.
Rozsah dodávky
- ZAHRNUTÉ PRÍSLUŠENSTVO:
- - Sprievodca rýchlym spustením
- - 7-pólová skrutková svorka
- - Napájací konektor: 3-pin
- - Konfiguračný softvér je k dispozícii na stiahnutie
- - (napájací zdroj nie je súčasťou dodávky)
