Name: BERNSTEIN Tools for Electronics 4-988-RPM, digitálny momentový adaptér, prednastavené, 1/4" (6,3 mm), 5.0 Nm (max)
Brand: BERNSTEIN Tools for Electronics
SKU: 3251057
Availability: BackOrder

Detailný záber momentového obmedzovača s nápisom '5.0 Nm, 44.3 In-lb, 4-988 ot./min'. Hlavné charakteristiky sú moment a otáčky.

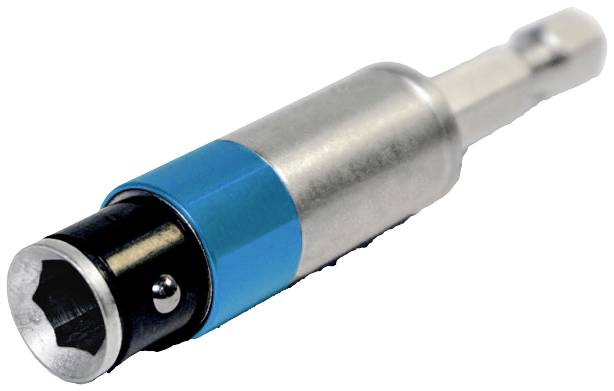

Kovový šesťhranný bitový nadstavec s modrým prsteňom, používaný na upevňovanie alebo uvoľňovanie skrutiek v skľučovadle.

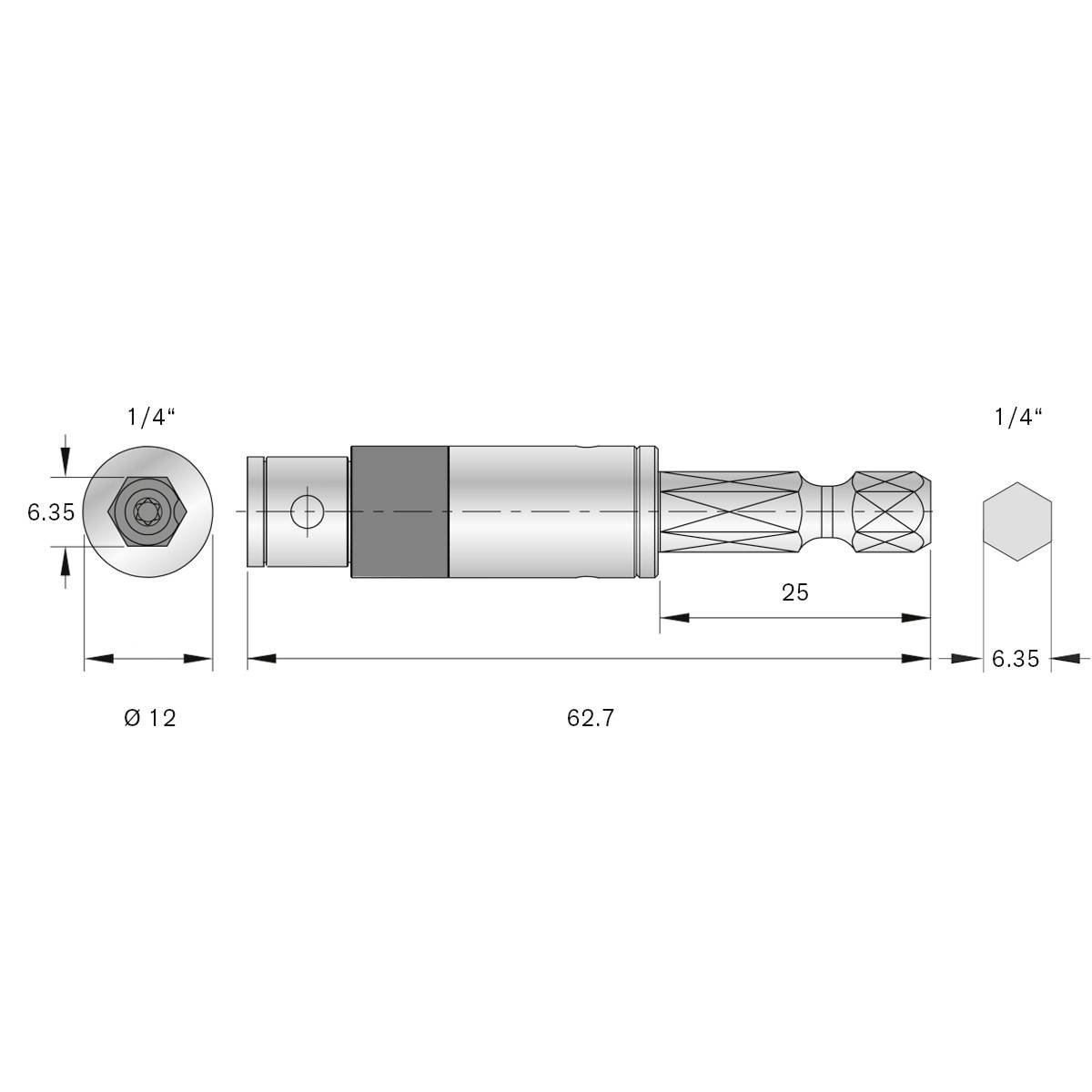

Technický výkres adaptéra. Rozmery: dĺžka 62,7 mm, priemer 12 mm, šesťhran 6,35 mm (1/4 palca).

1/3

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (51,99 € / kus)

51,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

E-torque adaptér 5,0 Nm pre 1/4 palcovú vnútornú/vonkajšiu montáž (250 ot./min.)

Prednastavený krútiaci moment, presný na 20 000 kliknutí (max. rýchlosť 250 ot./min.)
Tolerancia: +/-10% (výrobný certifikát na vyžiadanie)
Uťahovací moment: 5,0 Nm / 51,0 Kgfcm / 44,3 in-lb
Držiak bitového magnetu: 1/4 palcový šesťhran 6,35 mm (DIN 3126)
Rýchlovýmenné pripojenie: E6.3 držiak na stroj
Materiál: legovaná oceľ
Ø adaptéra: 12 mm
Dĺžka adaptéra: 37,7 mm (bez hriadeľa)

Technické parametre

Kategória výrobku: digitálny momentový adaptér

Vlastnosti: prednastavené

Typ zakončenia: 1/4" (6,3 mm)

Točivý moment (max.): 5.0 Nm

Presnosť spustenie ±: 10 %

Dĺžka: 37.7 mm

Norma DIN: DIN 3126

: výrobca s certifikátom

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3251057 BERNSTEIN Tools for Electronics 4-988-RPM, digitálny momentový adaptér, prednastavené, 1/4" (6,3 mm), 5.0 Nm (max)

Popis

Premeňte svoj akumulátorový skrutkovač a ¼ palcový bit na dokonalé momentové náradie. Hodnota krútiaceho momentu je prednastavená v adaptéri a dá sa upnúť medzi akýkoľvek bežný akumulátorový skrutkovač a bit (systém rýchlej výmeny E6.3). Maximálna rýchlosť je 250 otáčok za minútu s minimálnym opakovaním kliknutia. Ak sa dosiahne maximálny krútiaci moment stroja, musí sa dotiahnuť rukou. Cvaknutie signalizuje dosiahnutie krútiaceho momentu. Adaptér sa nedá príliš utiahnuť. Pri uvoľňovaní skrutky nedochádza k momentovému odblokovaniu (kvôli zablokovanému hriadeľu jadra), takže nie je potrebný žiadny ďalší povoľovací nástroj (o 30 % vyšší krútiaci moment pri uvoľňovaní).

Tento text bol preložený strojovo.

Prevedenie

Momentové adaptéry sa často používajú ako kompletné riešenie pre prácu na elektronických zariadeniach, v rýchlovýmenných systémoch, robotických staniciach, letectve, medicínskej technike alebo jednoducho na akomkoľvek pracovnom stole, kde sa vyžaduje presný krútiaci moment.

Rady

Adaptéry sú testované podľa DIN EN ISO 6789 (ručné momentové skrutkovacie nástroje) a majú toleranciu ± 10 % pre minimálne 20 000 kliknutí. Hodnotu krútiaceho momentu by mal používateľ pravidelne kontrolovať pomocou zariadenia na meranie krútiaceho momentu. Adaptér funguje cez ochranu račne proti spätnému rázu, krútiaci moment v objímke zásuvky. Patentovaný systém pozostáva aj z dutého hriadeľa a tlmiaceho valca. Hriadeľ jadra je schopný pohybovať pohyblivou račňou. Tlmiaci valec má štrbinu, ktorá umožňuje posúvanie rozperného puzdra na hriadeli jadra. Keď aplikovaný krútiaci moment prekročí prednastavený krútiaci moment, hriadeľ jadra sa stane neaktívnym. To znamená, že po dosiahnutí požiadavky na krútiaci moment sa už nezvyšuje trvalé napätie, a to ani na uťahovanej skrutke.
