Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montážna doska 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
montážna doska
Prevádzkové napätie
240 V/AC
Hmotnosť
15000 g
Dĺžka
600 mm
Šírka
600 mm
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
5 234,96 €
3
2% = 127,73 €
5 107,23 €
5
3% = 178,51 €
5 056,45 €
10
4% = 212,54 €
5 022,42 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (5 234,96 € / kus)
5 234,96 €
bez DPH.
Doprava zadarmo
Hlavné benefity

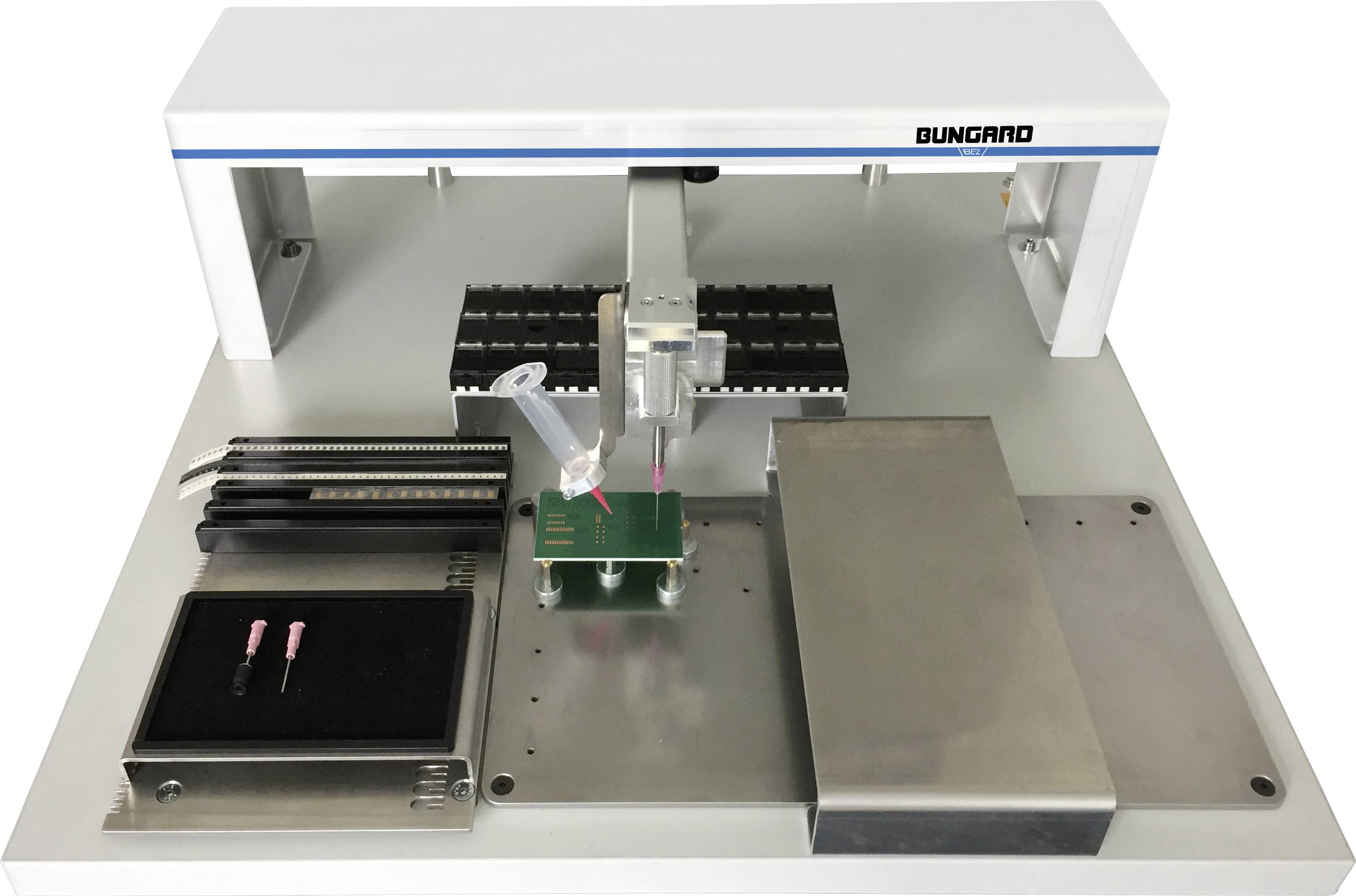

Manuálny manipulátor Pick&Place SMT3000 ECO Basis (bez kamery a obrazovky)
- Manipulátor na osádzanie SMD súčiastok
- Plynulo sa pohybujúci portál XY s umiestňovacou hlavou v osi Z
- S flexibilným držiakom magnetickej dosky plošných spojov a opierkou ruky
- Držiaca lišta s 5 podávačmi pásky a univerzálnou podporou komponentov
- Stojan s 36 nádobami a vákuovou pumpou
- Kryt a opierka dlaní s práškovou farbou vo svetlosivej farbe 7035
Dodatočné informácie:
Technické parametre
- Kapacita umiestnenia: cca. 200 – 500 SMD/hodinu
- Montážna plocha: 270 x 170 mm
- Zdvih hlavy pre umiestnenie v tvare Z: 25 mm
- Uhol natočenia: 0 - 360 stupňov
- Základná sada umožňuje napájanie 5 pásov (voliteľne s použitím dodatočných koľajníc max. 19 x 8 mm)
- Sypký tovar: Stojan s max. 36 kontajnerov
- Rozsah: 0402 - 70x70mm
- Max. výška komponentu: 20 mm
- min. Veľkosť dosky plošných spojov: 8 x 8 mm
- Max. Hrúbka DPS: 10 mm
- Max. voľná výška pod LP: 18 mm
- max. Rozmery dosky plošných spojov: 340 x 170 mm
- Vlhkosť: 50 – 75 %
- Prevádzková teplota: 15 – 30 °C
- Hladina hluku: 50-70 dB
- Kategória výrobku
montážna doska
- Prevádzkové napätie
240 V/AC
- Hmotnosť
15000 g
- Dĺžka
600 mm
- Šírka
600 mm
- V
200 mm
- Obsah
1 ks
- Typ
Manueller Pick&Place-Manipulator SMT 3000 ECO Basic
- Spĺňa RoHS
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417728 Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montážna doska 1 ks
Popis
Manipulátor na výrobu prototypov a malých sérií. Patentovaná hlava Pick & Place umožňuje pohodlnú manipuláciu s SMD súčiastkami. Modulárny systém je možné konfigurovať pre akúkoľvek aplikáciu. Systém vykonáva celý proces od nanesenia spájkovacej pasty alebo lepidla až po montáž rôznych komponentov. Plynulé vedenie umiestňovacej hlavice pomáha presnému umiestneniu SMD diód.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Dávkovacie zariadenie
- Manipulátor je možné rozšíriť na dávkovač pomocou kompresora a ručného dávkovacieho zariadenia. Okrem spájkovacej pasty a lepidla je možné dávkovať aj iné médiá.
- Podávač komponentov
- Komponenty je možné do systému privádzať na spracovanie ako v pásovej forme, tak aj ako sypký materiál.
- Podávač pásky
- Podávače pások môžu na pracovisku skladovať štandardné komponenty vo veľkom množstve. Po odstránení krycej pásky sa pás automaticky posunie dopredu a odkryjú sa komponenty určené na spracovanie.
- Dávkovač laboratórnych pásov
- Laboratórny dávkovač pásov sa môže použiť na spracovanie úsekov pásov potrebných na výrobu. Jednotlivé komponenty je možné vybrať priamo z pásu, čím sa eliminuje potreba ich prekladania do veľkoobjemových kontajnerov.
- Veľkoobjemový kontajner
- Zásobník na sypký materiál dodáva manipulátoru kondenzátory, rezistory a integrované obvody.
- Nadstavec pre kameru
- Pomocou kamery, ktorú je možné priamo prispôsobiť umiestňovacej hlave, je možné celý proces umiestňovania, od zdvihnutia až po umiestnenie súčiastky, zobraziť zväčšene na monitore.
