Name: Bürkert proporcionálny regulačný ventil tlaku 189345 2836 G 1/2 Menovitá vzdialenosť 4 mm Materiál puzdra nerezová ocel
Brand: Bürkert
SKU: 3046865
Availability: BackOrder

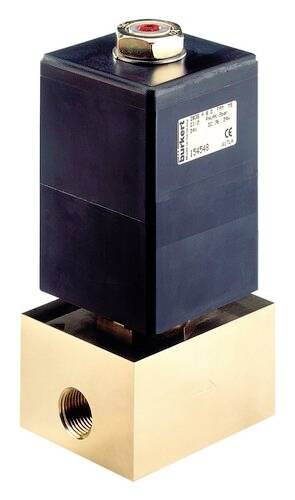

Elektromagnetický ventil so štvorcovým mosadzným telesom a čiernym plastovým krytom, používaný v priemyselných aplikáciách.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (1 205,00 € / kus)

1 205,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

2/2-cestný proporcionálny ventil

Pre vysokú priepustnosť médií
Priamo pôsobiace, uzavreté bez prúdu
Prevádzkový tlak 0... 25 bar
Nominálne šírky DN 3,0 ... 12 mm
Linkové pripojenie 1/2” a 3/4”

Technické parametre

Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
Materiál tesnenia - materiál tesnenia sedadla: EPDM (etylén propylén-diénová guma)
Tesniaci materiál - tesnenie smerom von Materiál: EPDM (etylén propyléndiénová guma)
Tlak a teplota - Teplota média min: -30 °C
Tlak a teplota - Teplota média max: 90 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - Menovitý tlak min: -1 bar
Tlak a teplota - Menovitý tlak max: 16 bar
Tlak a teplota - diferenčný tlak max: 16 bar
Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Typ konektora tvar A podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
Elektrické pripojenie - Typ elektrického pripojenia: samec
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - prietok: pod sedadlom
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
Charakteristiky zariadenia - Prevádzka: priame pôsobenie
Vlastnosti zariadenia - Separácia média: Nie
Vlastnosti zariadenia - Funkcia spínania: nepretržitá
Vlastnosti zariadenia - Vykonanie analýzy: Nie
Charakteristika zariadenia - Steam verzia: Nie
Vlastnosti zariadenia - vedenie jadra: posuvný krúžok
Charakteristika zariadenia - frekvencia PWM min.: 150 Hz
Charakteristika zariadenia - Frekvencia PWM max.: 180 Hz
Vlastnosti zariadenia - rozsah nastavenia: 1:25
Vlastnosti zariadenia - vedenie jadra 2: puzdro valca
Médium & kalibrácia - montážna poloha: ľubovoľná
Médium a kalibrácia - vhodné pre tekuté médiá: Áno
Médium & kalibrácia - vhodné pre plynné médiá: Áno
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 431 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 4 mm
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,4 m3/h
Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 5/32 palca
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - linkové pripojenie 1 označenie závitu: 1/2
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/2
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Napätie - tolerancia napätia kladná: 10%
Napätie - tolerancia napätia záporná: 10%
Cievka (jadro) - Veľkosť cievky: 72mm
Cievka (jadro) - Odpor cievky: 13,5 ohmov
Cievka (jadro) - Typ cievky: zastrčená
Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Vodiaca trubica jadra Materiál: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Vodiaci prvok jadra 1 Materiál: PTFE (polytetrafluóretylén)
Cievka (jadro) - časť v kontakte s médiom Vodiaci prvok jadra 2 Materiál: PEEK (polyéteréterketón)
Cievka (jadro) - časť v kontakte s médiom Dištančná objímka Materiál: nehrdzavejúca oceľ
Materiály - Hlavný ventil Materiál v kontakte s médiom: nehrdzavejúca oceľ
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
Schválenia - Menovitý výkon: 24 W

Typ: 189345

Kategória výrobku: proporcionálny regulačný ventil tlaku

Prevádzkové napätie: 24 V/DC

Materiál puzdra: nerezová ocel

Pripojenie: G 1/2

Prevádzkový tlak (max.): 16 bar

Prevádzková teplota: -30 °C (min)

Min. prevádzková teplota: -30 °C

Príkon (odber): 24 W

Číslo výrobcu: 189345

Prevádzkový tlak (min.): -1 bar

Tesniaci materiál: EPDM

Funkcia: 2/2-cestný

Teplota média (rozsah): -30 do 90 °C

Max. teplota média: 90 °C

Min. teplota média: -30 °C

Médium: Tekuté médium

Menovitá vzdialenosť: 4 mm

QNn hodnota: 431 l/min

: IP65

Max. okolitá teplota: 55 °C

Min. okolitá teplota: -10 °C

Účinky: priamočinný

Hodnota kv: 0.4 m³/h

Na stiahnutie

Datasheet

Datasheet 3046865 Bürkert proporcionálny regulačný ventil tlaku 189345 2836 G 1/2 Menovitá vzdialenosť 4 mm Materiál puzdra nerezová ocel

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3046865 Bürkert proporcionálny regulačný ventil tlaku 189345 2836 G 1/2 Menovitá vzdialenosť 4 mm Materiál puzdra nerezová ocel

Popis

Priamočinný proporcionálny ventil typu 2836 funguje ako elektromagneticky poháňaný regulačný ventil v aplikáciách s porovnateľne vysokými prietokmi. Ventil sa zatvára bez prúdu.
