Name: Bürkert proporcionálny regulačný ventil tlaku 278392 3285 G 1 Menovitá vzdialenosť 25 mm Materiál puzdra polykarbonát Te
Brand: Bürkert
SKU: 3047233
Availability: BackOrder

Elektrický ventil v puzdre, ktorý sa používa na riadenie prietoku kvapalín alebo plynov v potrubných systémoch.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (965,00 € / kus)

965,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Elektrický motor 2-cestný priamy podporný ventil sedadla

Pohon nie je v kontakte s médiom
Vynikajúci rozsah nastavenia a rýchly čas odozvy
Nízka spotreba elektrickej energie
Menovitá šírka pripojenia DN 15...25
Varianty: štandard, polohovadlo, procesný regulátor

Technické parametre

Materiál pohonu: PC (polykarbonát)
Pohon - Materiál pohonu 2: PPS (polyfenylénsulfid)
Tesniaci materiál - materiál tesnenia sedla: oxidová keramika / FKM
Tlak a teplota - Teplota média min: 0 °C
Tlak a teplota - Teplota média max: 70 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 60 °C
Tlak a teplota - menovitý tlak min: 0 bar
Tlak a teplota - Menovitý tlak max: 6 bar
Vstupy/Výstupy - Výstup 1 typu analógový prúd: 4-20 mA
Vstupy/Výstupy – Vstupy/Výstupy: 1 analógový vstup + 1 analógový výstup
Vstupy/Výstupy - Analógový prúd typu vstupu 1: 4-20 mA
Elektrické pripojenie - Elektrické pripojenie 1 typ: Zástrčka - M12
Elektrické pripojenie - Elektrické pripojenie 1 Počet kontaktov: 8 ST
Elektrické pripojenie - Elektrické pripojenie 1 typ: samec
Funkcie - Funkcia: Regulačný ventil
Funkcie - Núdzový reset: Nie
Funkcie - Elektrická funkcia: regulácia polohy
Vlastnosti zariadenia - Produktová podskupina: Kompaktné ventily
Vlastnosti zariadenia - Hlavný ventil Princíp funkcie: Motýľový ventil
Vlastnosti zariadenia - Prietok: cez sedadlo
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 9,6 m3/h
Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 25 mm (1")
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - Materiál pripojenia linky: nehrdzavejúca oceľ
Procesné pripojenie / pripojenie potrubia - pripojenie potrubia 1 menovitý priemer: 1"
Procesné / linkové pripojenie - linkové pripojenie 1 štandard: G
Softvér / Komunikácia - Komunikačné rozhranie Hardvér 1: M12 8-pin
Softvér / Komunikácia - Komunikačný protokol s hardvérom 1 büS: Áno
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Napätie - tolerancia napätia kladná: 10%
Napätie - tolerancia napätia záporná: 10%
Cievka (jadro) - Elektrický príkon min.: 1W
Cievka (jadro) - Elektrický príkon max.: 12W
Cievka (jadro) - Trieda tepelnej izolácie pohonu: A
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2

Typ: 278392

Kategória výrobku: proporcionálny regulačný ventil tlaku

Prevádzkové napätie: 24 V

Materiál puzdra: polykarbonát

Pripojenie: G 1

Prevádzkový tlak (max.): 6 bar

Prevádzková teplota: 0 °C (min)

Min. prevádzková teplota: 0 °C

Príkon (odber): 12 W

Číslo výrobcu: 278392

Prevádzkový tlak (min.): 0 bar

Tesniaci materiál: FKM

Teplota média (rozsah): 0 do 70 °C

Max. teplota média: 70 °C

Min. teplota média: 0 °C

Médium: neutrálne médiá

Menovitá vzdialenosť: 25 mm

Požadovaná vstupná hodnota: 4-20 mA

Max. okolitá teplota: 60 °C

Min. okolitá teplota: -10 °C

Účinky: priamočinný

Hodnota kv: 9.6 m³/h

Varianty(Všetky ceny sú s DPH)

Prevádzkové napätie

Pripojenie

Materiál puzdra

Typ

Bürkert proporcionálny regulačný ventil tlaku 278392 3285 G 1 Menovitá vzdialenosť 25 mm Materiál puzdra polykarbonát Tesniaci materiál FKM 1 ks

Objednávacie číslo:3047233

Doručenie: St 21. 10.

1 KsConrad Electronic

Tento produkt

24 V

G 1

polykarbonát

278392

Min.: 1

Násobky: 1

965,00 €^*

Bürkert proporcionálny regulačný ventil tlaku 269244 3285 G 1/2 Menovitá vzdialenosť 8 mm Materiál puzdra polykarbonát Tesniaci materiál FKM 1 ks

Objednávacie číslo:3047216

Doručenie: St 21. 10.

1 KsConrad Electronic

24 V/DC

G 1/2

polykarbonát

269244

Min.: 1

Násobky: 1

665,00 €^*

Bürkert proporcionálny regulačný ventil tlaku 269256 3285 G 1/2 Menovitá vzdialenosť 8 mm Materiál puzdra polykarbonát Tesniaci materiál FKM 1 ks

Objednávacie číslo:3047218

Doručenie: St 21. 10.

1 KsConrad Electronic

24 V

G 1/2

polykarbonát

269256

Min.: 1

Násobky: 1

739,00 €^*

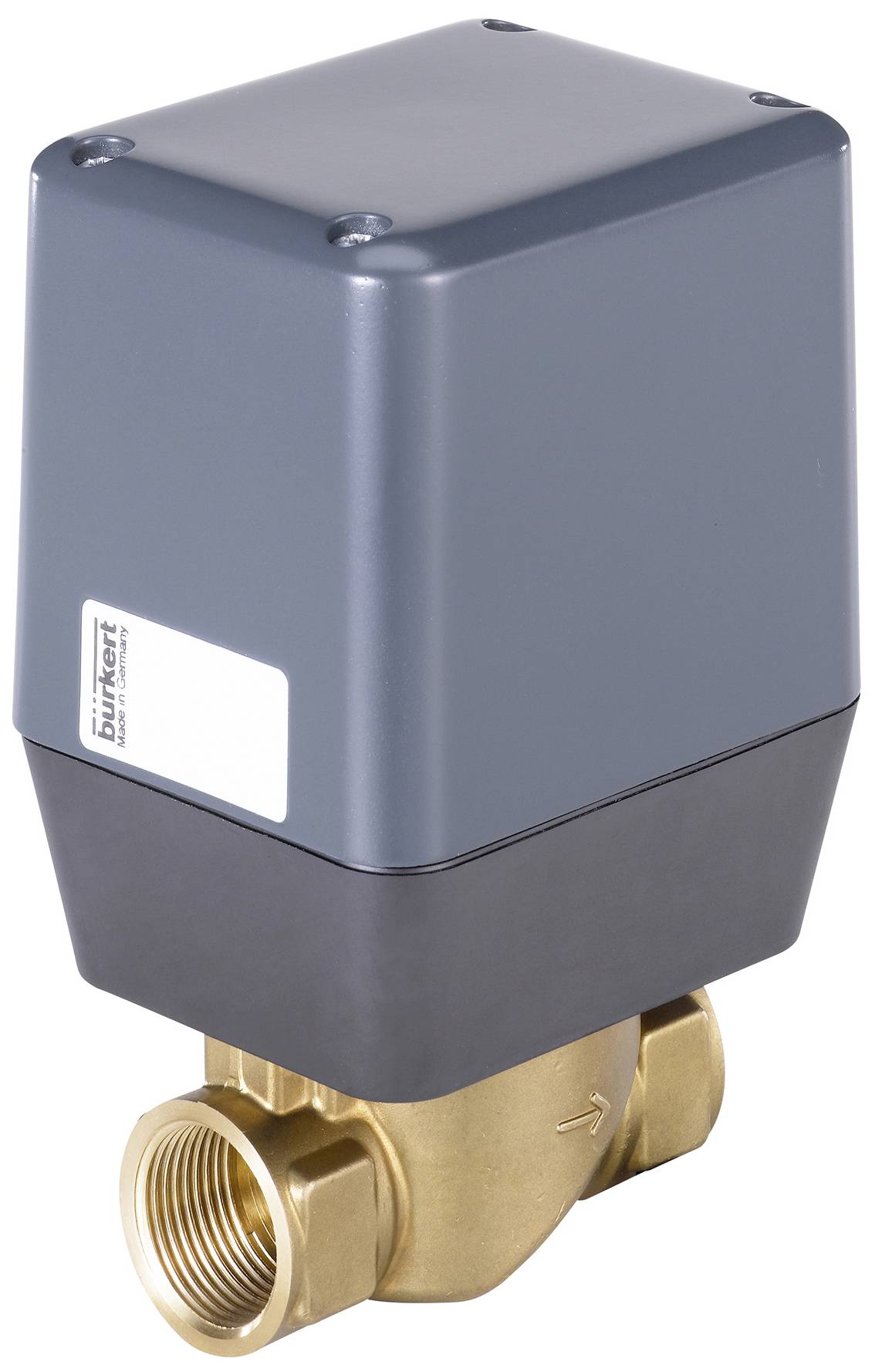

Bürkert proporcionálny regulačný ventil tlaku 278375 3285 1 ks

Objednávacie číslo:3047226

Doručenie: St 21. 10.

1 KsConrad Electronic

278375

Min.: 1

Násobky: 1

885,00 €^*

Bürkert proporcionálny regulačný ventil tlaku 278390 3285 G 3/4 Menovitá vzdialenosť 15 mm Materiál puzdra nerezová ocel Tesniaci materiál oxidová keramika 1 ks

Objednávacie číslo:3047228

Doručenie: St 21. 10.

1 KsConrad Electronic

24 V

G 3/4

nerezová ocel

278390

Min.: 1

Násobky: 1

875,00 €^*

Bürkert proporcionálny regulačný ventil tlaku 278391 3285 G 1 Menovitá vzdialenosť 20 mm Materiál puzdra polykarbonát Tesniaci materiál FKM 1 ks

Objednávacie číslo:3047231

Doručenie: St 21. 10.

1 KsConrad Electronic

24 V/DC

G 1

polykarbonát

278391

Min.: 1

Násobky: 1

965,00 €^*

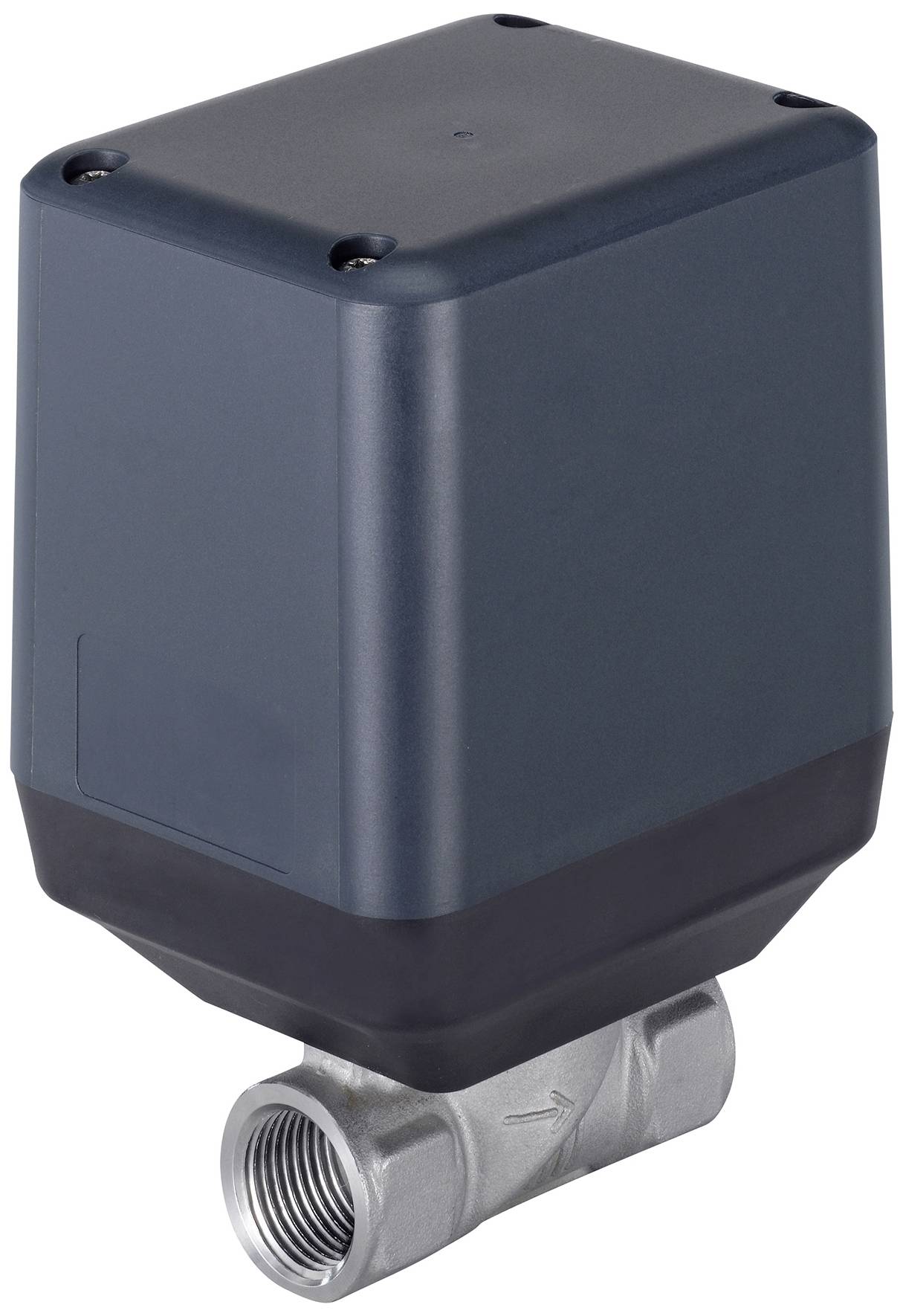

Bürkert proporcionálny regulačný ventil tlaku 359306 3285 G 1/2 Menovitá vzdialenosť 10 mm Materiál puzdra polykarbonát Tesniaci materiál oxidová keramika 1 ks

Objednávacie číslo:3047539

Doručenie: St 21. 10.

1 KsConrad Electronic

24 V

G 1/2

polykarbonát

359306

Min.: 1

Násobky: 1

819,00 €^*

Na stiahnutie

Datasheet

Datasheet 3047233 Bürkert proporcionálny regulačný ventil tlaku 278392 3285 G 1 Menovitá vzdialenosť 25 mm Materiál puzdra polykarbonát Te

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047233 Bürkert proporcionálny regulačný ventil tlaku 278392 3285 G 1 Menovitá vzdialenosť 25 mm Materiál puzdra polykarbonát Te

Popis

Priamočinný motorický ventil typ 3285 je vhodný na dávkovanie kvapalín a plynov v uzavretých alebo otvorených regulačných slučkách. Ventil je poháňaný krokovým motorom. Integrovaná elektronika značne uľahčuje procesnú integráciu, nie sú potrebné ďalšie riadiace moduly. Motor nepotrebuje žiadnu energiu na udržanie špecifického otvorenia ventilu. Táto vlastnosť môže drasticky znížiť energetické požiadavky systému a tým ho zefektívniť.
Typ 3285 je dostupný ako štandardný ON/OFF alebo proporcionálny ventil, ako variant s integrovaným regulátorom polohy a ako variant s integrovaným procesným regulátorom.

Tento text bol preložený strojovo.
