Name: Bürkert proporcionálny regulačný ventil tlaku 282985 6223 G 3/4 Menovitá vzdialenosť 13 mm Materiál puzdra mosaz Tesniac
Brand: Bürkert
SKU: 3047014
Availability: BackOrder

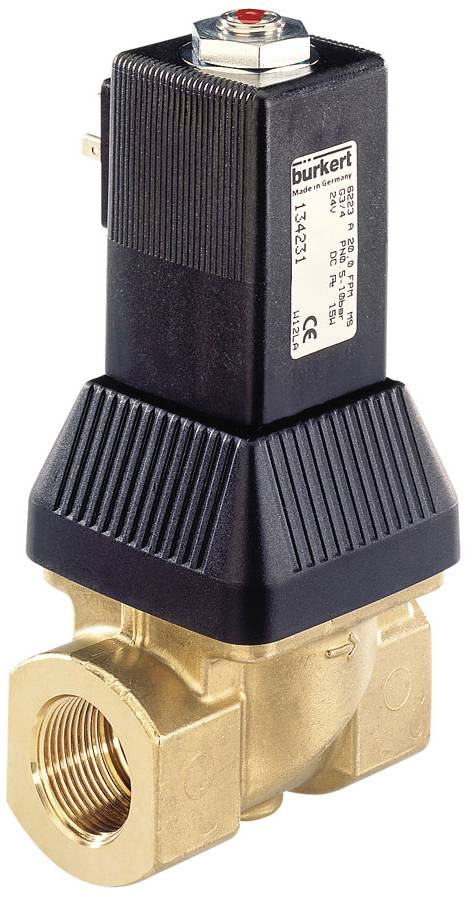

Elektromagnetický ventil s čiernym krytom a mosadznými prípojkami, ktorý sa používa na ovládanie kvapalín.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (385,00 € / kus)

385,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

2/2-cestný proporcionálny ventil, vopred navrhnutý

Regulačný ventil na plynulé ovládanie kvapalín
Nízka hysterézia a vysoká reprodukovateľnosť
Ovládanie pomocou PWM signálu
Pilotom ovládaný, tesne uzatvárací ventil

Technické parametre

Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 90 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - nominálny tlak min: 0,5 bar
Tlak a teplota - Menovitý tlak max: 10 bar
Tlak a teplota - diferenčný tlak max: 10 bar
Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
Elektrické pripojenie - Typ elektrického pripojenia: samec
Charakteristika zariadenia - princíp činnosti hlavného ventilu: piest
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Prietok: cez sedadlo
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
Charakteristika zariadenia - Prevádzka: servo riadené
Vlastnosti zariadenia - Separácia média: Nie
Vlastnosti zariadenia - Funkcia spínania: nepretržitá
Vlastnosti zariadenia - Vykonanie analýzy: Nie
Charakteristika zariadenia - Steam verzia: Nie
Vlastnosti zariadenia - vedenie jadra: posuvný krúžok
Charakteristika zariadenia - frekvencia PWM min.: 180 Hz
Charakteristika zariadenia - Frekvencia PWM max.: 280 Hz
Vlastnosti zariadenia - rozsah nastavenia: 1:10
Vlastnosti zariadenia - vedenie jadra 2: posuvný krúžok
Médium & kalibrácia - montážna poloha: ľubovoľná
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 2 695 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
Menovitá šírka (hodnota Kv) - Menovitá šírka hlavného ventilu 1 (P) (mm): 13 mm
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 2,7 m3/h
Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 1/2 palca
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 3/4
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
Procesné / linkové pripojenie - linkové spojenie 2 označenie závitu: 3/4
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Napätie - tolerancia napätia kladná: 10%
Napätie - tolerancia napätia záporná: 10%
Cievka (jadro) - Veľkosť cievky: 40 mm
Cievka (jadro) - Typ cievky: zastrčená
Cievka (jadro) - materiál cievky (kryt): PA (polyamid)
Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Vodiaca trubica jadra Materiál: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Vodiaci prvok jadra 1 Materiál: PTFE (polytetrafluóretylén)
Cievka (jadro) - časť v kontakte s médiom Vodiaci prvok jadra 2 Materiál: PTFE (polytetrafluóretylén)
Cievka (jadro) - časť v kontakte s médiom Dištančná objímka Materiál: nehrdzavejúca oceľ
Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
Schválenia - Menovitý výkon: 10 W

Typ: 282985

Kategória výrobku: proporcionálny regulačný ventil tlaku

Prevádzkové napätie: 24 V/DC

Materiál puzdra: mosaz

Pripojenie: G 3/4

Prevádzkový tlak (max.): 10 bar

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Príkon (odber): 10 W

Číslo výrobcu: 282985

Prevádzkový tlak (min.): 0.5 bar

Tesniaci materiál: FKM

Funkcia: 2/2 zatvorený monostabilný

Teplota média (rozsah): -10 do 90 °C

Max. teplota média: 90 °C

Min. teplota média: -10 °C

Médium: voda

Menovitá vzdialenosť: 13 mm

QNn hodnota: 2.695 l/min

: IP65

Max. okolitá teplota: 55 °C

Min. okolitá teplota: -10 °C

Účinky: servo riadené

Hodnota kv: 2.7 m³/h

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3047014 Bürkert proporcionálny regulačný ventil tlaku 282985 6223 G 3/4 Menovitá vzdialenosť 13 mm Materiál puzdra mosaz Tesniac

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047014 Bürkert proporcionálny regulačný ventil tlaku 282985 6223 G 3/4 Menovitá vzdialenosť 13 mm Materiál puzdra mosaz Tesniac

Popis

Ventil typu 6223 možno použiť ako pohon na ovládanie veľkého množstva kvapaliny. Nízka hysterézia, vysoká reprodukovateľnosť a dobrá citlivosť odozvy zaisťujú dobré správanie pri ovládaní. Ventil sa tesne uzavrie. Zasunutú cievku je možné jednoducho vymeniť.
