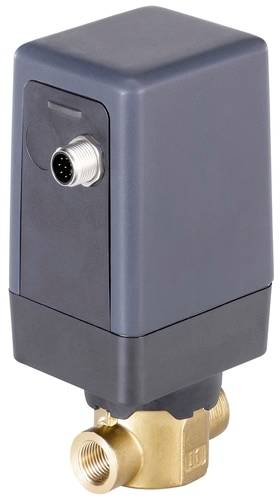

Ilustračný obrázok
Bürkert riadenie 329655 3280 G 3/8 Menovitá vzdialenosť 6 mm Materiál puzdra polyfenylensulfid, polykarbonát Tesniaci ma
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (875,00 € / kus)
875,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Elektrický motor 2-cestný priamy podporný ventil sedadla
- Pohon nie je v kontakte s médiom
- Vynikajúci rozsah nastavenia a rýchly čas odozvy
- Nízka spotreba elektrickej energie
- Menovitá šírka pripojenia DN 8...15
- Varianty: štandard, polohovadlo, procesný regulátor; ako aj vysokotlakové varianty do 22 barov
Technické parametre
- Materiál pohonu: PC (polykarbonát)
- Pohon - Materiál pohonu 2: PPS (polyfenylénsulfid)
- Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: 0 °C
- Tlak a teplota - Teplota média max: 70 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 50 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Menovitý tlak max: 15 bar
- Vstupy/Výstupy - Výstup 1 typu analógový prúd: 4-20 mA
- Vstupy/Výstupy – Vstupy/Výstupy: 1 analógový vstup + 1 analógový výstup
- Vstupy/Výstupy - Analógový prúd typu vstupu 1: 4-20 mA
- Elektrické pripojenie - Elektrické pripojenie 1 typ: Zástrčka - M12
- Elektrické pripojenie - Elektrické pripojenie 1 Počet kontaktov: 8 ST
- Elektrické pripojenie - Elektrické pripojenie 1 typ: samec
- Funkcie - Funkcia: Regulačný ventil
- Funkcie - Núdzový reset: Nie
- Funkcie - Elektrická funkcia: regulácia polohy
- Vlastnosti zariadenia - Produktová podskupina: Kompaktné ventily
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Guľový ventil
- Vlastnosti zariadenia - prietok: pod sedadlom
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,9 m3/h
- Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 6 mm (1/4")
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Materiál pripojenia linky: nehrdzavejúca oceľ
- Procesné / linkové pripojenie - linkové spojenie 1 nominálna šírka: 3/8"
- Procesné / linkové pripojenie - linkové pripojenie 1 štandard: G
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP54
- Softvér / Komunikácia - Komunikačné rozhranie Hardvér 1: M12 8-pin
- Softvér / Komunikácia - Komunikačný protokol s hardvérom 1 büS: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Elektrický príkon min.: 1W
- Cievka (jadro) - Elektrický príkon max.: 12W
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: A
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Typ
329655
- Kategória výrobku
riadenie
- Prevádzkové napätie
24 V/DC
- Materiál puzdra
polyfenylensulfid
polykarbonát
- Pripojenie
G 3/8
- Prevádzkový tlak (max.)
15 bar
- Prevádzková teplota
0 °C (min)
- Min. prevádzková teplota
0 °C
- Príkon (odber)
12 W
- Číslo výrobcu
329655
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Teplota média (rozsah)
0 do 70 °C
- Max. teplota média
70 °C
- Min. teplota média
0 °C
- Médium
Plynové médium
Tekuté médium
- Menovitá vzdialenosť
6 mm
IP54
- Požadovaná vstupná hodnota
4-20 mA
- Max. okolitá teplota
50 °C
- Min. okolitá teplota
-10 °C
- Účinky
priamočinný
- Hodnota kv
0.9 m³/h
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3047382 Bürkert riadenie 329655 3280 G 3/8 Menovitá vzdialenosť 6 mm Materiál puzdra polyfenylensulfid, polykarbonát Tesniaci ma
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047382 Bürkert riadenie 329655 3280 G 3/8 Menovitá vzdialenosť 6 mm Materiál puzdra polyfenylensulfid, polykarbonát Tesniaci ma
Popis
Priamočinný motorický ventil typ 3280 je vhodný na dávkovanie kvapalín a plynov v uzavretých alebo otvorených regulačných slučkách. Ventil je poháňaný lineárnym krokovým motorom. Integrovaná elektronika značne uľahčuje procesnú integráciu, nie sú potrebné ďalšie riadiace moduly. Motor nepotrebuje žiadnu energiu na udržanie špecifického otvorenia ventilu. Táto vlastnosť môže drasticky znížiť energetické požiadavky systému a tým ho zefektívniť.
Typ 3280 je dostupný ako štandardný ON/OFF alebo proporcionálny ventil, ako variant s integrovaným regulátorom polohy a ako variant s integrovaným procesným regulátorom.
Tento text bol preložený strojovo.
Typ 3280 je dostupný ako štandardný ON/OFF alebo proporcionálny ventil, ako variant s integrovaným regulátorom polohy a ako variant s integrovaným procesným regulátorom.
Tento text bol preložený strojovo.
