Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X sada inštalačných testerov, VDE tester, súprava, Norm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Hlavné benefity
EVSE SET CA 6652 + CA 6117 + DataView + CA 762 IP2X
- Pokročilé testovacie zariadenie na testovanie elektrickej bezpečnosti nabíjacích staníc s prúdovými chráničmi typu A, B a EV 6 mA
- Sada na kontrolu všetkých aspektov elektrickej bezpečnosti nabíjacích infraštruktúr podľa inštalačnej normy IEC 60364-7-722
- S testovacím adaptérom CA 6652 pre nabíjacie stanice AC so zástrčkou typu 2
- S testerom napätia CA 762 IP2X na zistenie neprítomnosti napätia
- S testerom inštalácií CA 6117 vrátane protokolového softvéru DataView

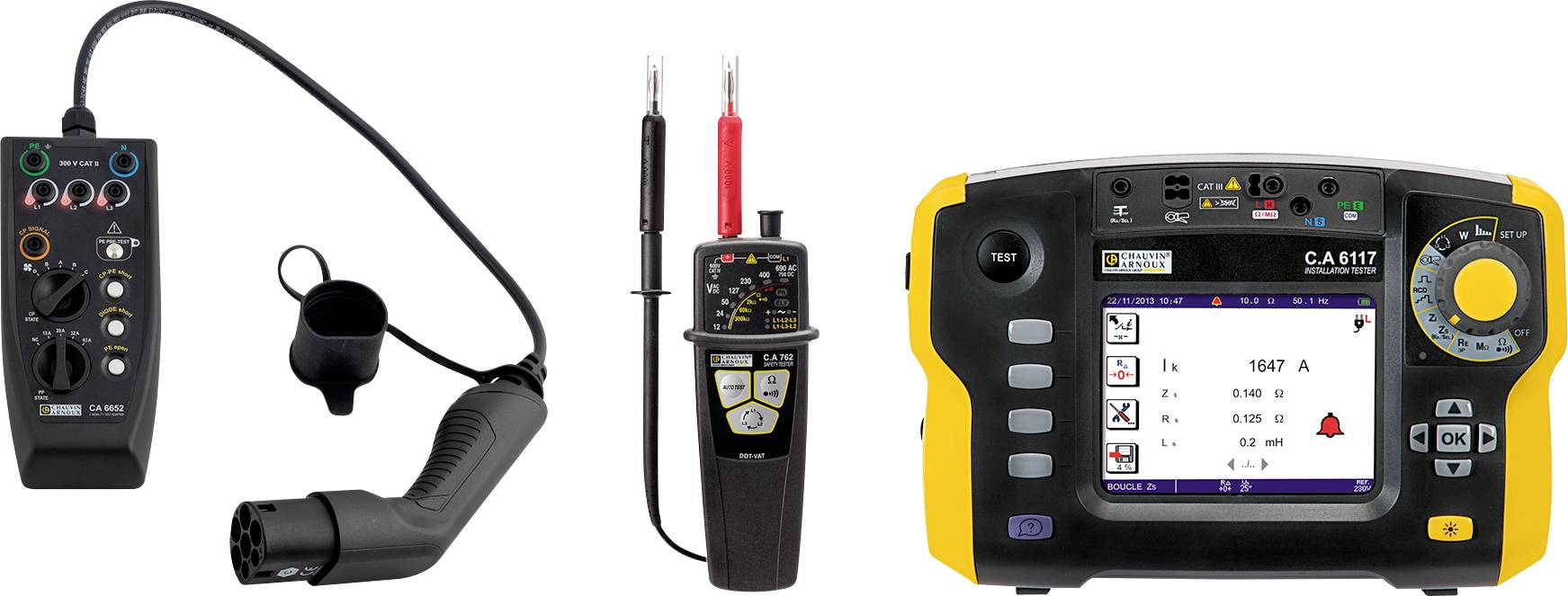

- Obsah balenia: 1 testovací adaptér CA 6652 pre nabíjacie stanice striedavého prúdu so zástrčkou typu 2, 1 dvojpólový tester napätia CA 762 IP2X, 1 tester inštalácií CA 6117 so softvérom DataView
Technické parametre
- Kategória výrobku
sada inštalačných testerov
bez certifikátu
- Kategória merania
CAT III 600 V
- Rozhranie
USB
- Rozmer.
(d x š x v) 280 x 128 x 190 mm
IP53
- Rozsah merania VDE
Odpor uzemnenia
izolačný odpor
výkon
Test RCD (AC, A, F, B, B+, EV)
slučková impedancia
odpor ochranného vodiča
napätie
prúd
- Norma DIN
DIN EN 61557
DIN VDE 0100
DIN VDE 0105
DIN IEC 60364
- Displej
digitálny (LCD)
- Šírka
128 mm
- V
190 mm
- Dĺžka
280 mm
- Priebeh skúšky
manuálny
- Napájanie VDE
napájané akumulátorom
- Pamäť (VDE)
áno
- Typ
EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X
- Norma VDE
0100
0105
- Vlastnosti
vr. sieťového adaptéra nabíjačky
vr. softvéru
Výkon, harmonické zložky
RCD / FI test
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X sada inštalačných testerov, VDE tester, súprava, Norm
Záručné podmienky
Záručné podmienky 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X sada inštalačných testerov, VDE tester, súprava, Norm
Popis
Toto pokročilé testovacie zariadenie pre nabíjaciu infraštruktúru pozostávajúce z
• Tester inštalácií CA 6117
• Softvér na vyhodnocovanie a reportovanie DataView
• Testovací adaptér pre AC nabíjacie stanice pre elektrické vozidlá CA 6652
• Skúšačka napätia CA 762 IP2X
je optimálnym riešením pre skúšky elektrickej bezpečnosti na nabíjacích staniciach s prúdovými chráničmi typu A, B a EV 6 mA.
Táto sada umožňuje plne kompatibilné testovanie elektrických nabíjacích staníc podľa normy IEC 60364-7-722. Výsledky meraní je možné uložiť v testeri inštalácií vo viacúrovňovej štruktúre s podrobnosťami o testovaných miestach a nabíjacích staniciach pre jednoduché vytváranie testovacích protokolov. Tester inštalácií vás počas testu podporuje integrovanou funkciou kontextovej pomoci.

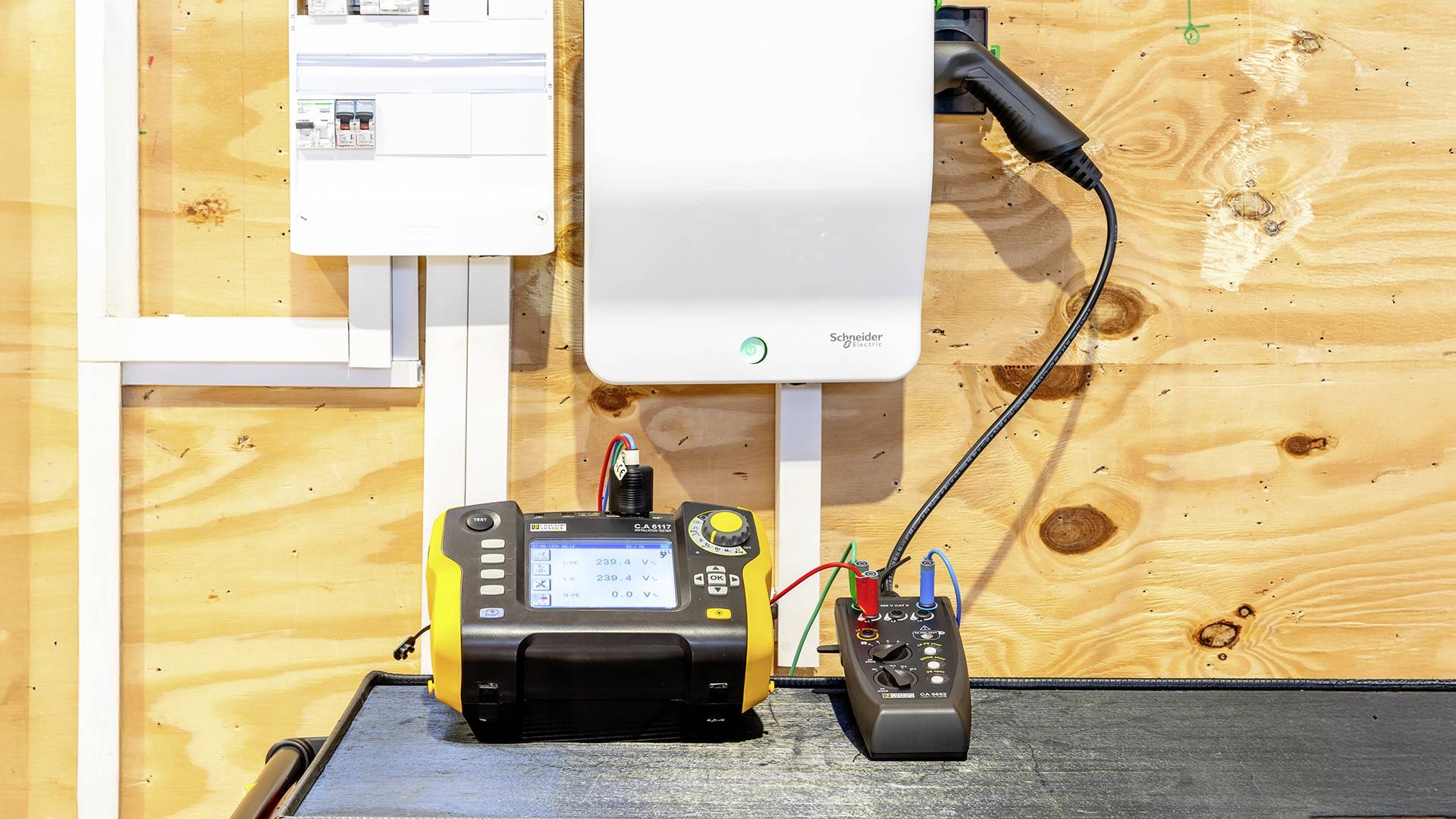

Simulujte stav vozidla a bezpečnostné podmienky nabíjacích staníc pomocou testovacieho adaptéra: detekcia nebezpečného napätia na prístupných častiach (PE), simulácia stavov elektrického vozidla, simulácia maximálneho povoleného nabíjacieho prúdu kábla, simulácia poruchy (skrat CP-PE, skrat diódy, prerušený obvod PE) a overenie riadiacich signálov (CP) pomocou voliteľného ručného osciloskopu.

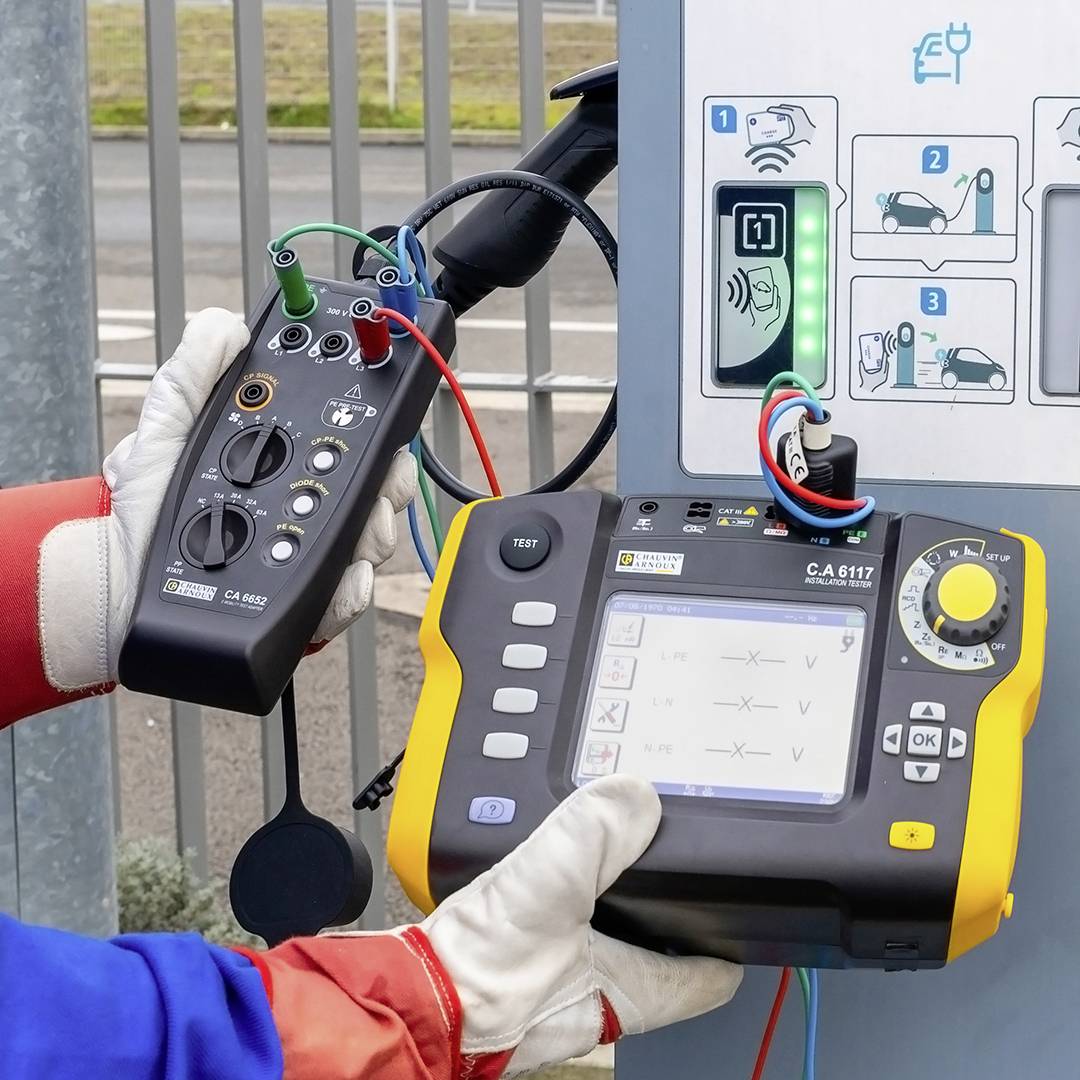

Vďaka kombinácii testera inštalácií a testovacieho adaptéra pre nabíjacie stanice AC môžete vykonať potrebné testy elektrickej bezpečnosti na nabíjacích staniciach AC: test kontinuity a izolácie, test elektrickej bezpečnosti nabíjacej stanice v jednofázovej alebo trojfázovej prevádzke, funkčný test prúdového chrániča typu A / AC / B / B+ / EV 6 mA.
Test dokončíte vytvorením testovacej správy pomocou softvéru DataView PC.
Tento text bol preložený strojovo.
• Tester inštalácií CA 6117
• Softvér na vyhodnocovanie a reportovanie DataView
• Testovací adaptér pre AC nabíjacie stanice pre elektrické vozidlá CA 6652
• Skúšačka napätia CA 762 IP2X
je optimálnym riešením pre skúšky elektrickej bezpečnosti na nabíjacích staniciach s prúdovými chráničmi typu A, B a EV 6 mA.
Táto sada umožňuje plne kompatibilné testovanie elektrických nabíjacích staníc podľa normy IEC 60364-7-722. Výsledky meraní je možné uložiť v testeri inštalácií vo viacúrovňovej štruktúre s podrobnosťami o testovaných miestach a nabíjacích staniciach pre jednoduché vytváranie testovacích protokolov. Tester inštalácií vás počas testu podporuje integrovanou funkciou kontextovej pomoci.
Simulujte stav vozidla a bezpečnostné podmienky nabíjacích staníc pomocou testovacieho adaptéra: detekcia nebezpečného napätia na prístupných častiach (PE), simulácia stavov elektrického vozidla, simulácia maximálneho povoleného nabíjacieho prúdu kábla, simulácia poruchy (skrat CP-PE, skrat diódy, prerušený obvod PE) a overenie riadiacich signálov (CP) pomocou voliteľného ručného osciloskopu.
Vďaka kombinácii testera inštalácií a testovacieho adaptéra pre nabíjacie stanice AC môžete vykonať potrebné testy elektrickej bezpečnosti na nabíjacích staniciach AC: test kontinuity a izolácie, test elektrickej bezpečnosti nabíjacej stanice v jednofázovej alebo trojfázovej prevádzke, funkčný test prúdového chrániča typu A / AC / B / B+ / EV 6 mA.
Test dokončíte vytvorením testovacej správy pomocou softvéru DataView PC.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 testovací adaptér CA 6652 EVSE s rozsahom dodávky
- 1 tester inštalácií CA 6117
- 1 CA 762 IP2X Dvojpólová skúšačka napätia
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
