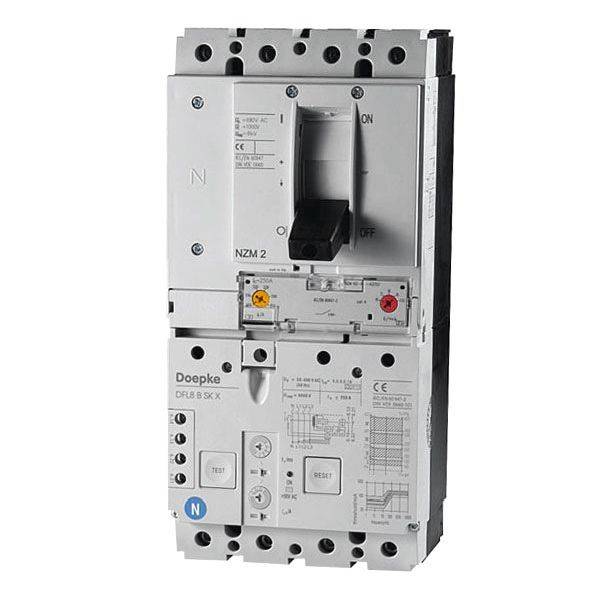

Doepke 09219783 prúdový chránič/elektrický istič zvyškový prúdový chránič 0.3 A

Ističe s ochranou proti zvyškovému prúdu (CBR) spínajú vysoké prúdy, chránia zariadenia, káble a vedenia pred nadprúdom a ľudí pred úrazom elektrickým prúdom. DFL 8 sú kompaktné zariadenia s integrovanými pomocnými spínačmi a pripojovacími svorkami pre veľké prierezy káblov. Spínače typu B sú citlivé na striedavý/smerný prúd pri frekvenciách od 0 Hz (hladké jednosmerné zvyškové prúdy) do 150 kHz. Sú odolnejšie voči nárazovým prúdom a búrkam. Vypínače s charakteristikou NK ponúkajú klasickú protipožiarnu ochranu 300 mA pri frekvenciách do 150 kHz. Sú optimalizované pre priestory náchylné na požiar. Pomocou spínačov tohto variantu je možné nastaviť prúd odozvy pri poruche individuálne v krokoch pre príslušnú aplikáciu (0,3 A, 0,5 A, 1 A). Podľa toho je možné postupne upravovať aj limitný čas bez odozvy. To umožňuje implementovať selektívny obvod ochrany proti zvyškovému prúdu v systémoch s odstupňovanými rozvodmi. Zariadenia v štandardnej verzii sú určené na monitorovanie obvodov s menovitým napätím 230, 400 V, V a menovitou frekvenciou 50 Hz. Vlastnosti: nastaviteľný menovitý zvyškový prúd; Menovité prúdy od 100 A do 250 A; Menovité napätie 230 V, 400 V AC; štvorpólový; Detekcia zvyškového prúdu pre hladký jednosmerný prúd, ako aj striedavé a pulzujúce jednosmerné prúdy; vysoká tolerancia kolísania pomocného napätia pri detekcii zvyškových prúdov typu B; Vypínanie nezávislé od siete a pomocného napätia pre zvyškové prúdy a nadprúdy typu A; vysoká skratová vypínacia schopnosť; Pripojovacie svorky do 185 mm2; vysoká odolnosť proti nárazovému prúdu, tj nízka tendencia k falošnému vypínaniu v dôsledku prechodových poruchových prúdov; Prahové hodnoty pre okamžité a oneskorené vypnutie nadprúdom nastaviteľné; Integrovaný pomocný spínač; Typ montáže: montáž na montážnu dosku; Akákoľvek poloha inštalácie; kŕmiť zospodu; Oblasti použitia: stupňovité napájacie systémy so sieťami TN-S, TT a TN-CS s vysokým skratovým výkonom vo funkčných budovách a priemysle; V sieťach IT môže byť zaistené vypnutie CBR pomocou zvyškového prúdu na vypnutie v prípade druhého zemného spojenia; Tento CBR citlivý na striedavý prúd je vďaka svojej spúšti citlivej na striedavý prúd vhodný najmä na ochranu systémov s elektronickými zariadeniami, ktoré nie sú na vstupnej strane galvanicky izolované od siete; Použitie na ochranu pred zvyškovým prúdom v sieťach TN-C je vylúčené; Tipy:< p> Protipožiarna ochrana pri nastavení Idn = 0,3 A až 150 kHz;< /str>< p/>
