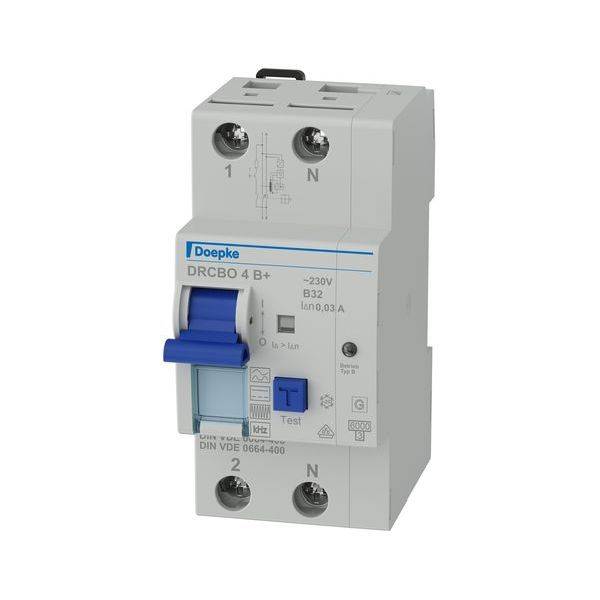

Doepke 09949307 prúdový chránič/elektrický istič zvyškový prúdový chránič

RCBO kombinuje zvyškový prúd a ističe v jednom zariadení (kombinácia FI/LS). Chránia ľudí pred zvyškovými prúdmi a systémy pred skratmi a preťažením. DRCBO 4 majú menovitý spínací výkon 6 kA. Okrem spúšťaného displeja ponúkajú aj okno s popisom. Prúdové chrániče typu B+ detekujú hladké jednosmerné zvyškové prúdy, ako aj všetky ostatné zvyškové prúdy pri frekvenciách do 20 kHz. Prevádzkové napätie potrebné na to sa odoberá zo sieťového napätia. Správna dodávka napätia je zaručená, ak je napätie medzi sieťovými vodičmi> = 50 V. Pulzné a striedavé poruchové prúdy sú detekované bez ohľadu na sieťové napätie. Spínače s vypínacou charakteristikou B sú štandardnou ochranou svetelných a zásuvkových obvodov. Štandardné spínače sú určené pre obvody s menovitým napätím 230 V alebo 400 V a menovitou frekvenciou 50 Hz. Vlastnosti: citlivé na všetok prúd na zvyškové prúdy s frekvenciami od 0 Hz (plynulý jednosmerný prúd) do 20 kHz; Vypínanie nezávislé na sieťovom napätí pre zvyškové prúdy typu A; malá veľkosť pre všetky menovité prúdy; indikátor spínacej polohy; samostatné zobrazenie dôvodu spustenia; Upínacie svorky so širokým rozsahom upínacích prierezov na oboch stranách pripojenia; neutrálny vodič vpravo; štítkové okienko; Typ montáže: rýchle upevnenie na montážnu lištu; Akákoľvek poloha inštalácie; Kŕmenie prednostne zhora; Oblasti použitia: komerčné a priemyselné inštalácie so systémami TT, TN-S a TN-CS, v ktorých sa používajú zariadenia výkonovej elektroniky bez galvanického oddelenia siete, ako napr. frekvenčné meniče, spínané napájacie zdroje, vysokofrekvenčné meniče, fotovoltaické alebo UPS systémy s beztransformátorovými invertormi; Mali by sa tam použiť RCBO typu B+ a typu B s charakteristikami NK. kde sa vyžaduje požiarna ochrana; Poznámky: vhodné na použitie v sieťach striedavého prúdu 50 Hz; RCBO sú na požiadanie k dispozícii aj pre iné frekvencie; nie na použitie v jednosmerných sieťach alebo na výstupnej strane riadených elektrických zariadení ako napr. B. frekvenčné meniče.

Tento text bol preložený strojovo.
