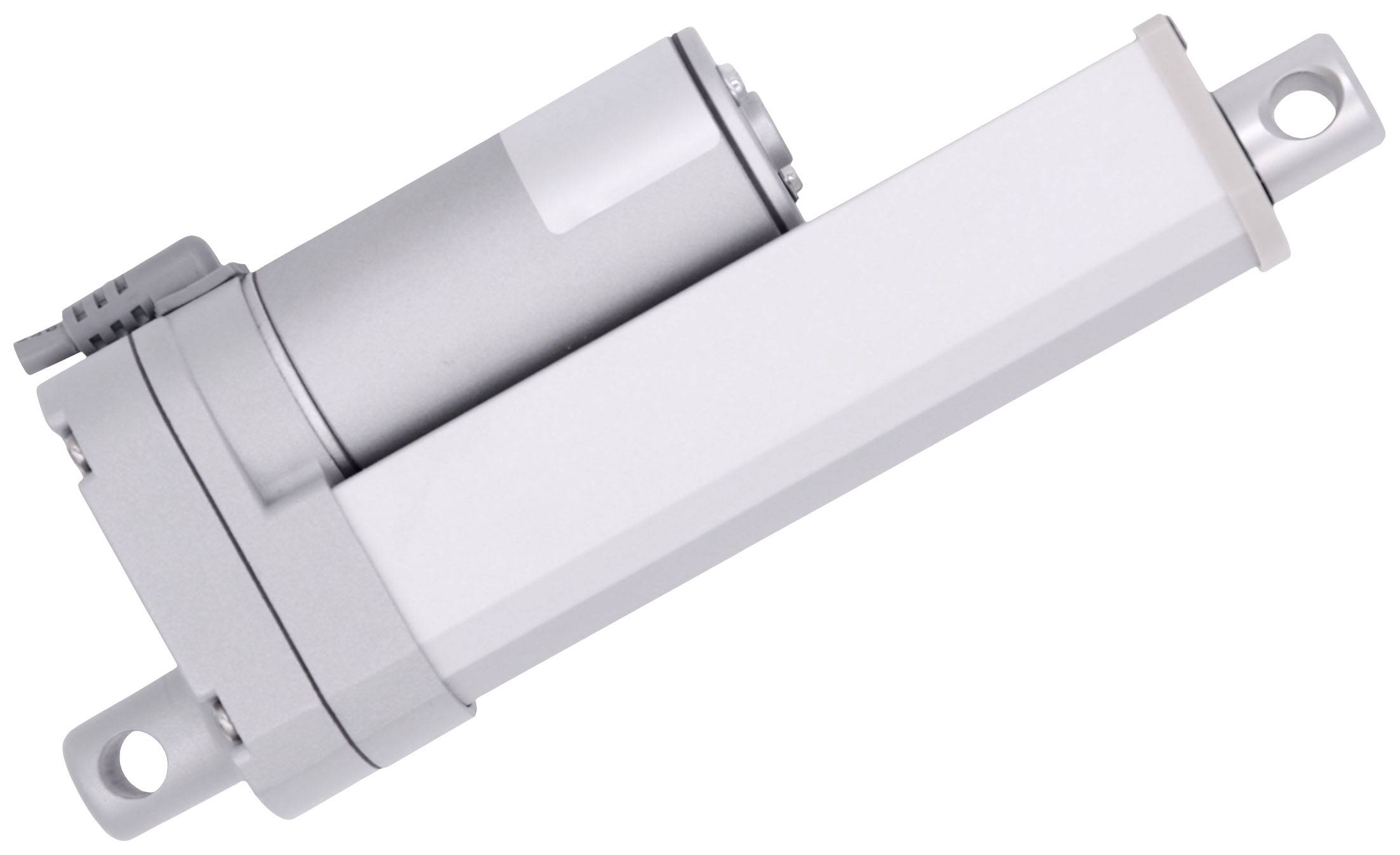

Drive System Europe by MSW lineárny servomotor DSZY4-12-50-100-STD-IP65 00070040 Dĺžka 100 mm Posuvná sila 2500 N 12 V/D

Menovitý prúd - filter

4.2 A

Menovité napätie

12 V/DC

Rýchlosť (max.)

6 mm/s

Dĺžka

100 mm

Posuvná sila

2500 N

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (316,26 € / kus)

316,26 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Jednosmerný lineárny motor DSZY4-12-50-100-IP65

Vysoké ťahové a ťahové sily (až 2 500 N) v kompaktnom prevedení
Trieda ochrany IP65
Integrované koncové spínače
Vysoká samosvornosť

Technické parametre

Statická prídržná sila: do 2000 Nm
Základné puzdro: zliatina zinku
Pracovný cyklus 25% zodpovedá 10pracovný cyklus 2,5

Menovitý prúd: 4.2 A

Menovitý prúd - filter: 4.2 A

Číslo výrobcu: 00070040

Typ: DSZY4-12-50-100-STD-IP65

: IP65

Menovité napätie: 12 V/DC

Rýchlosť (max.): 6 mm/s

Dĺžka: 100 mm

Max. teplota: +65 °C

Min. teplota: -20 °C

Max. okolitá teplota: +65 °C

Min. okolitá teplota: -20 °C

Posuvná sila: 2500 N

Kategória výrobku: lineárny servomotor

Varianty(Všetky ceny sú bez DPH.)

Dĺžka

Rýchlosť (max.)

Posuvná sila

Kategória výrobku

Menovité napätie

Drive System Europe by MSW lineárny servomotor DSZY4-12-50-100-STD-IP65 00070040 Dĺžka 100 mm Posuvná sila 2500 N 12 V/DC 1 ks

Objednávacie číslo:1386466

Tento produkt

100 mm

6 mm/s

2500 N

lineárny servomotor

12 V/DC

Drive System Europe by MSW lineárny servomotor DSZY4-12-30-200-STD-IP65 00070047 Dĺžka 200 mm Posuvná sila 1500 N 12 V/DC 1 ks

Objednávacie číslo:1386468

200 mm

10 mm/s

1500 N

lineárny servomotor

12 V/DC

Drive System Europe by MSW lineárny servomotor DSZY4-12-50-200-STD-IP65 00070049 Dĺžka 200 mm Posuvná sila 2500 N 12 V/DC 1 ks

Objednávacie číslo:1386469

200 mm

6 mm/s

2500 N

lineárny servomotor

12 V/DC

Drive System Europe by MSW lineárny servomotor DSZY4-12-50-300-STD-IP65 00070017 Dĺžka 300 mm Posuvná sila 2500 N 12 V/DC 1 ks

Objednávacie číslo:1386472

300 mm

6 mm/s

2500 N

lineárny servomotor

12 V/DC

Drive System Europe by MSW lineárny servomotor DSZY4-24-50-100-STD-IP65 00070063 Dĺžka 100 mm Posuvná sila 2500 N 24 V/DC 1 ks

Objednávacie číslo:1386475

100 mm

6 mm/s

2500 N

lineárny servomotor

24 V/DC

Drive System Europe by MSW lineárny servomotor DSZY4-24-50-200-STD-IP65 00070065 Dĺžka 200 mm Posuvná sila 2500 N 24 V/DC 1 ks

Objednávacie číslo:1386478

200 mm

6 mm/s

2500 N

lineárny servomotor

24 V/DC

Drive System Europe by MSW lineárny servomotor DSZY1-12-05-025-STD-IP65 065201 Dĺžka 25 mm Posuvná sila 150 N 12 V/DC 1 ks

Objednávacie číslo:1389657

25 mm

45 mm/s

150 N

lineárny servomotor

12 V/DC

Drive System Europe by MSW lineárny servomotor DSZY1-12-10-025-STD-IP65 065202 Dĺžka 25 mm Posuvná sila 250 N 12 V/DC 1 ks

Objednávacie číslo:1389658

25 mm

27 mm/s

250 N

lineárny servomotor

12 V/DC

Drive System Europe by MSW lineárny servomotor DSZY1-12-20-025-STD-IP65 065203 Dĺžka 25 mm Posuvná sila 500 N 12 V/DC 1 ks

Objednávacie číslo:1389659

25 mm

15 mm/s

500 N

lineárny servomotor

12 V/DC

Drive System Europe by MSW lineárny servomotor DSZY1-12-40-025-STD-IP65 065205 Dĺžka 25 mm Posuvná sila 1.000 N 12 V/DC 1 ks

Objednávacie číslo:1389660

25 mm

8 mm/s

1.000 N

lineárny servomotor

12 V/DC

Na stiahnutie

Datasheet

Datasheet 1386466 Drive System Europe by MSW lineárny servomotor DSZY4-12-50-100-STD-IP65 00070040 Dĺžka 100 mm Posuvná sila 2500 N 12 V/D

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1386466 Drive System Europe by MSW lineárny servomotor DSZY4-12-50-100-STD-IP65 00070040 Dĺžka 100 mm Posuvná sila 2500 N 12 V/D

Prehlásenie o zhode

Prehlásenie o zhode 1386466 Drive System Europe by MSW lineárny servomotor DSZY4-12-50-100-STD-IP65 00070040 Dĺžka 100 mm Posuvná sila 2500 N 12 V/D

Popis

Lineárny elektrický valec DSZY4 je vybavený vretenom trapézového závitu (skrutka ACME). Tento elektrický valec je malý, kompaktný a ľahký jednosmerný lineárny pohon s vysokými silami. Integrovaný diódový obvod umožňuje rýchle obrátenie smeru jednoduchým obrátením napätia jednosmerného motora. Všetky typy DSZY4 majú štandardne dva integrované nenastaviteľné koncové spínače pripojené priamo k jednosmernému motoru.
Preťaženie pohonu je možné dosiahnuť samostatným sledovaním a obmedzením prúdu.

- Konštrukcia vozidla - Zdvíhacie stoly - Nastavenie satelitného systému - Nemocné postele - Strešné okná - Úprava strechy v skleníkoch - Mobilné dopravné značenie - Testovacie stojany, napr. Nastavenie plynového pedálu - Fotovoltaické systémy (sledovanie) - Letové simulátory - Nastavenie klapiek, napríklad na lodných motoroch - Zámky - Roboty - atď.

Tento text bol preložený strojovo.
