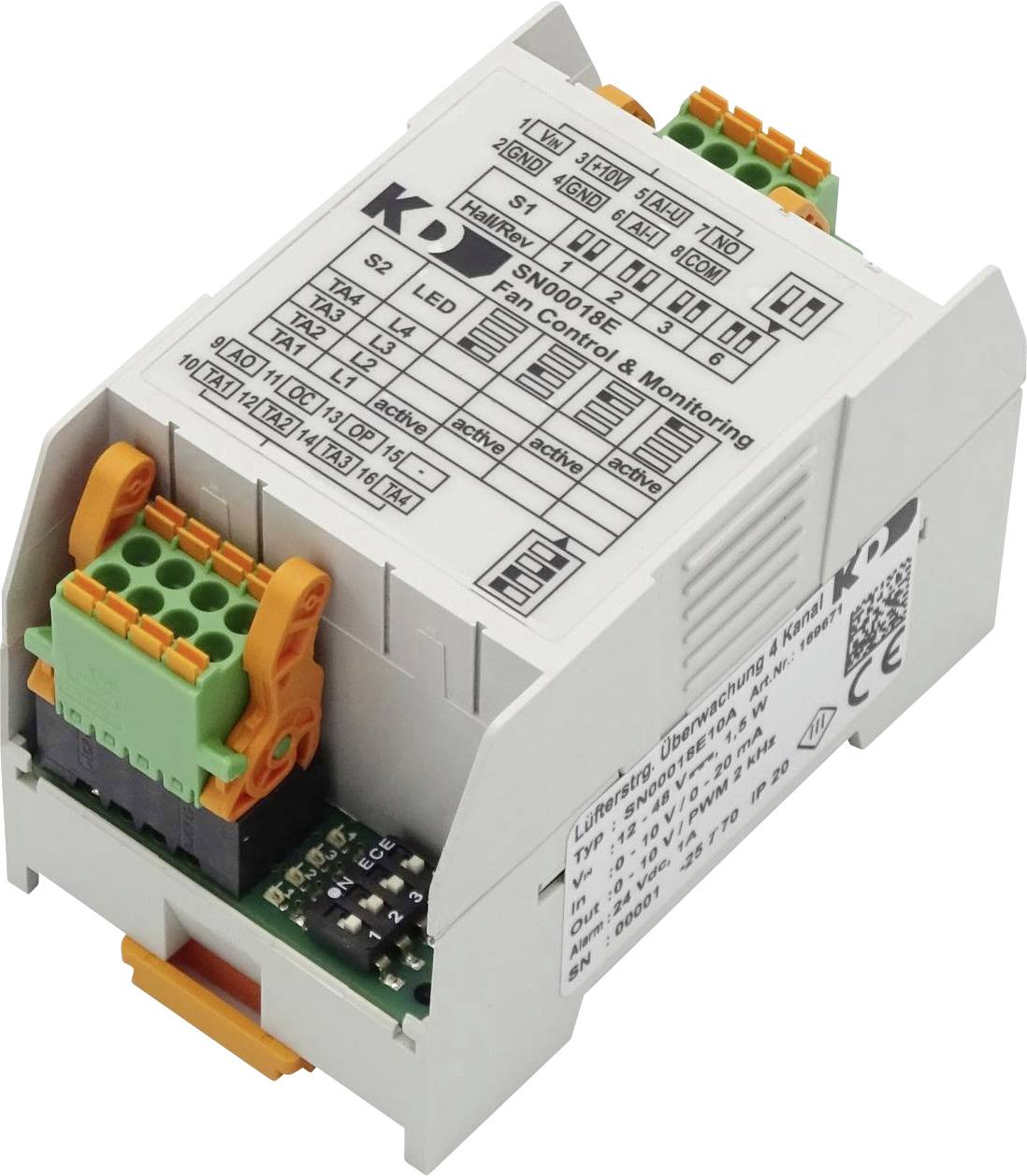

Zariadenie konvertuje analógový štandardný signál (0…10 V alebo potenciometer a 4…20 mA) na signál PWM (pracovný cyklus 0…100 %). Poskytuje dva rôzne typy ovládacích rozhraní PWM (OC - Open Collector a OP - Open Collector with Pullup), z ktorých každé vydáva rovnaký pracovný cyklus. K dispozícii je tiež analógový 0…10 V výstup AO, ktorý tiež vydáva rovnakú rýchlosť. Ak sú pripojené oba signálové vstupy (AI-U a AI-I), na výstupe je vyšší výsledný signál riadenia rýchlosti.

Modul monitoruje otáčky až dvoch ventilátorov na TA1 a TA2, ktoré majú Hallove výstupy (tacho). Prepínačom DIP S2 možno pre každé z dvoch pripojení ventilátora nastaviť, či je monitorovaný alebo nie. Počet Hallových impulzov na otáčku, ktorý závisí od typu ventilátora, je potrebné nastaviť pomocou ďalšieho DIP prepínača S1. Zariadenie potom vypočíta rýchlosť zo signálu rýchlomera ventilátora a porovná ju s pevnou prahovou hodnotou. Modul hlási, že prahová hodnota nebola dosiahnutá cez alarmový kontakt a červenú LED, ktorá je prítomná na každom z dvoch prípojok ventilátora.
Alarmový kontakt (bezpotenciálový spínací kontakt) je ovládaný tak, že je pri bezchybnej prevádzke alebo pri signáli regulácie otáčok menší ako 15 % pod napätím a pri poruche alebo výpadku prúdu vypadne. Chyba nastane, ak pripojenie monitorovaného ventilátora klesne pod prahovú hodnotu rýchlosti aspoň na 10 sekúnd. Ak chyba už nie je prítomná, kontakt alarmu sa resetuje. Sledovanie chýb je aktívne len vtedy, keď je signál riadenia rýchlosti aspoň 15 %. Monitorovanie ventilátorov sa aktivuje až 10 sekúnd po zapnutí napájacieho napätia alebo po prekročení 15 % prahu signálu riadenia otáčok. Poplachový kontakt je počas tohto času spustenia pod napätím.

Aplikácia:
- Regulácia otáčok a detekcia porúch motorov / ventilátorov v ovládacích skriniach, vykurovacích, ventilačných a klimatizačných zariadeniach, ktoré majú riadiaci vstup PWM / 0…10 V a / alebo Hallov výstup
- Implementácia analógového štandardného signálu (napr. výstup z PLC) do PWM signálu pre nastavenie otáčok motorov a ventilátorov, ktoré majú PWM / 0…10 V riadiaci vstup
- Regulácia otáčok pomocou potenciometra (možno pripojiť externe, nie je integrovaný) motorov a ventilátorov, ktoré majú PWM / 0…10 V riadiaci vstup
