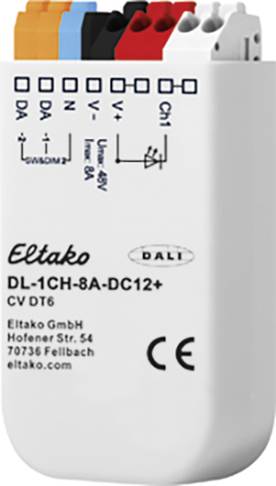

Eltako 33000015 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
EAN:
Označenie výrobcu:
Objednávacie číslo:
18 Ks
Počet
Celkom (105,68 € / kus)
105,68 €
bez DPH.
Doprava zadarmo
Hlavné benefity
1-kanálový DALI LED stmievač 8 A
- Na inštaláciu svietidla a do podomietkovej skrinky
- Pripojovací prúd 8 A
- Na riadenie konštantného napätia LED modulov (CV)
Technické parametre
- Prevádzkové napätie: 18 - 48 V DC
- Kategória výrobku
led stmievač
- Prevádzkové napätie
48 V
- Príkon (max.)
384 W
- Vhodné pre svietidlo
LED žiarovka
- Spínací výkon LED lampy
384 W
- Farba
sivá
- Rozmer.
(d x š x v) 15 x 33 x 59 mm
- Dĺžka
15 mm
- Šírka
33 mm
- V
59 mm
- Kanály
1
- Hĺbka
15 mm
IP20
- Prenos dát (Smart Home)
káblový
- Druh upevnenie
na vloženie do UP zásuvky
- Séria
Eltako
- Napájanie
cez systémovú zbernicu
- Spôsob montáže
zabudovateľný
pod omietku
- Spínací prúd (max.)
8 A
Other
Basic element
Push button
Grey
ÁNO
Push-in clamp
Neošetrené
0.12 W
Thermoplastic
Plastic
ÁNO
NIE
NIE
NIE
NIE
NIE
NIE
ÁNO
NIE
12-48 V
9.5-22.5 V
NIE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
NIE
NIE
NIE
15 mm
NIE
384-384 W
NIE
NIE
NIE
384 W
ÁNO
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2256240 Eltako 33000015 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
Popis
1-kanálový stmievač DALI-LED pre inštaláciu svietidla a krabicu pod omietku. Strata v pohotovostnom režime iba 0,12 wattu. Vhodný na riadenie konštantného napätia LED modulov (CV) s prevádzkovým napätím od 12V do 48V.
Sw & Dim alebo SwitchDim2: Ovládanie pomocou 1 alebo 2 tlačidlových vstupov umožňuje regulovať jas bez DALI, alternatívne koridorová funkcia pre priame ovládanie pomocou detektora pohybu. Rozsah stmievania 0,1% - 100%. Prepínateľná frekvencia PWM (122 Hz / 244 Hz / 488 Hz / 976 Hz). Napájacie napätie 12V až 48V DC. Max. Pripojovací prúd 8A. Vysoko efektívna konfigurácia pomocou počítačového softvéru DALI-Cockpit a DALI-USB. Prevádzkové režimy: Výstupný kanál je riadený prostredníctvom adresy DALI (zariadenie typu 6). Operácia môže alternatívne prebiehať aj pomocou jedného (Sw & Dim) alebo dvoch tlačidlových vstupov (SwitchDim2): SwD1, Sw & Dim: Brightness. Krátke stlačenie: Zapnuté / Vypnuté. Dlhé stlačenie: stmievanie. SwD2: Prepínač scény (krátke stlačenie tlačidla). Ak je vstup SwD1 v činnosti 2 minúty, režim koridorovej funkcie sa zmení. Tento prevádzkový režim zostáva aktívny, kým nie je prístroj odpojený od napájacieho napätia (po PowerUp: prevádzka cez SwD1 / SwD2). Funkcia chodby: režim s integrovaným automatickým schodiskovým priestorom (napr .: na jednoduché ovládanie pomocou reléového kontaktu jedného alebo viacerých detektorov pohybu). Keď sa aktivuje vstup, zapne sa maximálna hodnota. Po poklese vstupného signálu zostáva jas na tejto hodnote po celú dobu doby udržania a potom sa zníži na strednú hodnotu. Po uplynutí doby zdržania pre strednú hodnotu sa vráti základná hodnota jasu. Po opätovnom adresovaní vstupu sa proces začne od začiatku. 1-kanálový stmievač LED je možné nakonfigurovať pomocou softvéru kokpitu DALI. Je možné definovať členstvo v skupine a konfigurovať hodnoty scén a parametre DALI (zobrazené parametre zodpovedajú stavu dodávky). Podmienka dodania: Pred prvým adresovaním je možné zariadenie ovládať prostredníctvom skupinových adries G0. Toto prednastavené skupinové priradenie sa pri adresovaní vymaže, potom je možné ľubovoľné skupinové priradenie vykonať v kokpite DALI. Hodnoty definované v štandarde DALI sa stanovia zaslaním príkazu DALI reset.
Tento text bol preložený strojovo.
Sw & Dim alebo SwitchDim2: Ovládanie pomocou 1 alebo 2 tlačidlových vstupov umožňuje regulovať jas bez DALI, alternatívne koridorová funkcia pre priame ovládanie pomocou detektora pohybu. Rozsah stmievania 0,1% - 100%. Prepínateľná frekvencia PWM (122 Hz / 244 Hz / 488 Hz / 976 Hz). Napájacie napätie 12V až 48V DC. Max. Pripojovací prúd 8A. Vysoko efektívna konfigurácia pomocou počítačového softvéru DALI-Cockpit a DALI-USB. Prevádzkové režimy: Výstupný kanál je riadený prostredníctvom adresy DALI (zariadenie typu 6). Operácia môže alternatívne prebiehať aj pomocou jedného (Sw & Dim) alebo dvoch tlačidlových vstupov (SwitchDim2): SwD1, Sw & Dim: Brightness. Krátke stlačenie: Zapnuté / Vypnuté. Dlhé stlačenie: stmievanie. SwD2: Prepínač scény (krátke stlačenie tlačidla). Ak je vstup SwD1 v činnosti 2 minúty, režim koridorovej funkcie sa zmení. Tento prevádzkový režim zostáva aktívny, kým nie je prístroj odpojený od napájacieho napätia (po PowerUp: prevádzka cez SwD1 / SwD2). Funkcia chodby: režim s integrovaným automatickým schodiskovým priestorom (napr .: na jednoduché ovládanie pomocou reléového kontaktu jedného alebo viacerých detektorov pohybu). Keď sa aktivuje vstup, zapne sa maximálna hodnota. Po poklese vstupného signálu zostáva jas na tejto hodnote po celú dobu doby udržania a potom sa zníži na strednú hodnotu. Po uplynutí doby zdržania pre strednú hodnotu sa vráti základná hodnota jasu. Po opätovnom adresovaní vstupu sa proces začne od začiatku. 1-kanálový stmievač LED je možné nakonfigurovať pomocou softvéru kokpitu DALI. Je možné definovať členstvo v skupine a konfigurovať hodnoty scén a parametre DALI (zobrazené parametre zodpovedajú stavu dodávky). Podmienka dodania: Pred prvým adresovaním je možné zariadenie ovládať prostredníctvom skupinových adries G0. Toto prednastavené skupinové priradenie sa pri adresovaní vymaže, potom je možné ľubovoľné skupinové priradenie vykonať v kokpite DALI. Hodnoty definované v štandarde DALI sa stanovia zaslaním príkazu DALI reset.
Tento text bol preložený strojovo.
