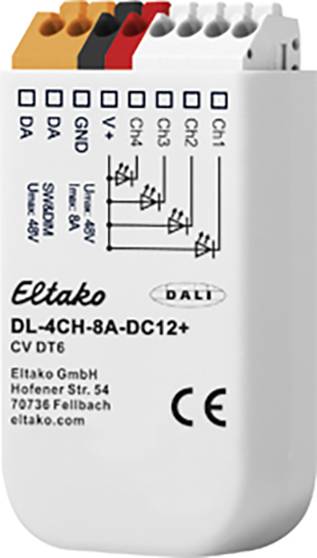

Eltako 33000019 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (101,62 € / kus)
101,62 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
4-kanálový stmievač DALI LED 8 A
- Na inštaláciu svietidla a do podomietkovej skrinky
- Pripojovací prúd 8 A
- Na riadenie konštantného napätia LED modulov (CV)
Technické parametre
- Prevádzkové napätie: 18 - 48 V DC
- Kategória výrobku
led stmievač
- Prevádzkové napätie
48 V
- Príkon (max.)
384 W
- Vhodné pre svietidlo
LED žiarovka
- Spínací výkon LED lampy
384 W
- Farba
sivá
- Rozmer.
(d x š x v) 15 x 33 x 59 mm
- Dĺžka
15 mm
- Šírka
33 mm
- V
59 mm
- Kanály
4
- Hĺbka
15 mm
IP20
- Prenos dát (Smart Home)
káblový
- Druh upevnenie
na vloženie do UP zásuvky
- Séria
Eltako
- Napájanie
cez systémovú zbernicu
- Spôsob montáže
zabudovateľný
pod omietku
- Spínací prúd (max.)
8 A
Other
Basic element
Push button
Grey
ÁNO
Push-in clamp
Neošetrené
0.12 W
Thermoplastic
Plastic
ÁNO
NIE
NIE
NIE
NIE
NIE
NIE
ÁNO
NIE
12-48 V
9.5-22.5 V
NIE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
NIE
NIE
NIE
15 mm
NIE
384-384 W
NIE
NIE
NIE
384 W
ÁNO
Na stiahnutie
Datasheet
Datasheet 2256244 Eltako 33000019 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2256244 Eltako 33000019 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
Popis
4-kanálový stmievač DALI LED pre inštaláciu svietidla a krabicu pod omietku. Strata v pohotovostnom režime iba 0,12 wattu. Vhodný na riadenie konštantného napätia LED modulov (CV) s prevádzkovým napätím od 12V do 48V.
Prevádzkový režim DT6: samostatné riadenie kanálov pomocou 4 DALI adries.
Farebný a stlmený prevádzkový režim: Ovládanie pomocou 2 DALI adries, jednej na nastavenie jasu a druhej na úpravu farby. SwitchDim2: Ovládanie pomocou 2 tlačidlových vstupov umožňuje ovládanie jasu a farieb bez DALI. Rozsah stmievania 0,1% - 100%. Prepínateľná frekvencia PWM (122 Hz / 244 Hz / 488 Hz / 976 Hz). Napájacie napätie od 12V do 48V DC (podľa prevádzkového napätia LED modulov). Pripojovací prúd 8A. Maximálny prúd pripojenia je možné podľa potreby distribuovať na kanály. Vysoká účinnosť. Konfigurácia pomocou PC softvéru DALI-Cockpit a DALI-USB rozhranie. Prevádzkové režimy: Zariadenie má niekoľko prevádzkových režimov: DT6 (stav dodania): V tomto prevádzkovom režime je každý kanál riadený prostredníctvom samostatnej adresy DALI (zariadenie typu 6). Alternatívne ho možno ovládať pomocou dvoch tlačidlových vstupov (SwitchDim2): SwD1: Jas. Krátke stlačenie: Zapnuté / Vypnuté. Dlhé stlačenie: stmievanie. SwD2: Prepínač scény (krátke stlačenie tlačidla). Color & Dim: Tento prevádzkový režim sa používa na ovládanie RGB svetiel. Ovládanie prebieha cez 2 adresy DALI, jedna adresa ovplyvňuje jas a druhá ovplyvňuje alokáciu kanála (napr. Farba). Režim Color & Dim umožňuje úpravu farby bez ovplyvnenia jasu a naopak. Úprava sa vykonáva štandardnými príkazmi DALI, ako napríklad Dim Up / Down, a preto ju možno vykonať so všetkými bežnými ovládacími prvkami a bránami (napr. KNX). Táto možnosť ovládania ponúka alternatívu k režimu DT8-RGBWAF. Môže byť ovládaný cez DALI alebo SwitchDim2: DALI adresa 1, SwD1: jas. DALI adresa 2, SwD2: farba.
Tento text bol preložený strojovo.
Prevádzkový režim DT6: samostatné riadenie kanálov pomocou 4 DALI adries.
Farebný a stlmený prevádzkový režim: Ovládanie pomocou 2 DALI adries, jednej na nastavenie jasu a druhej na úpravu farby. SwitchDim2: Ovládanie pomocou 2 tlačidlových vstupov umožňuje ovládanie jasu a farieb bez DALI. Rozsah stmievania 0,1% - 100%. Prepínateľná frekvencia PWM (122 Hz / 244 Hz / 488 Hz / 976 Hz). Napájacie napätie od 12V do 48V DC (podľa prevádzkového napätia LED modulov). Pripojovací prúd 8A. Maximálny prúd pripojenia je možné podľa potreby distribuovať na kanály. Vysoká účinnosť. Konfigurácia pomocou PC softvéru DALI-Cockpit a DALI-USB rozhranie. Prevádzkové režimy: Zariadenie má niekoľko prevádzkových režimov: DT6 (stav dodania): V tomto prevádzkovom režime je každý kanál riadený prostredníctvom samostatnej adresy DALI (zariadenie typu 6). Alternatívne ho možno ovládať pomocou dvoch tlačidlových vstupov (SwitchDim2): SwD1: Jas. Krátke stlačenie: Zapnuté / Vypnuté. Dlhé stlačenie: stmievanie. SwD2: Prepínač scény (krátke stlačenie tlačidla). Color & Dim: Tento prevádzkový režim sa používa na ovládanie RGB svetiel. Ovládanie prebieha cez 2 adresy DALI, jedna adresa ovplyvňuje jas a druhá ovplyvňuje alokáciu kanála (napr. Farba). Režim Color & Dim umožňuje úpravu farby bez ovplyvnenia jasu a naopak. Úprava sa vykonáva štandardnými príkazmi DALI, ako napríklad Dim Up / Down, a preto ju možno vykonať so všetkými bežnými ovládacími prvkami a bránami (napr. KNX). Táto možnosť ovládania ponúka alternatívu k režimu DT8-RGBWAF. Môže byť ovládaný cez DALI alebo SwitchDim2: DALI adresa 1, SwD1: jas. DALI adresa 2, SwD2: farba.
