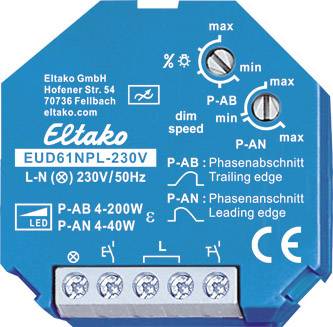

Eltako 61100832 univerzálny stmievač Vhodné pre svietidlo: LED žiarovka, energeticky úsporná žiarovka, halogénová žiarov

Bez pripojenia N, napájanie MOSFET až do 200 W. Strata v pohotovostnom režime iba 0,5 wattu. S ovládacími vstupmi pre svetelné tlačidlá a svetelné spínače. Nastaviteľný minimálny jas, prevádzkový režim a rýchlosť stmievania. Pre zapustenú montáž. 45 mm dlhý, 45 mm široký, 18 mm hlboký. Univerzálny stmievací spínač pre zaťaženie R a C do 200 W, v závislosti od podmienok vetrania. Stmievateľné žiarovky ESL a 230V LED v režime fázového riadenia do 200 W alebo v režime fázového riadenia do 40 W, v závislosti od podmienok vetrania. V prípade stmievateľných 230V LED žiaroviek, ktoré sa po vypnutí tiež mierne rozsvietia, musí byť k žiarovke paralelne pripojený element základnej záťaže GLE. L záťaže (indukčné záťaže, napr. Vinuté transformátory) sa nesmú pripájať. Zapnutie prechodu nulou pomocou funkcie mäkkého zapnutia a vypnutia na ochranu žiarovky. Riadiace napätie, napájacie napätie a spínacie napätie 230V. Minimálne zaťaženie 4W. Krátke ovládacie príkazy sa zapínajú / vypínajú, trvalé ovládanie mení jas až na maximálnu hodnotu. Prerušenie ovládania zmení smer stmievania. Nastavená úroveň jasu sa uloží, keď je prístroj vypnutý (pamäť). Pamäť je možné vypnúť trojitým otočením horného otočného spínača do pravého dorazu (max.). Potom sa dá prepnúť aj ESL. Pamäť znovu zapnite (výrobné nastavenie) trojnásobným otočením doľava (min.). V prípade výpadku prúdu sa poloha spínača a úroveň jasu uložia a môžu sa zapnúť, keď sa vráti napájacie napätie. Automatická elektronická ochrana proti preťaženiu a vypnutie pri nadmernej teplote. Minimálny jas (úplne stlmený) je možné nastaviť pomocou horného% otočného prepínača. Otočný prepínač nižšej rýchlosti stmievania sa používa na výber medzi prevádzkovým režimom fázového riadenia (P-AB) alebo fázového riadenia (P-ON), nastavuje sa rýchlosť stmievania a súčasne sa mení doba zapínania a vypínania. V prípade, že svetelné spínače nie je možné nahradiť svetelnými tlačidlami, existuje samostatný ovládací vstup pre svetelné spínače: Ak sa spínač na jednej strane znovu krátko otvorí, stlmí sa, až kým sa znovu krátko neotvorí. Smer stmievania sa mení automaticky na oboch vrcholoch. Okrem toho je možné smer zmeniť dvojitým krátkym otvorením spínača. S vypínačom detskej izby (iba pri aktivácii tlačidlom): Pri zapnutí dlhším stlačením tlačidla sa zapne s najnižším jasom asi po 1 sekunde a po dobu stlačenia tlačidla sa pomaly stlmí bez zmeny poslednej uloženej úrovne jasu. S funkciou opakovaného budenia (iba ak je aktivovaná tlačidlom): Osvetlenie je stlmené z aktuálnej polohy stmievania na minimálny jas a vypnuté dvojitým impulzom. Maximálna Čas stmievania 60 minút závisí od aktuálnej polohy stmievania a nastaveného minimálneho jasu, a preto ho možno zodpovedajúcim spôsobom skrátiť. Krátkym stlačením tlačidla sa môžete kedykoľvek počas procesu stmievania vypnúť. Dlhý kláves počas procesu stmievania stlmí a ukončí funkciu odloženia. Bez pripojenia N, preto je vhodný na inštaláciu priamo za tlačidlom alebo spínačom svetiel, aj keď nie je k dispozícii žiadna linka N.

Tento text bol preložený strojovo.
