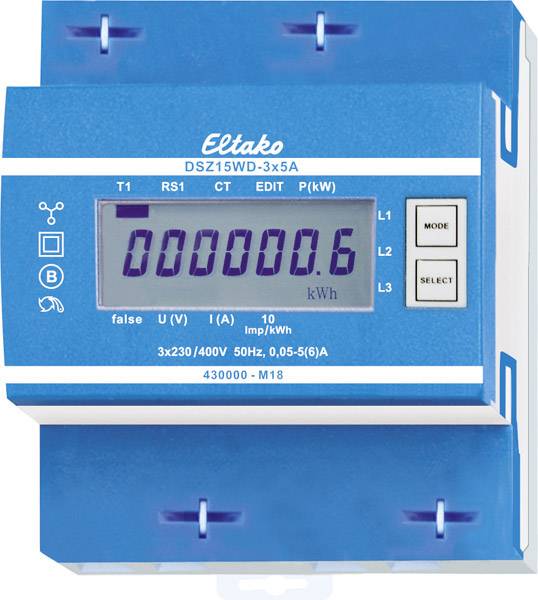

Eltako DSZ15WD-3x5A MID digitálne/y trojfázový elektromer s pripojením meniča, 5 A, úředně schválený: áno, 1 ks

Podľa fakturácie za elektrinu podľa § 25 nemeckého kalibračného zákona sú povolené len kalibrované merače. Nedodržanie je správnym deliktom podľa § 19. Prevodník trojfázových meračov s nastaviteľným prevodným pomerom a MID. Maximálny prúd 3x5A, strata v pohotovostnom režime iba 0,5 wattu na cestu. Závesné zariadenie na montáž na lištu DIN-EN 60715 TH35. 4 moduly = 70 mm široké, 58 mm hlboké. Trieda presnosti B (1%). S rozhraním S0. Tento trojfázový merač meria činnú energiu na základe prúdov pretekajúcich prevodníkom. Vnútorná spotreba aktívneho výkonu iba 0,5 wattu na cestu sa nemeria a nezobrazuje. Je možné pripojiť 1, 2 alebo 3 prevodníky so sekundárnymi prúdmi do 5A. Štartovací prúd je 10 mA. Musí byť k dispozícii pripojenie N. 7-segmentový LC displej je možné odčítať dvakrát do dvoch týždňov bez napájania. Spotreba energie sa zobrazuje na displeji blikaním 10-krát za kWh. Napravo od displeja sa nachádzajú tlačidlá MODE a SELECT, ktoré slúžia na posúvanie ponuky podľa prevádzkových pokynov. Najskôr sa zapne podsvietenie. Potom sa môže zobraziť celková aktívna energia, aktívna energia obnoviteľnej pamäťovej jednotky, ako aj okamžité hodnoty výkonu, napätia a prúdu pre každý vonkajší vodič. Môžete tiež nastaviť prevodový pomer. Z výroby je nastavený na 5: 5 a je blokovaný mostom cez pripojovacie svorky označené značkou JUMPER. Pomer prevodníka je prispôsobený nainštalovanému prevodníku odstránením mostíka a jeho opätovným nastavením podľa prevádzkových pokynov. Potom sa opäť zamkne mostom. Pomery prevodníka 5: 5, 50: 5, 100: 5, 150: 5, 200: 5, 250: 5, 300: 5, 400: 5, 500: 5, 600: 5, 750: 5, 1000: 5, 1250: 5 a 1500: 5. Chybové hlásenie (nepravdivé): Ak chýba vonkajší vodič alebo je nesprávny aktuálny smer, nie? a zodpovedajúci vonkajší vodič je zobrazený na displeji. Pozor! Pred prácou na prúdových transformátoroch odpojte napäťové dráhy merača.

Tento text bol preložený strojovo.
