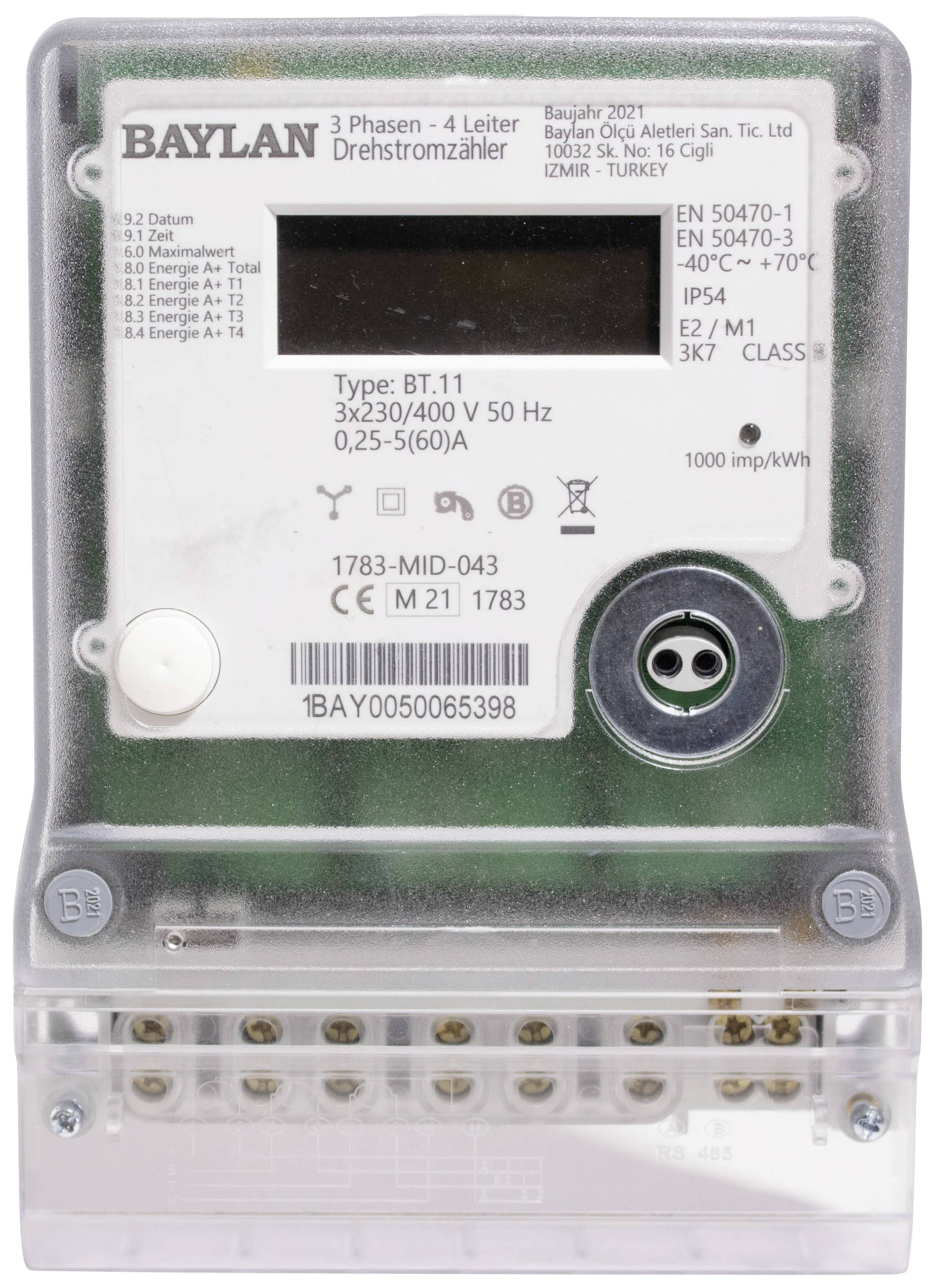

Counttec BT11 digitálne/y trojfázový elektromer, 60 A, úředně schválený: áno, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
trojfázový elektromer
Zaťažovací prúd
60 A
Displej
digitálne/y
Ciachovanie
ciachovaný / úradne overený
Prevádzkové napätie
3 x 230 V/AC
Datasheety: (PDF)
53 Ks
Počet
Celkom (47,15 € / kus)
47,15 €
bez DPH.
Hlavné benefity
Trojfázový elektromerový počítací kríž
- MID kalibrovaná verzia
- digitálny, LC displej 6+2 miestny
- Výstup S0
- Rozhranie RS485
- Optické rozhranie D0
- priame meranie do 60 A
- nahrádza staré, čierne trojfázové merače Ferraris 10/30, 10/40 a 10/60A
- Tento text bol preložený strojovo.
Technické parametre
- Metóda merania: Elektronický elektromer s prúdovými bočníkmi
- Trieda presnosti: A/B
- Menovité napätie (Un): 3 x 230/400 V
- Rozsah prevádzkového napätia: 0,75 Un až 1,15 Un
- Referenčná frekvencia: 50 Hz
- Maximálny prúd (I ): 60 A
- Referenčný prúd (Iref): 5 A
- Prechodový prúd (Itr): 0,5A
- Minimálny prúd (Imin): 0,25A
- Štartovací prúd (skutočný): 20 mA
- Typ meranej energie Aktívna energia A+ O až 1,8.0
- Typ pripojenia Priame
- Testovací výkon LED (viditeľné spektrum): 1 000 impulzov/kWh
- Optické rozhranie: IR rozhranie a odčítanie podľa DIN EN 62056-21; 300 až 9 600 baudov; Komunikačné režimy C a A
- Číslica: 7 číslic
- Energetické rozlíšenie v prevádzkovom režime: 1 kWh
- Energetické rozlíšenie v testovacom režime:
- - 0,001 kWh
- - aktivácia testovacieho režimu príkazom;
- - Deaktivácia testovacieho režimu príkazom alebo po 180 minútach po aktivácii, alebo odpojením napätia
- Výška číslic energetických hodnôt: 8 mm
- Indikácia prítomnosti a smeru toku energie: ÁNO, proporcionálne zobrazenie a indikácia šípkami
- Indikácia magnetickej interferencie: NIE
- Indikácia otvorenia hlavného krytu: NIE
- Indikácia otvorenia krytu svorkovnice: NIE
- Podsvietenie: NIE
- Teplotný rozsah pre čitateľný displej: - 40 °C až + 70 °C
- Prevádzková teplota: - 40 °C až + 70 °C
- Skladovacia teplota: - 40 °C až + 75 °C
- Izolácia uzavretého zariadenia: trieda ochrany II
- Stupeň krytia: IP54
- Mechanické prostredie: M1
- Elektromagnetické prostredie: E2
- Hmotnosť: 1,1 kg
- Vonkajšie rozmery vrátane krytu svorkovnice: 263 x 176 x 63 mm (V x Š x H)
- Uchytenie na elektromerový kríž: horizontálne 150 mm, vertikálne 210, 220, 230 mm
- Priemer napájacích svoriek: 7,5 mm 25 mm²
- Prevedenie skrutiek vo svorkovnici: kombinácia Phillips SL/PZ2 alebo SL/PZ1
- Verzia skrutiek v kryte svoriek: kombinácia Phillips SL/PZ2; Priemer otvoru pre plombovací drôt 2,3 mm
- Materiál krytu UV odolnosť: ÁNO
- Horľavosť svorkovnice: Podľa normy UL 94 V0
- Kategória výrobku
trojfázový elektromer
- Zaťažovací prúd
60 A
- Displej
digitálne/y
- Ciachovanie
ciachovaný / úradne overený
- Prevádzkové napätie
3 x 230 V/AC
- Farba
priehľadná
biela
- Rozmer.
(d x š x v) 63 x 176 x 263 mm
- Hmotnosť
1.1 kg
- Nábehový prúd
20 mA
- Nábehový prúd
20 mA
- Zobrazenie
LC displej 6+2 miestny
- Vlastná spotreba
0.6 W
- Vlastná spotreba
- Aktívny výkon pri Un< 0,6 W
- Zjavná sila v Un< 8VA
- vlastná spotreba v okruhoch 0,05 VA (pri Iref)
- Frekvencia
50 Hz
- Trieda presnosti
PREČ
- Úradne schválený
áno
- Meracie funkcie
spotreba energie
- Rozsah menovitého napätia
230 do 400 V/AC
- Sieťové napätie (max.)
400 V/AC
- Sieťové napätie (min.)
230 V/AC
- Šírka
176 mm
- V
263 mm
- Dĺžka
63 mm
- Prúd (max.)
60 A
- Prúd (min.)
0.25 A
- Rozsah prúdu
0.25 do 60 A
- Typ
BT11
Na stiahnutie
Datasheet
Datasheet 2542992 Counttec BT11 digitálne/y trojfázový elektromer, 60 A, úředně schválený: áno, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2542992 Counttec BT11 digitálne/y trojfázový elektromer, 60 A, úředně schválený: áno, 1 ks
Popis
Rozsah dodávky

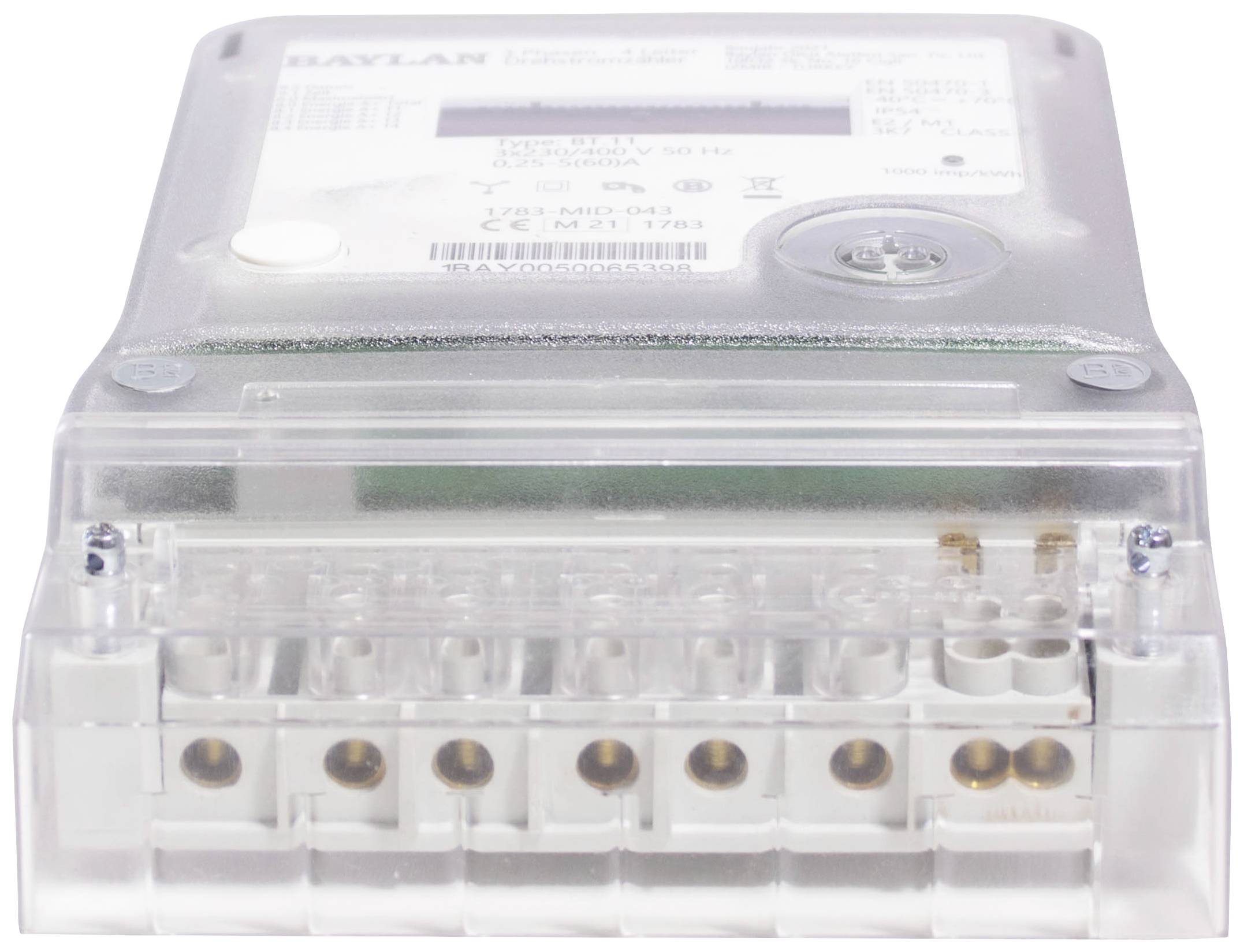

- vrátane krytu svorkovnice
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
