Emko ESM-3700-N.2.20.00/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.2.20.00/00.00/0.0.0.0

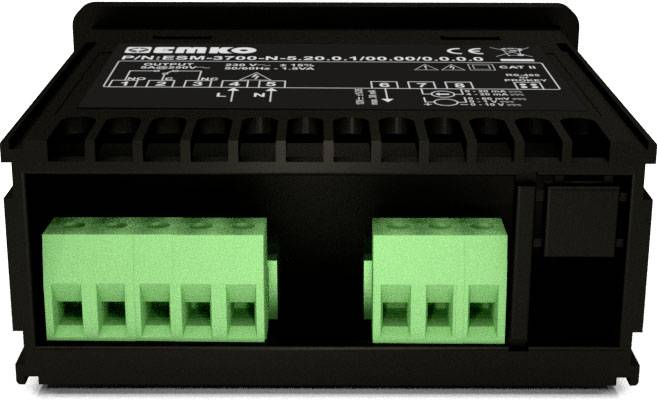

Čierna riadiaca jednotka EMKO s dvoma zelenými pripojovaciami svorkami na prednej strane.

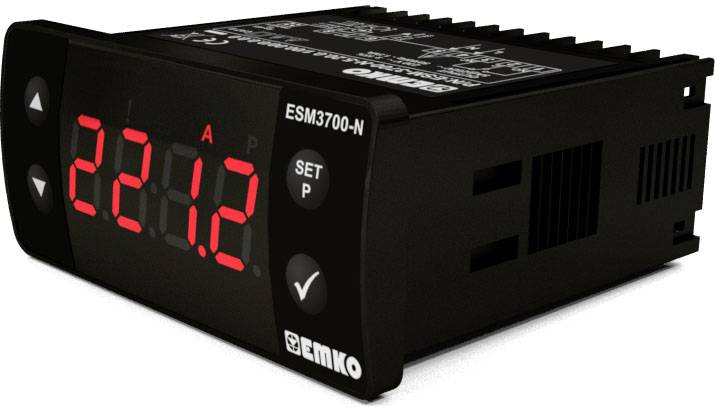

Digitálny ampérmeter zobrazuje '22,12 A', čierne puzdro, červený LED displej. Tlačidlá sú označené 'SET' a 'P'.

Čierne elektronické zariadenie obdĺžnikového tvaru, položené horizontálne, s vetracími otvormi a oblasťou konektorov na boku.

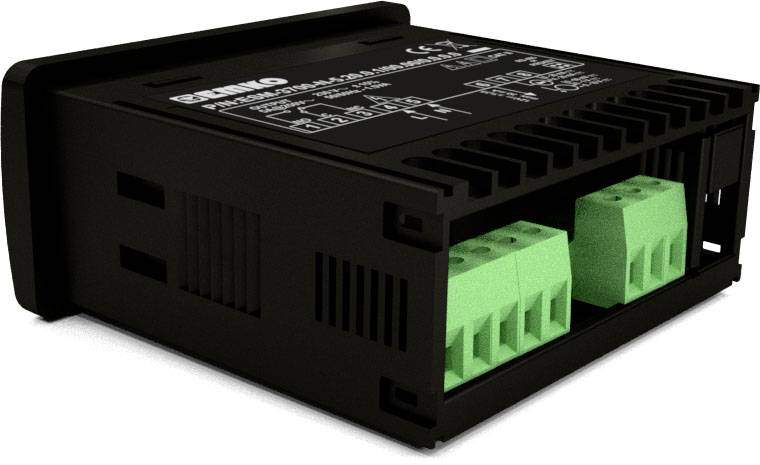

Čierne elektronické zariadenie so zelenými pripojovacími svorkami, pravdepodobne riadiaca jednotka alebo adaptér, vhodný pre technické aplikácie.

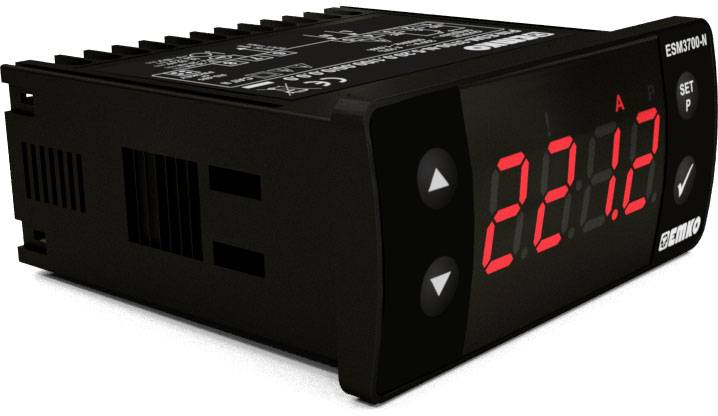

Digitálny teplotný displej s číslom '22,12' v červenej farbe na čiernom puzdre. Zariadenie na monitorovanie teploty.

Čierne elektrické zariadenie s dvoma zelenými konektormi na prednej strane, umiestnené v obdĺžnikovom kryte.

Čierne elektronické zariadenie s vetracími otvormi a prípojkami na boku, pravdepodobne ovládací modul.

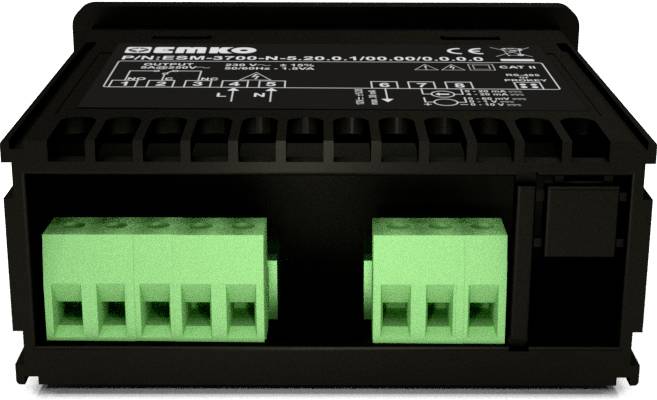

Čierne elektronické zariadenie so zelenými pripájacími svorkami. Navrchu sú rozpoznateľné technické špecifikácie a schematické značky.

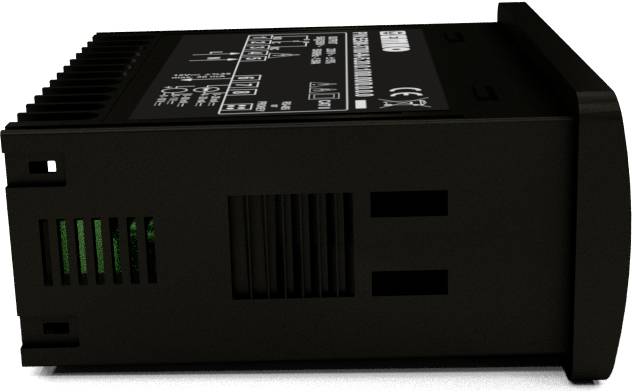

Čierne elektronické zariadenie s vetracími otvormi a technickými údajmi na hornej strane. Slúži na ovládanie systémov.

Digitálny displej s červeným LED displejom zobrazuje '22.1 A'. Postranné tlačidlá slúžia na nastavenia. Zariadenie je v čiernom puzdre.

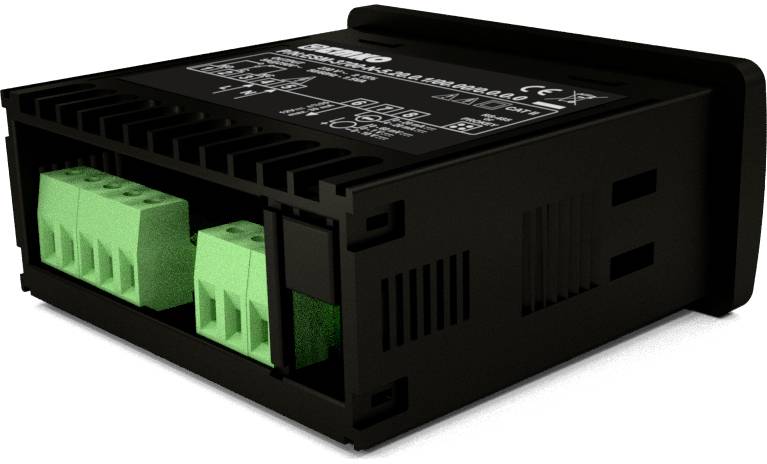

Čierna elektrická jednotka so zelenými konektormi, pravdepodobne napájací zdroj alebo transformátor, na bielom pozadí.

Čierne elektronické zariadenie so zelenými konektormi, pravdepodobne určené pre technické aplikácie alebo integráciu zariadení.

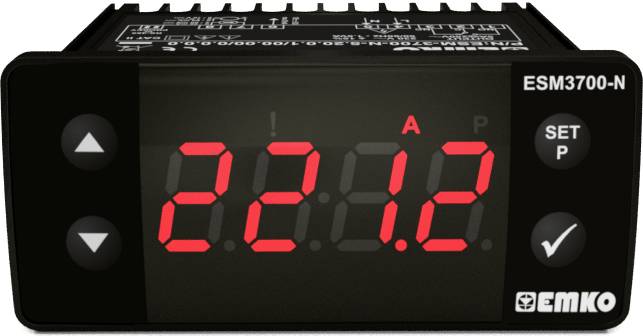

Digitálny regulátor teploty ESM3700-N s červeným LED displejom zobrazuje aktuálnu teplotu: 22,1 stupňov Celzia.

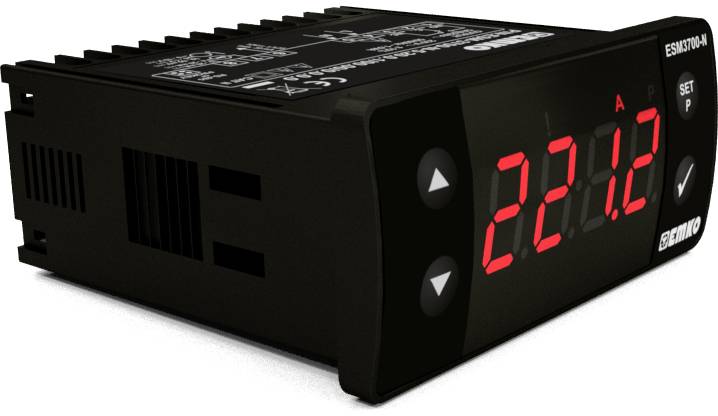

Digitálny teplotný regulátor s červeným LED displejom zobrazuje '22.12 A'. Čierne puzdro, šípkové tlačidlá pre nastavenie.

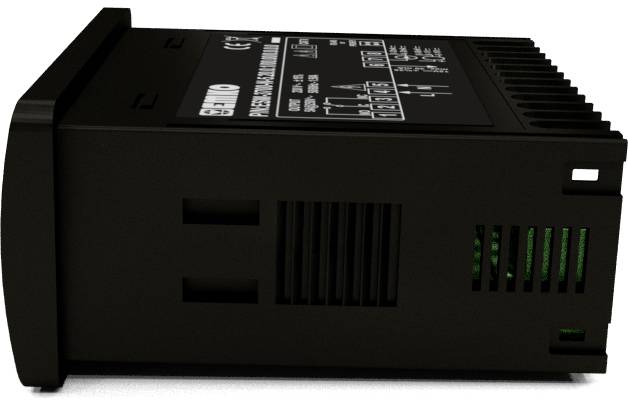

Čierne elektronické zariadenie s vetracími otvormi a ovládacím panelom. Pohľad z boku zobrazuje technické špecifikácie a konektory.

1/16

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Min.: 2

Násobky: 2

Celkom (93,49 € / kus)

186,98 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

4-miestny displej procesu
Univerzálny merací vstup pre 0-10 V, 0-1 V, 0-60 mV, 0-20 mA, 4-20 mA
Škálovateľné od -1999 do 9999
Nastaviteľná desatinná čiarka
Ukladanie minimálnych a maximálnych hodnôt
Minimálne a maximálne hodnoty je možné nastaviť aj ako trvalé zobrazenie
Voliteľné s alarmovým výstupom 5 A alebo SSR
Ochrana hesla pre nastavenia programu

Technické parametre

Kategória výrobku: procesné ukazovateľ

Meracie funkcie: prúd
prúd DC
napätie DC

Rozsah merania (min.): 0 V
0 A
4 mA

Typ: ESM-3700-N.2.20.00/00.00/0.0.0.0

Rozsah merania (max.): 1 V
10 V
20 mA

Technológia displeja: LED

: vpredu: IP65/pripojenie: IP20

Montážna šírka: 76 mm

Displej (counts): 9999

Montážna výška: 35 mm

Prevádzkové napätie: 24 V DC/AC

Rozmer.: (d x š x v) 71 x 76 x 35 mm

Hmotnosť: 200 g

Osvetlenie displeja: červené

Montážna hĺbka: 65 mm

Farba: čierna

Šírka: 76 mm

V: 35 mm

Dĺžka: 71 mm

Šírka rámu: 7.6 cm

Výška rámu: 3.5 cm

Rozhranie: RS485

Na stiahnutie

Datasheet

Datasheet 2352343 Emko ESM-3700-N.2.20.00/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.2.20.00/00.00/0.0.0.0

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2352343 Emko ESM-3700-N.2.20.00/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.2.20.00/00.00/0.0.0.0

Popis

Na meranie procesnej hodnoty sa používajú digitálne procesné displeje radu ESM-3700-N. Môžu byť použité v mnohých aplikáciách s ich jednoduchým použitím, alarmovým výstupom a univerzálnym meracím vstupom.

Samostatne dostupnou páčkou PROKEY je možné prenášať nastavenia programu na iné zariadenia, takže parametre nie je potrebné nastavovať jednotlivo na každom zariadení. Pomocou samostatne dostupného modulu RS-485 MODULE je možné zobrazenie procesu rozšíriť o rozhranie RS485 Modbus RTU.

Tento text bol preložený strojovo.
