Emko ESM-3700-N.2.20.02/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.2.20.02/00.00/0.0.0.0

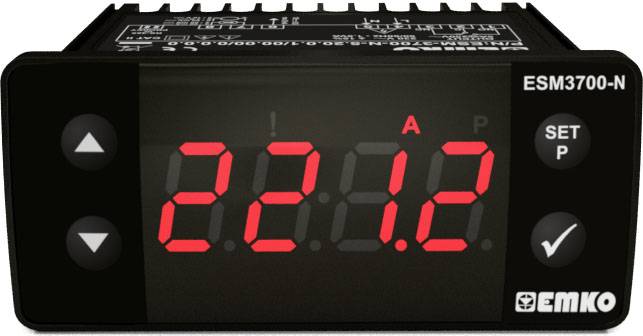

Digitálny displej s červenými číslami '22.12', obklopený tlačidlami pre nastavenia. Zariadenie je ESM3700-N od spoločnosti EMKO.

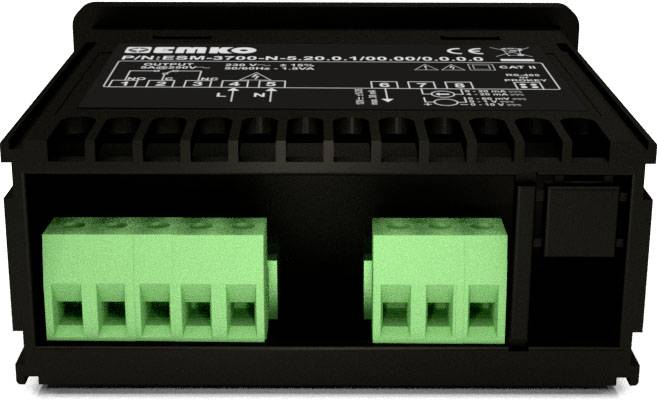

Čierne elektrické zariadenie so zelenými konektormi na prednej strane, vhodné pre priemyselné aplikácie.

Digitálny displej s červeným LED displejom zobrazuje '22.12 A'. Tlačidlá 'Set' a 'P' na pravej strane. Zariadenie od Emko.

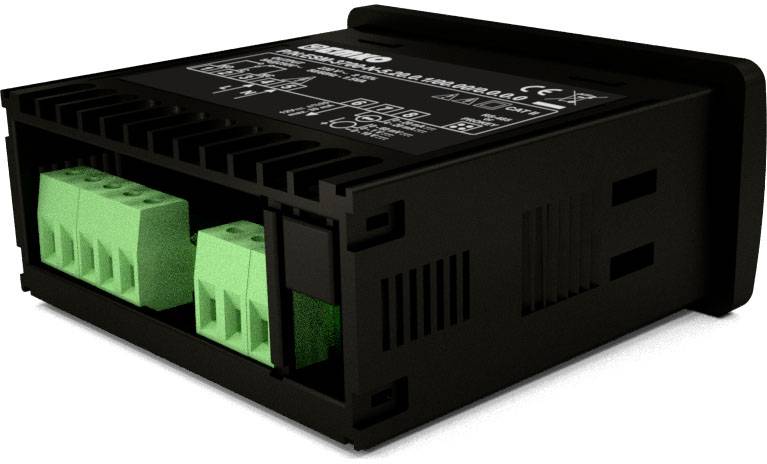

Čierne elektrické modulové zariadenie so zelenými pripojovacími svorkami, s popisom a technickými detailmi na hornej strane.

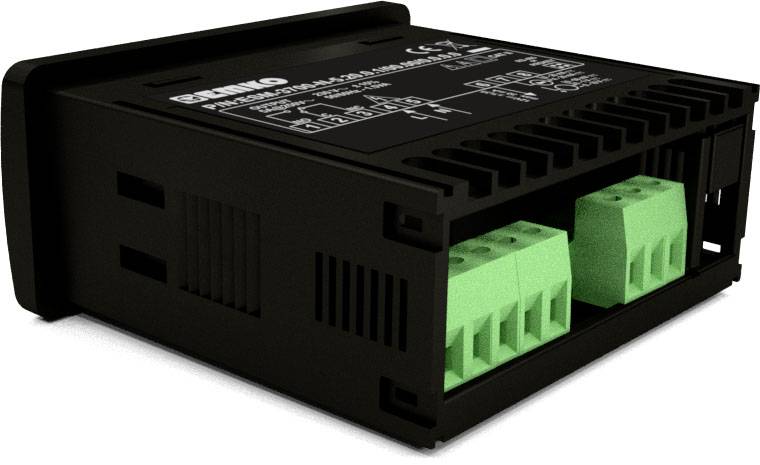

Čierna elektronická jednotka so zelenými svorkami na jednej strane; na hornej strane sú vyznačené technické špecifikácie.

Čierne elektronické zariadenie s vetracími otvormi a nápismi na hornej strane, ktoré sa pravdepodobne používa na ovládanie.

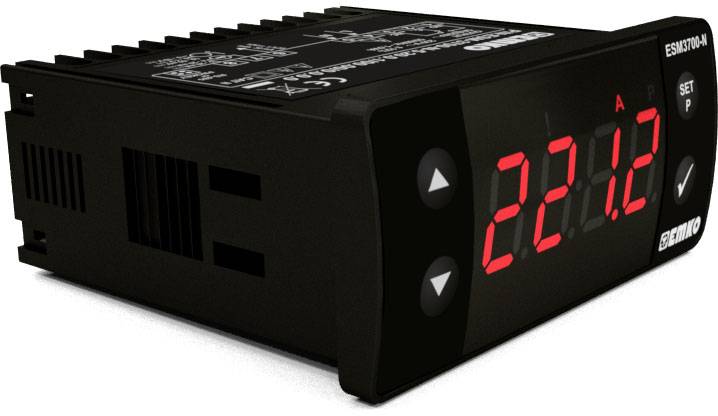

Digitálny merací prístroj s červeným LED displejom zobrazuje '22.12', čierne puzdro, tlačidlá na ovládanie.

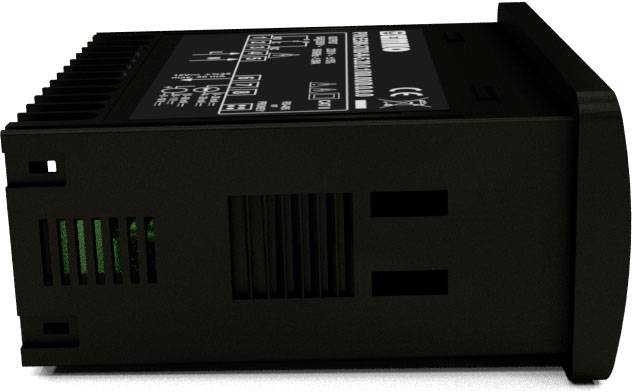

Čierne elektronické zariadenie s viacerými konektormi a vytlačenými technickými detailmi, položené na boku.

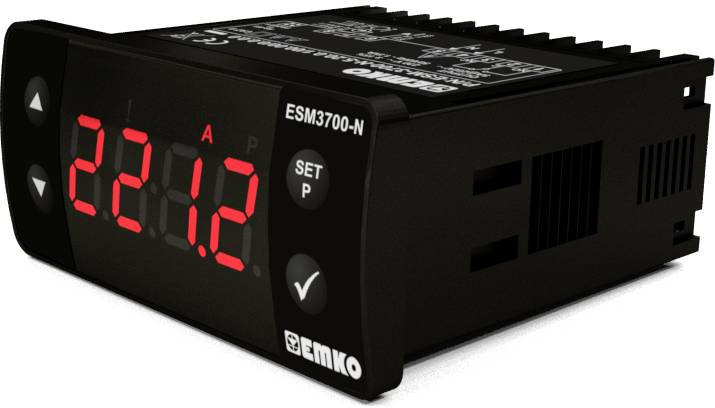

Digitálny merací prístroj zobrazuje '221,2 A' na červenom LED displeji. Vľavo sa nachádzajú šípkové tlačidlá, vpravo tlačidlá 'SET' a 'P'. Zariadenie od firmy Emko.

Čierne elektronické zariadenie so zelenými konektormi, pravdepodobne riadiaca jednotka alebo rozhranie, na bielom pozadí.

Čierne, obdĺžnikové elektrické zariadenie s vetraciumi otvormi po stranách a popisom na hornej strane.

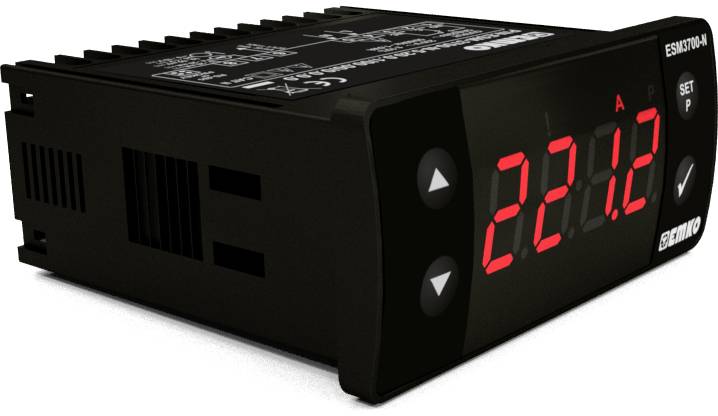

Digitálne zobrazovacie zariadenie s červeným LED displejom zobrazuje '22.12' a symbol prúdu 'A'. Viditeľný je firemný názov a ovládacie tlačidlá.

Elektronický teplomerný prístroj, zobrazuje červený LED displej '22.12', s tlačidlami na nastavenie a symbolom fajky.

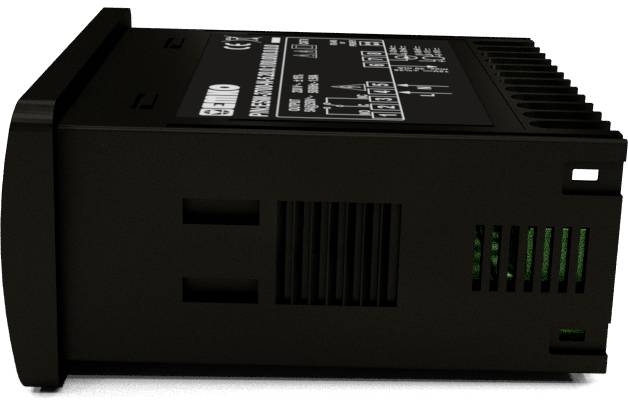

Čierne elektronické zariadenie s vetracími otvormi a nápisom na vrchu, položené na boku. Mohlo by ísť o kontrolný alebo meradlo.

Čierne obdĺžnikové elektrické zariadenie so zelenými konektormi a nápisom hore, používané na ovládanie technických systémov.

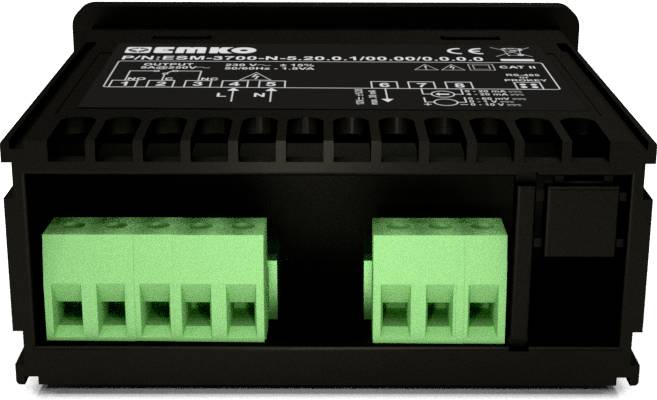

Čierne elektronické zariadenie so zelenými svorkami, ktoré sa používa na riadenie alebo monitorovanie procesov.

1/16

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

22 Ks

Počet

Celkom (93,49 € / kus)

93,49 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

4-miestny displej procesu
Univerzálny merací vstup pre 0-10 V, 0-1 V, 0-60 mV, 0-20 mA, 4-20 mA
Škálovateľné od -1999 do 9999
Nastaviteľná desatinná čiarka
Ukladanie minimálnych a maximálnych hodnôt
Minimálne a maximálne hodnoty je možné nastaviť aj ako trvalé zobrazenie
Voliteľné s alarmovým výstupom 5 A alebo SSR
Ochrana hesla pre nastavenia programu

Technické parametre

Kategória výrobku: procesné ukazovateľ

Meracie funkcie: prúd
prúd DC
napätie DC

Rozsah merania (min.): 0 V
0 A
4 mA

Typ: ESM-3700-N.2.20.02/00.00/0.0.0.0

Rozsah merania (max.): 1 V
10 V
20 mA

Technológia displeja: LED

: vpredu: IP65/pripojenie: IP20

Montážna šírka: 76 mm

Displej (counts): 9999

Montážna výška: 35 mm

Prevádzkové napätie: 24 V DC/AC

Rozmer.: (d x š x v) 71 x 76 x 35 mm

Hmotnosť: 200 g

Osvetlenie displeja: červené

Montážna hĺbka: 65 mm

Farba: čierna

Šírka: 76 mm

V: 35 mm

Dĺžka: 71 mm

Šírka rámu: 7.6 cm

Výška rámu: 3.5 cm

Rozhranie: RS485

Na stiahnutie

Datasheet

Datasheet 2352341 Emko ESM-3700-N.2.20.02/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.2.20.02/00.00/0.0.0.0

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2352341 Emko ESM-3700-N.2.20.02/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.2.20.02/00.00/0.0.0.0

Popis

Na meranie procesnej hodnoty sa používajú digitálne procesné displeje radu ESM-3700-N. Môžu byť použité v mnohých aplikáciách s ich jednoduchým použitím, alarmovým výstupom a univerzálnym meracím vstupom.

Samostatne dostupnou páčkou PROKEY je možné prenášať nastavenia programu na iné zariadenia, takže parametre nie je potrebné nastavovať jednotlivo na každom zariadení. Pomocou samostatne dostupného modulu RS-485 MODULE je možné zobrazenie procesu rozšíriť o rozhranie RS485 Modbus RTU.
