Emko ESM-3700-N.5.20.02/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.5.20.02/00.00/0.0.0.0

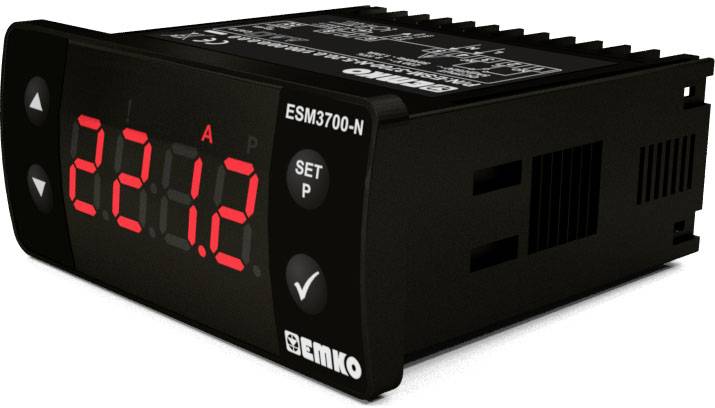

Digitálny teplomer s červeným LED displejom zobrazuje hodnotu '22,1 A'. Viditeľné sú tlačidlá na nastavenie a potvrdenie.

Elektronické zariadenie v čiernom kryte s vetracími štrbinami a bočným displejom; pravdepodobne riadiaca jednotka alebo meracie zariadenie.

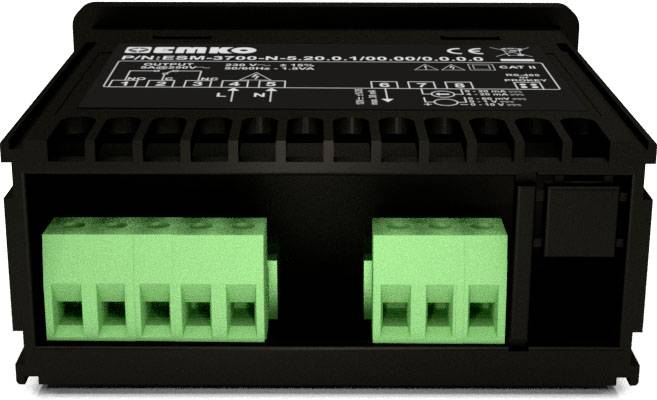

Čierny elektronický box s dvoma zelenými konektormi; obsahuje technické informácie na povrchu.

Čierne elektronické zariadenie, pravdepodobne sieťový adaptér alebo nabíjačka, s viacerými portmi a vytlačenými špecifikáciami.

Elektronické zariadenie s čiernym krytom a zelenými konektormi, používané na ovládanie alebo reguláciu elektronických systémov.

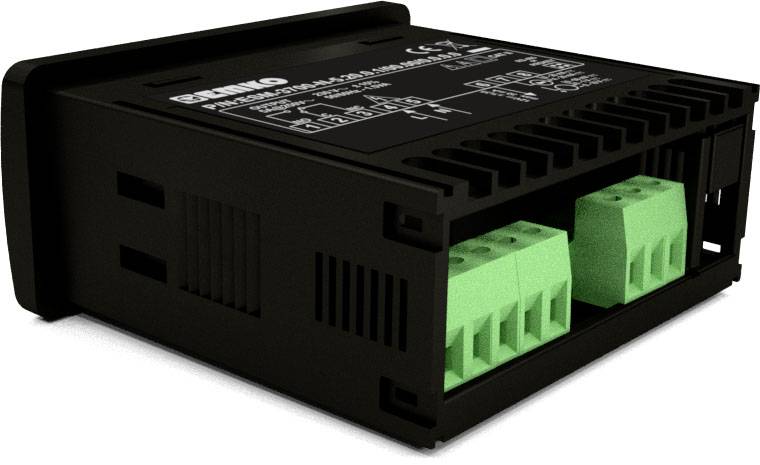

Čierne plastové puzdro elektronickej súčiastky s dvoma zelenými konektormi. Horná strana zobrazuje technické špecifikácie.

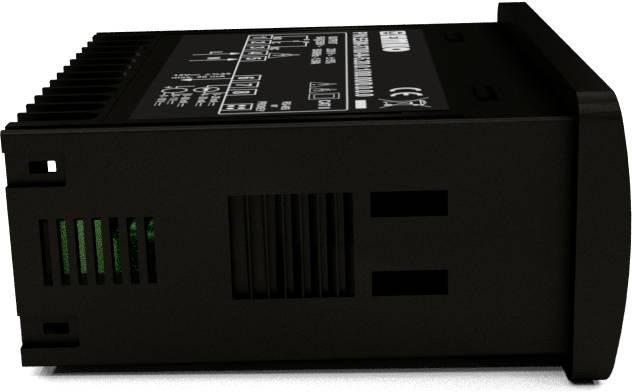

Čierne elektronické zariadenie s vetracími otvormi a nápisom na hornej strane, pravdepodobne technický modul alebo adaptér.

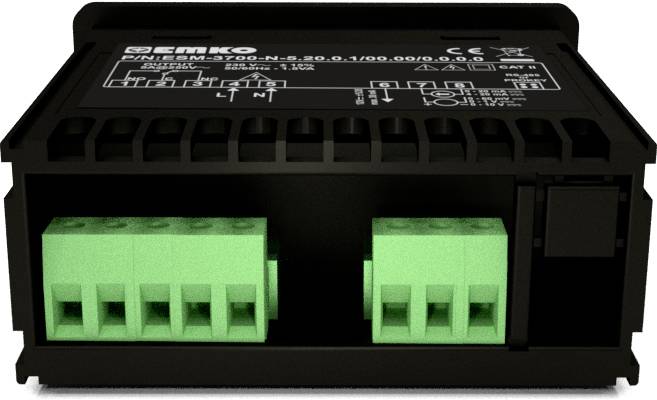

Čierne zariadenie EMKO s dvoma zelenými pripájacími svorkami, vhodné pre elektrickú kabeláž. Technické detaily sú vytlačené hore.

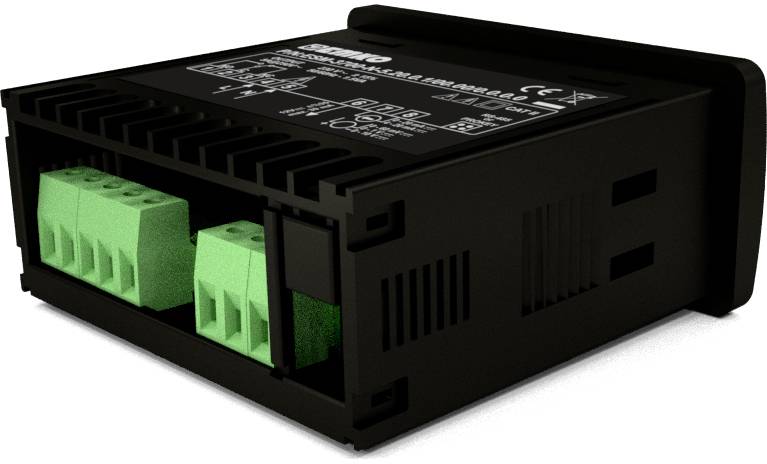

Elektronické zariadenie s čiernym krytom a zelenými svorkami, používané pre elektrické alebo elektronické prepojenia.

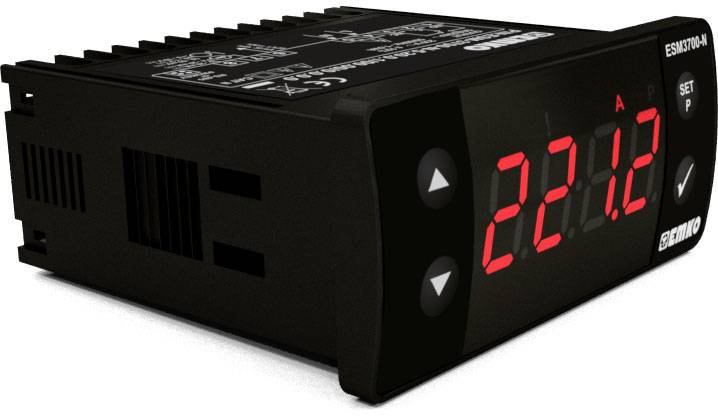

Digitálny displej zobrazuje '22.12 A' červenými číslicami, s dvomi tlačidlami: 'Set' a 'P'. Zariadenie od Emko, model ESM3700-N.

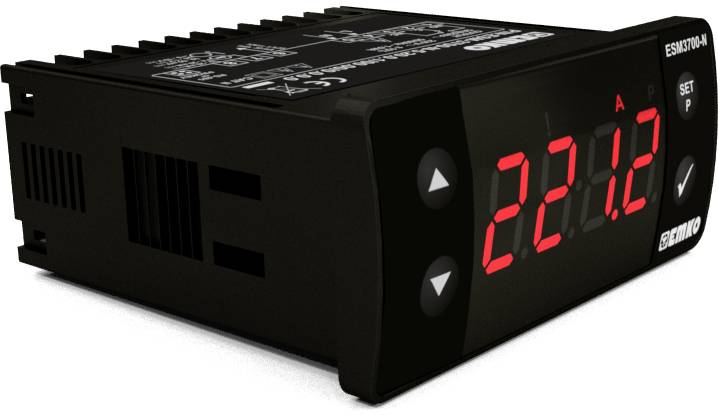

Digitálny merací prístroj s červeným LED displejom zobrazuje hodnotu '22,12 A'. Dodatočné nastavovacie tlačidlá sa nachádzajú na pravej strane.

Čierne elektronické zariadenie so zelenými pripájacími svorkami, pravdepodobne kontrolný modul alebo regulátor, na svetlom pozadí.

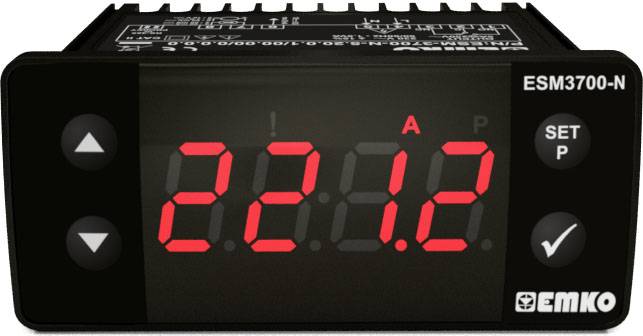

Digitálny teplotný displej '22.12' na zariadení ESM3700-N. Štyri funkčné tlačidlá sú viditeľné.

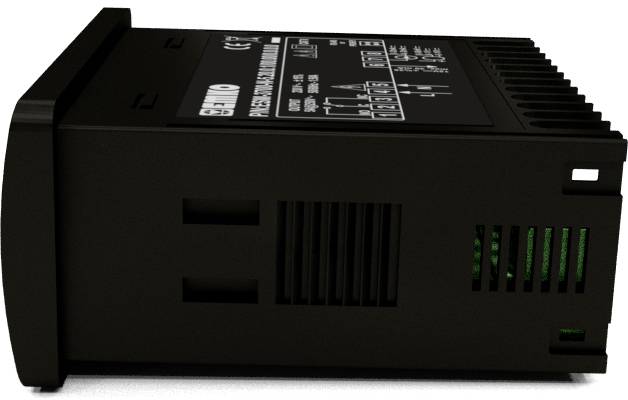

Čierny, obdĺžnikový elektrický termostatický regulátor, uložený na boku, s drážkami a zelenými akcentmi. Displej s technickými špecifikáciami.

1/16

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

2 Ks

Počet

Celkom (71,54 € / kus)

71,54 €

bez DPH.

Už len 2 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

4-miestny displej procesu
Univerzálny merací vstup pre 0-10 V, 0-1 V, 0-60 mV, 0-20 mA, 4-20 mA
Škálovateľné od -1999 do 9999
Nastaviteľná desatinná čiarka
Ukladanie minimálnych a maximálnych hodnôt
Minimálne a maximálne hodnoty je možné nastaviť aj ako trvalé zobrazenie
Voliteľné s alarmovým výstupom 5 A alebo SSR
Ochrana hesla pre nastavenia programu

Technické parametre

Kategória výrobku: procesné ukazovateľ

Meracie funkcie: prúd
prúd DC
napätie DC

Rozsah merania (min.): 0 V
0 A
4 mA

Typ: ESM-3700-N.5.20.02/00.00/0.0.0.0

Rozsah merania (max.): 1 V
10 V
20 mA

Technológia displeja: LED

: vpredu: IP65/pripojenie: IP20

Montážna šírka: 76 mm

Displej (counts): 9999

Montážna výška: 35 mm

Prevádzkové napätie: 230 V/AC

Rozmer.: (d x š x v) 71 x 76 x 35 mm

Hmotnosť: 200 g

Osvetlenie displeja: červené

Montážna hĺbka: 65 mm

Farba: čierna

Šírka: 76 mm

V: 35 mm

Dĺžka: 71 mm

Šírka rámu: 7.6 cm

Výška rámu: 3.5 cm

Rozhranie: RS485

Na stiahnutie

Datasheet

Datasheet 2352338 Emko ESM-3700-N.5.20.02/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.5.20.02/00.00/0.0.0.0

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2352338 Emko ESM-3700-N.5.20.02/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.5.20.02/00.00/0.0.0.0

Popis

Na meranie procesnej hodnoty sa používajú digitálne procesné displeje radu ESM-3700-N. Môžu byť použité v mnohých aplikáciách s ich jednoduchým použitím, alarmovým výstupom a univerzálnym meracím vstupom.

Samostatne dostupnou páčkou PROKEY je možné prenášať nastavenia programu na iné zariadenia, takže parametre nie je potrebné nastavovať jednotlivo na každom zariadení. Pomocou samostatne dostupného modulu RS-485 MODULE je možné zobrazenie procesu rozšíriť o rozhranie RS485 Modbus RTU.
