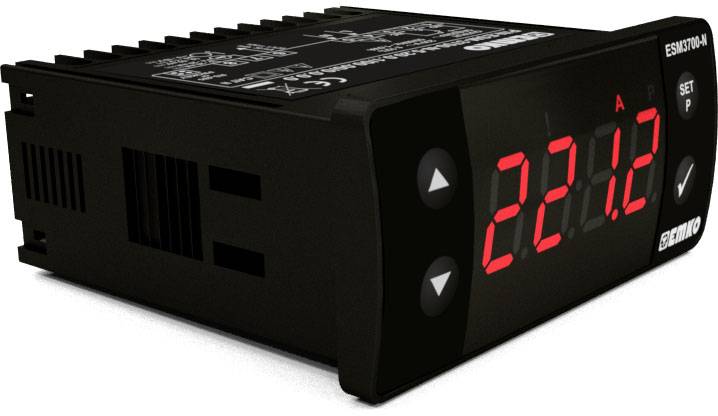

Digitálny meradlo s červeným displejom zobrazuje '22.12'. Čierne puzdro s tlačidlami na nastavenie.

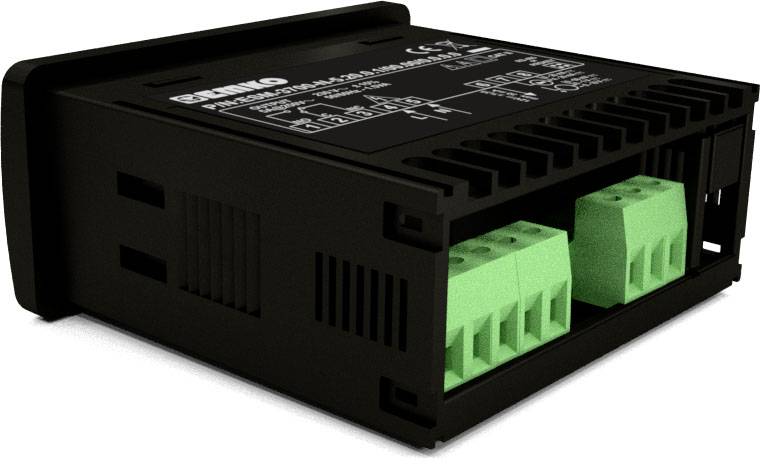

Čierne elektronické zariadenie s niekoľkými zelenými svorkami na prednej strane, s bočným vetraním.

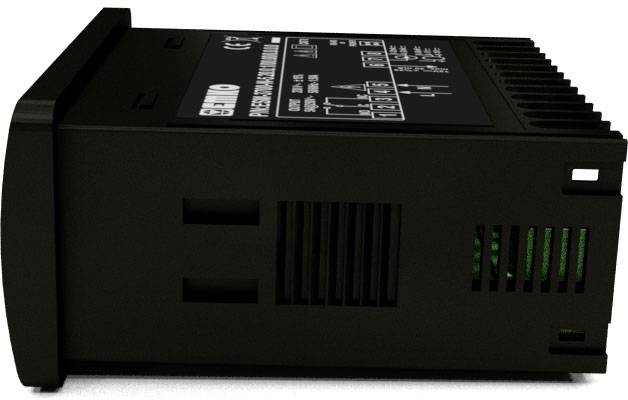

Čierne elektronické zariadenie s vetracími otvormi a technickými špecifikáciami na hornej strane, pohľad z boku.

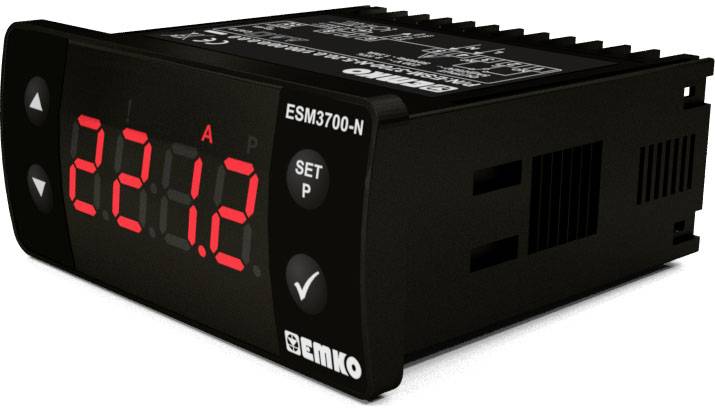

Digitálny displej ESM3700-N od firmy Emko zobrazuje '22.12 A' na červenom displeji.

Čierne elektronické zariadenie s vetracími otvormi a vytlačenými technickými špecifikáciami na hornej strane.

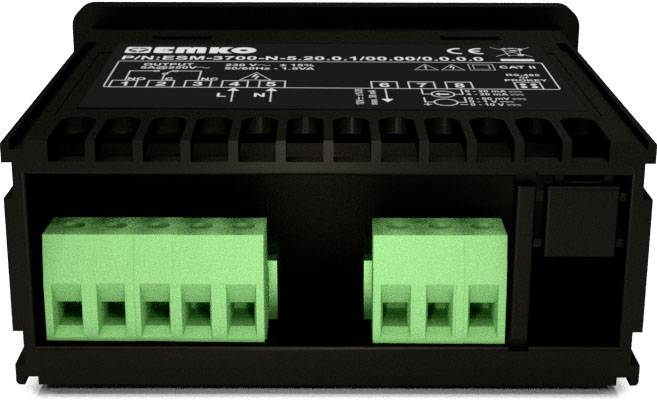

Čierne elektrické zariadenie s pripojovaciemi svorkami a nápisom 'EMKO' na hornej strane, používané na elektronické zapojenie.

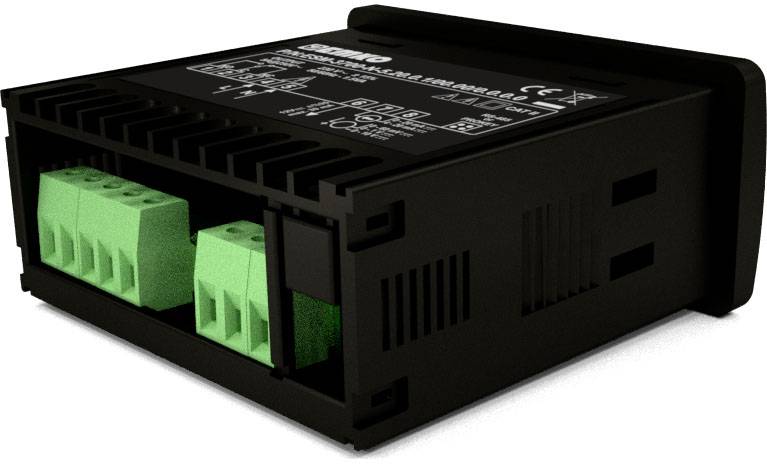

Čierny elektronický modul so zelenými pripojovaciami svorkami, používaný na priemyselné riadiace alebo prepájacie účely.

Elektronické zariadenie na konverziu napätia so zelenými svorkami, čierne púzdro, viditeľný produktový štítok.

Digitálny displej s červeným LED displejom zobrazuje '22.12 A'. Tlačidlá na nastavenie a značka 'Emko' sú viditeľné.

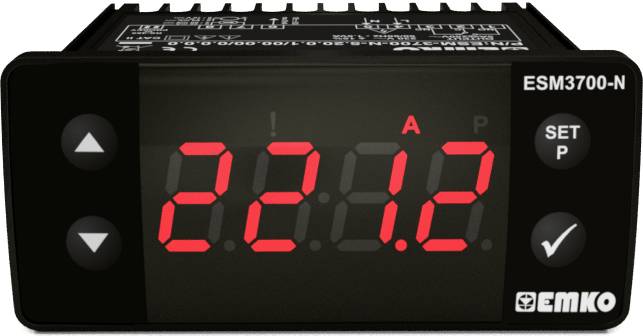

Digitálny teplotný regulátor; zobrazuje '22,12' v červených LED čísliciach; tlačidlá na nastavenie a zobrazenie loga EMKO vpravo.

Čierne elektronické zariadenie s vetracími otvormi a nápisom na hornej strane. Mohlo by ísť o elektronický časovač alebo regulátor.

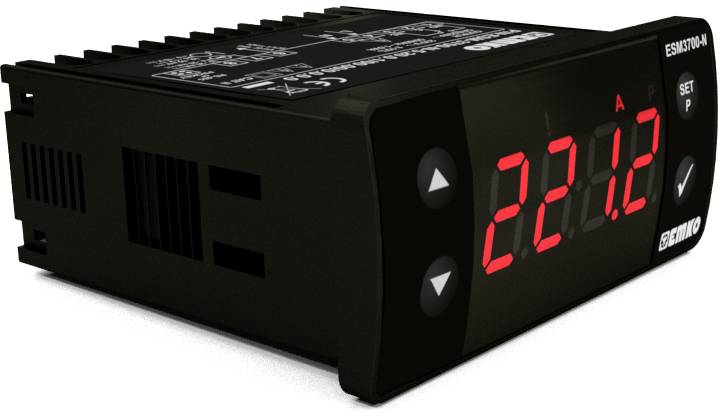

Digitálny displej zobrazuje '22.12 A'. Nachádza sa na ňom šípové tlačidlá a tlačidlo SET. Zariadenie sa javí ako elektromer.

Čierne elektrické zariadenie so zelenými konektormi, pravdepodobne riadiaci modul, technické informácie na hornej strane.

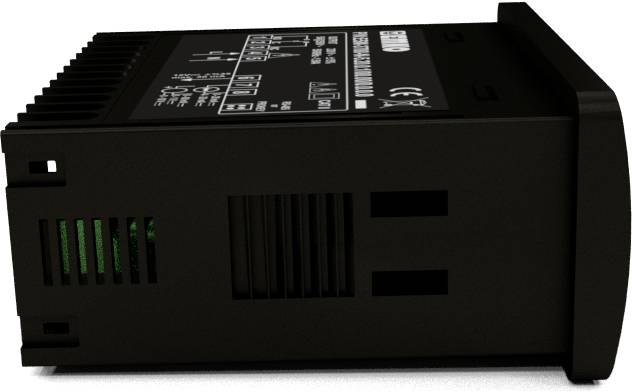

Čierne elektronické zariadenie obdĺžnikového tvaru s technickými nápismi a vetracími otvormi, pohľad z boku.

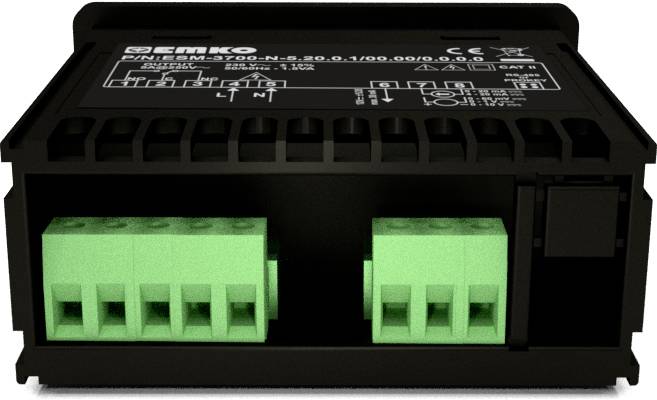

Čierne zariadenie EMKO s dvomi zelenými svorkami, zobrazené spredu. Popisy a symboly sú viditeľné na hornej strane.

1/16

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

6 Ks

Počet

Celkom (85,36 € / kus)

85,36 €

bez DPH.

Doprava zadarmo

Už len 6 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

4-miestny displej procesu
Univerzálny merací vstup pre 0-10 V, 0-1 V, 0-60 mV, 0-20 mA, 4-20 mA
Škálovateľné od -1999 do 9999
Nastaviteľná desatinná čiarka
Ukladanie minimálnych a maximálnych hodnôt
Minimálne a maximálne hodnoty je možné nastaviť aj ako trvalé zobrazenie
Voliteľné s alarmovým výstupom 5 A alebo SSR
Ochrana hesla pre nastavenia programu

Technické parametre

Kategória výrobku: procesné ukazovateľ

Meracie funkcie: prúd
prúd DC
napätie DC

Rozsah merania (min.): 0 V
0 A
4 mA

Typ: ESM-3700-N.8.20.00/00.00/0.0.0.0

Rozsah merania (max.): 1 V
10 V
20 mA

Technológia displeja: LED

: vpredu: IP65/pripojenie: IP20

Montážna šírka: 76 mm

Displej (counts): 9999

Montážna výška: 35 mm

Prevádzkové napätie: 10 V/DC
12 V/DC
24 V/DC
30 V/DC

Rozmer.: (d x š x v) 71 x 76 x 35 mm

Hmotnosť: 200 g

Osvetlenie displeja: červené

Montážna hĺbka: 65 mm

Farba: čierna

Šírka: 76 mm

V: 35 mm

Dĺžka: 71 mm

Šírka rámu: 7.6 cm

Výška rámu: 3.5 cm

Rozhranie: RS485

Na stiahnutie

Datasheet

Datasheet 2352337 Emko ESM-3700-N.8.20.00/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.8.20.00/00.00/0.0.0.0

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2352337 Emko ESM-3700-N.8.20.00/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.8.20.00/00.00/0.0.0.0

Popis

Na meranie procesnej hodnoty sa používajú digitálne procesné displeje radu ESM-3700-N. Môžu byť použité v mnohých aplikáciách s ich jednoduchým použitím, alarmovým výstupom a univerzálnym meracím vstupom.

Samostatne dostupnou páčkou PROKEY je možné prenášať nastavenia programu na iné zariadenia, takže parametre nie je potrebné nastavovať jednotlivo na každom zariadení. Pomocou samostatne dostupného modulu RS-485 MODULE je možné zobrazenie procesu rozšíriť o rozhranie RS485 Modbus RTU.
