Emko ESM-3700-N.8.20.02/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.8.20.02/00.00/0.0.0.0

Digitálny displej regulátora teploty zobrazuje '22.12' veľkými červenými číslicami, obklopený ovládacími tlačidlami pre nastavenie.

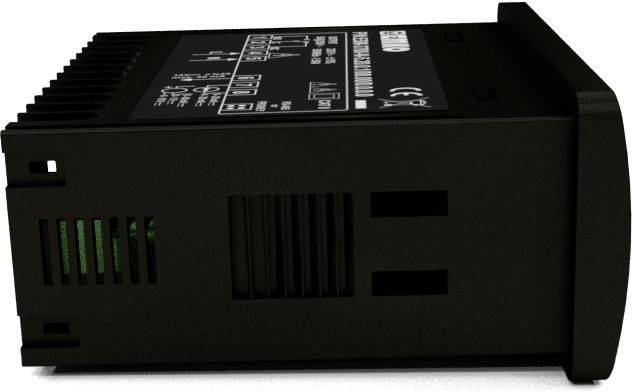

Čierne elektronické zariadenie obdĺžnikového tvaru, s vetracími otvormi a viditelnými pripojovacími možnosťami na boku.

Čierne elektronické zariadenie s LED displejmi a nápismi na hornej strane, pravdepodobne technický meradlý prístroj.

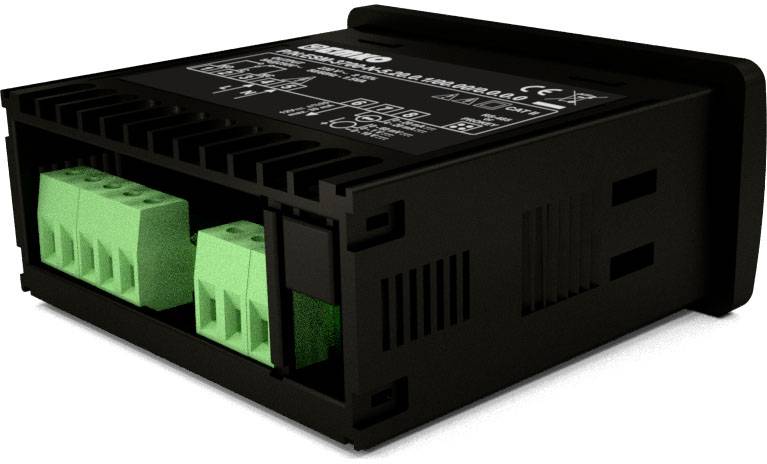

Čierne elektronické zariadenie so zelenými konektormi na jednej strane. Technické symboly a špecifikácie sú viditeľné v hornej časti.

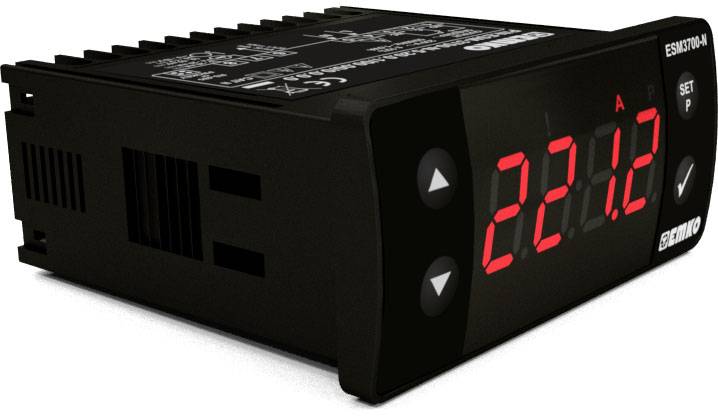

Digitálny zobrazovací regulátor s červeným LED displejom zobrazuje hodnotu '22,12'. Nastavovacie tlačidlá sú viditeľné.

Čierna elektronická jednotka so zelenými konektormi na boku. Používa sa na napájanie a dátové prepojenie v technických zariadeniach.

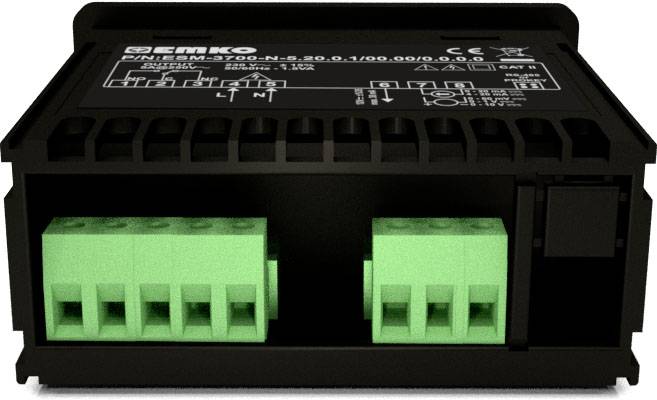

'Elektronické zariadenie s dvoma zelenými konektormi, čiernym krytom a technickými detailmi na hornej strane.'

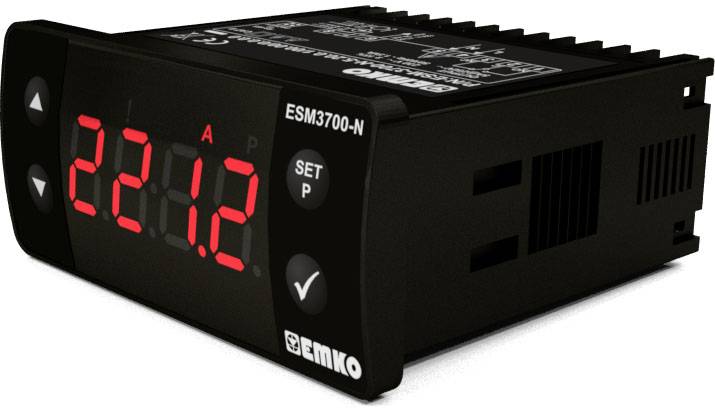

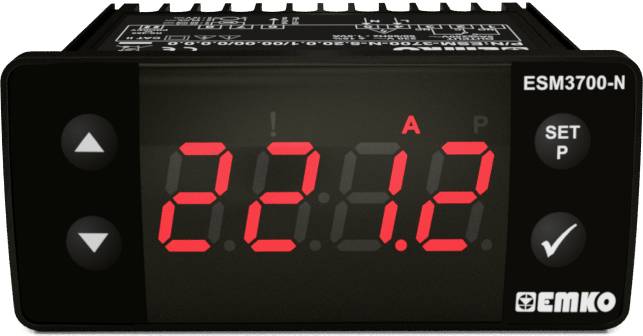

Digitálne zobrazovacie zariadenie s červeným LED displejom zobrazuje '22.12'. Ovládacie tlačidlá zariadenia sú označené ako 'SET' a 'P'.

Čierne elektronické zariadenie so zelenými indikátormi na boku. V hornej časti sú technické špecifikácie a symboly.

'Elektronické zariadenie v čiernom puzdre so zelenými pripojovacími svorkami, technické špecifikácie zobrazené na hornej strane.'

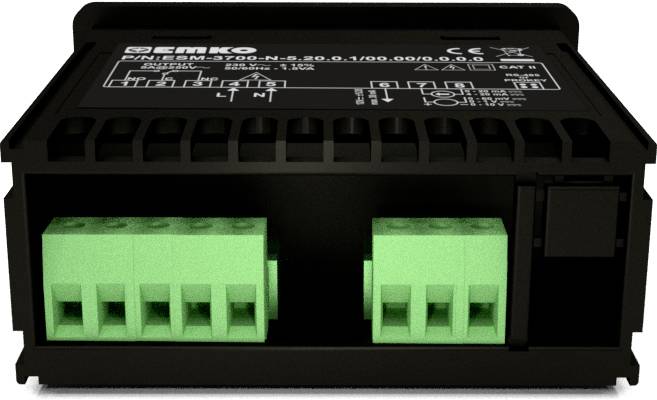

Čierne elektrické zariadenie so zelenými pripojovaciami svorkami na prednej strane. Obsahuje rôzne technické značky a symboly na hornej strane.

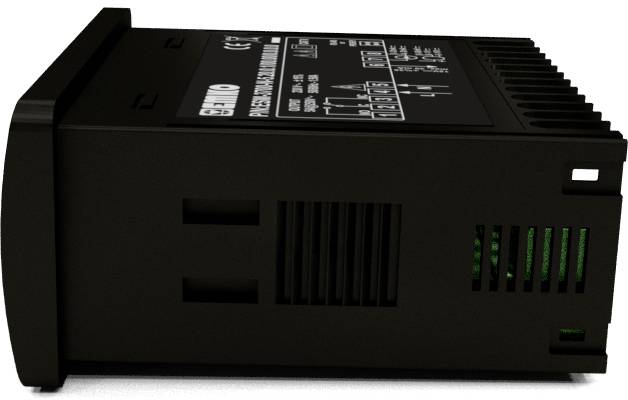

Čierne elektronické zariadenie s vetracími otvormi a technickými špecifikáciami na hornej strane. Pohľad z boku.

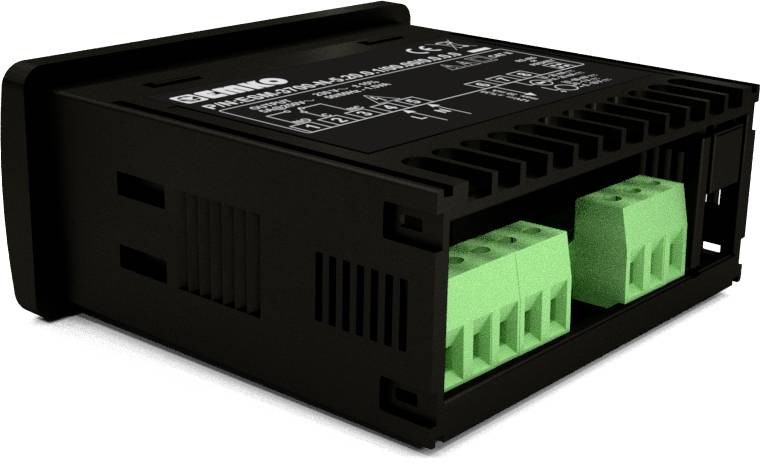

Čierna elektrická jednotka so zelenými pripojovacími svorkami, technické špecifikácie vytlačené hore.

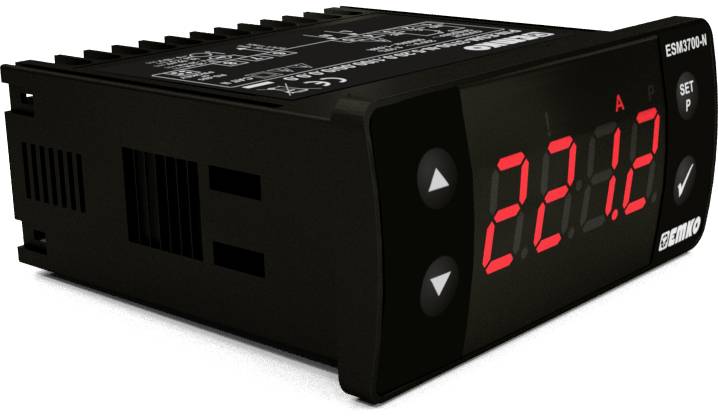

Digitálny ampérmeter s červeným LED displejom zobrazuje '22,12 A'. Vpravo sú nastavovacie tlačidlá pre parametre.

1/16

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Min.: 2

Násobky: 2

Celkom (97,55 € / kus)

195,10 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

4-miestny displej procesu
Univerzálny merací vstup pre 0-10 V, 0-1 V, 0-60 mV, 0-20 mA, 4-20 mA
Škálovateľné od -1999 do 9999
Nastaviteľná desatinná čiarka
Ukladanie minimálnych a maximálnych hodnôt
Minimálne a maximálne hodnoty je možné nastaviť aj ako trvalé zobrazenie
Voliteľné s alarmovým výstupom 5 A alebo SSR
Ochrana hesla pre nastavenia programu

Technické parametre

Kategória výrobku: procesné ukazovateľ

Meracie funkcie: prúd
prúd DC
napätie DC

Rozsah merania (min.): 0 V
0 A
4 mA

Typ: ESM-3700-N.8.20.02/00.00/0.0.0.0

Rozsah merania (max.): 1 V
10 V
20 mA

Technológia displeja: LED

: vpredu: IP65/pripojenie: IP20

Montážna šírka: 76 mm

Displej (counts): 9999

Montážna výška: 35 mm

Prevádzkové napätie: 10 V/DC
12 V/DC
24 V/DC
30 V/DC

Rozmer.: (d x š x v) 71 x 76 x 35 mm

Hmotnosť: 200 g

Osvetlenie displeja: červené

Montážna hĺbka: 65 mm

Farba: čierna

Šírka: 76 mm

V: 35 mm

Dĺžka: 71 mm

Šírka rámu: 7.6 cm

Výška rámu: 3.5 cm

Rozhranie: RS485

Na stiahnutie

Datasheet

Datasheet 2352335 Emko ESM-3700-N.8.20.02/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.8.20.02/00.00/0.0.0.0

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2352335 Emko ESM-3700-N.8.20.02/00.00/0.0.0.0 procesné ukazovateľ, ESM-3700-N.8.20.02/00.00/0.0.0.0

Popis

Na meranie procesnej hodnoty sa používajú digitálne procesné displeje radu ESM-3700-N. Môžu byť použité v mnohých aplikáciách s ich jednoduchým použitím, alarmovým výstupom a univerzálnym meracím vstupom.

Samostatne dostupnou páčkou PROKEY je možné prenášať nastavenia programu na iné zariadenia, takže parametre nie je potrebné nastavovať jednotlivo na každom zariadení. Pomocou samostatne dostupného modulu RS-485 MODULE je možné zobrazenie procesu rozšíriť o rozhranie RS485 Modbus RTU.
