Energetická reťaz Igus E2 mini B15.050.038.0

Čierna energetická vedená reťaz v tvare U na vedenie káblov v strojoch alebo priemyselných aplikáciách.

Ilustračný obrázok

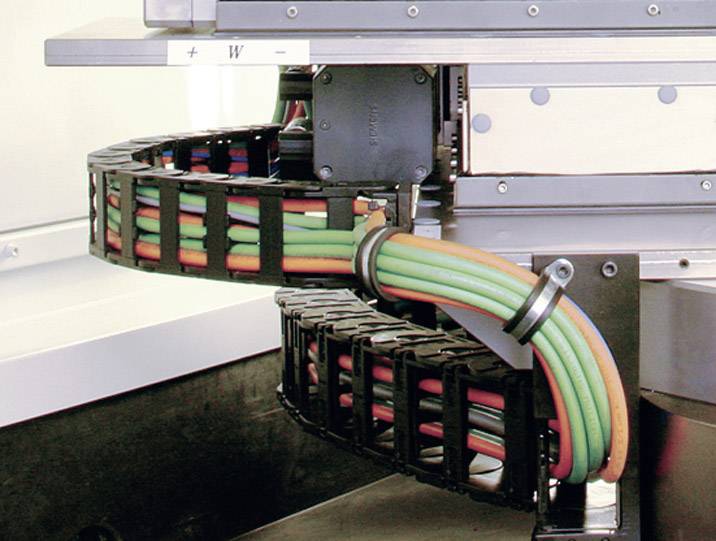

Priemyselné robotické rameno s farebnými káblami v energetickej reťazi.

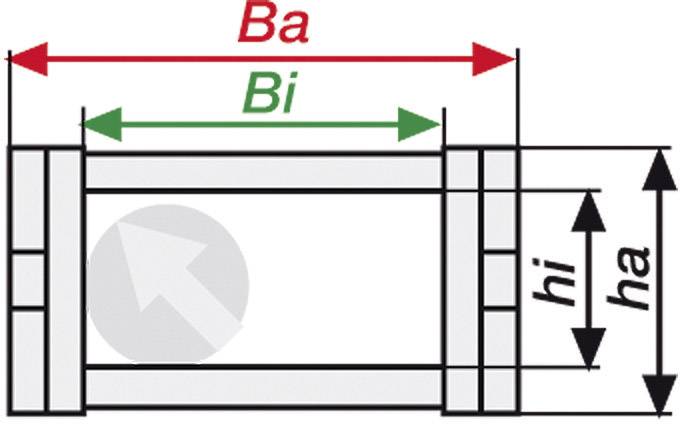

Technický výkres obdĺžnikového objektu so zaznačenými rozmermi: celková dĺžka 'Ba', vnútorná dĺžka 'Bi', vonkajšia výška 'ha' a vnútorná výška 'hi'.

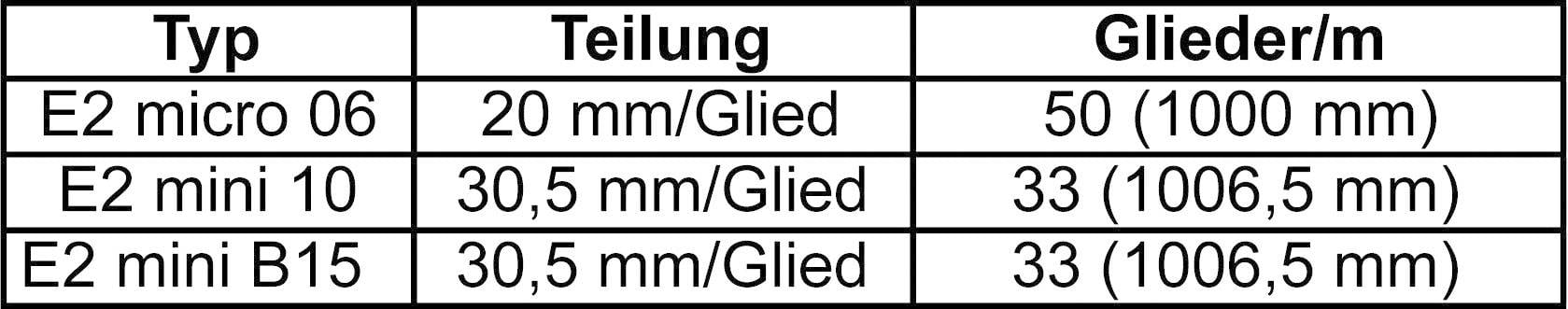

Tabuľka zobrazuje reťazové rozmery: Typ E2 micro 06 má 20 mm/člen, 50 členov/m; E2 mini 10 a B15 majú 30,5 mm/člen, 33 členov/m.

1/4

Ilustračný obrázok

Kategória výrobku

energetický reťaz

Vnútorná šírka

50 mm

Dĺžka

1000 mm

Vlastnosti

pre najmenších polomery ohybu

Rad

E-Kette® E2

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

30 Ks

Množstevná cena (Ks)

Jednotková cena

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1 m = 40,64 €)

40,64 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Energeticky vodiaca reťaz E2 mini série B15

Technické parametre

Samonosná rýchlosť, max: 20 m / s Samonosná rýchlosť s oblúkom, max. Posuvná rýchlosť 3 m / s, max: 3 m / s

Kategória výrobku: energetický reťaz

Vlastnosti: pre najmenších polomery ohybu

Vnútorná šírka: 50 mm

Rad: E-Kette® E2

Vonkajšia šírka: 61 mm

Radius ohybu: 38 mm

Farba: čierna

Vonkajšia výška: 23 mm

Vnútorná výška: 17 mm

Materiál: Plast

Dĺžka: 1000 mm

Min. teplota: -40 °C

Max. teplota: +120 °C

Rozdelenie reťazových článkov: 30.5 mm

Číslo výrobcu: B15.050.038.0

Obsah: 1 ks

Typ: B15.050.038.0

Na stiahnutie

Datasheet

Datasheet 742788 Energetická reťaz Igus E2 mini B15.050.038.0

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 742788 Energetická reťaz Igus E2 mini B15.050.038.0

Informácie

Informácie 742788 Energetická reťaz Igus E2 mini B15.050.038.0

Popis

Stabilné jednodielne reťaze E-Chain® s dobrou stabilitou a širokou škálou príslušenstva. Interiér vhodný pre káble.
K dispozícii je vnútorné delenie a spojovacie prvky s integrovaným odľahčením tahu. Sériu B15 je možné otvoriť pomocou fóliových pántov vo vonkajšom polomere. Cena iF Design (E2 micro, séria 05).

Tento text bol preložený strojovo.
